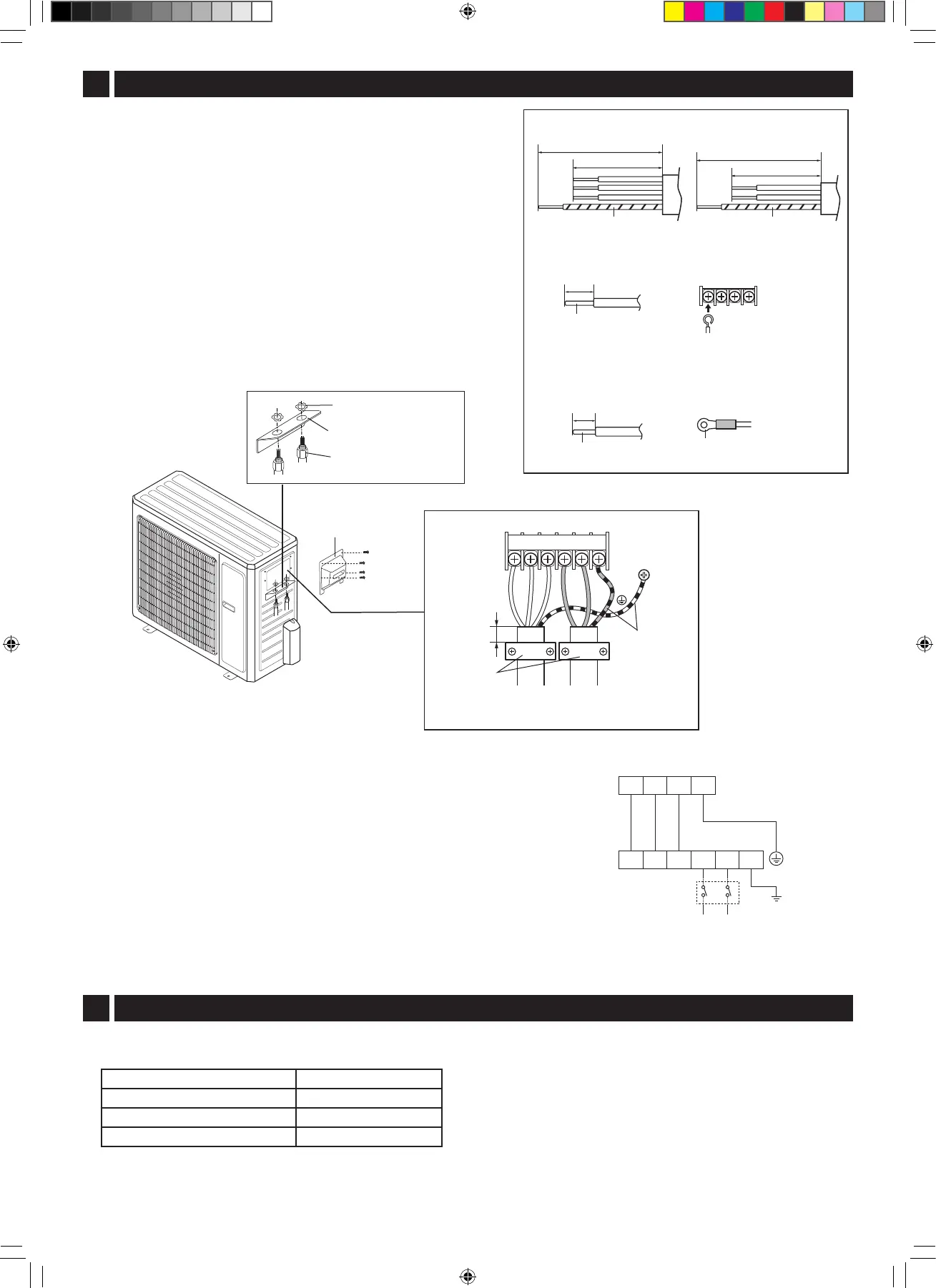

9 BRANCHEMENT DE L'ALIMENTATION
8 RACCORDEMENT DU CÂBLE À L'UNITÉ EXTÉRIEURE
• Utilisez un l massif ou tressé.
Câble de raccordement : AWG14
Câble d'alimentation : AWG10
• Utilisez un l en cuivre.
• Respectez la législation en matière d'électricité en vigueur.
• Utilisez un câble à double isolation avec une isolation de 600 V.
(1) Dénudez les ls de cuivre.
(2) Retirez le cache-câble.
(3) Attachez le connecteur de conduite au porte-conduite avec le contre-
écrou.
(4) Passez le câble à travers le connecteur de conduite.
(5) Enlevez le xe-câble et raccordez les câbles.
(6) Fixez la gaine de câble avec le xe-câble et le vis.
(7) Vériez par deux fois que la câble soit solidement xé.
(8) Attachez le cache-câble.
Câble de connexion
Câble d'alimentation
Encasd'utilisationdelsmassifs
Longueur de dénudage : 18 mm (0,7 po)
Assurez-vous de donner une forme de crochet au l.
Cache-câble
Encasd'utilisationdelstorsadés
Longueur de dénudage : 8 mm (0,3 po)
Pour le cordon d'alimentation, serrez fermement une
borne ronde à chaque extrémité du l dénudé.
Unité extérieure
Unité intérieure A
Alimentation électrique
208/230 V 60 Hz
Terre
Interrupteur
Attention:
• Faites bien attention à ne pas confondre les branchements. Un
mauvais branchement peut causer des dommages au circuit interne
de contrôle.
• Assurez-vous de connecter le câble correspondant aux marquages
des bornes de raccordement sur l'unité extérieure et sur l'unité
intérieure.
• Assurez-vous d'enfoncer les extrémités des câbles profondé-
ment dans la borne de connexion et de serrer les vis. Un mauvais
contact peut causer une surchauffe et un incendie, ou un mauvais
fonctionnement.
• Assurez-vous d'utiliser un interrupteur d'alimentation. Suivez la
législation en matière d'électricité en vigueur.
L1’ L2’S
L1’ L2’S
G
L1 L2 G
Câble d'alimentation
Fixe-câble
Câble de connexion
Fil de terre
L2 L1 G L1’ S L2’
5 mm
(0,2 po)
Porte-conduite
Connecteur de conduite
Contre-écrou
• Installez un interrupteur-séparateur sur la ligne d’alimenta-
tion électrique. Cet interrupteur doit avoir une séparation de
contact d’au moins 3 mm (0,12 po) sur tous les pôles.
Prévoyez un circuit électrique indépendant. Pour les bran-
chements, voir ci-dessous.
Alimentation électrique 208/230 V, monophasé
Tension garantie 187-253 V
Fusible max. 40 A
Courant admissible min. du circuit 25 A
Fil de cuivre
18 mm (0,7 po)
Borne ronde
Fil de cuivre
8 mm (0,3 po)
Fil de terre Fil de terre
120 mm (4,7 po)
50 mm (2,0 po)
60 mm (2,4 po)
50 mm (2,0 po)
