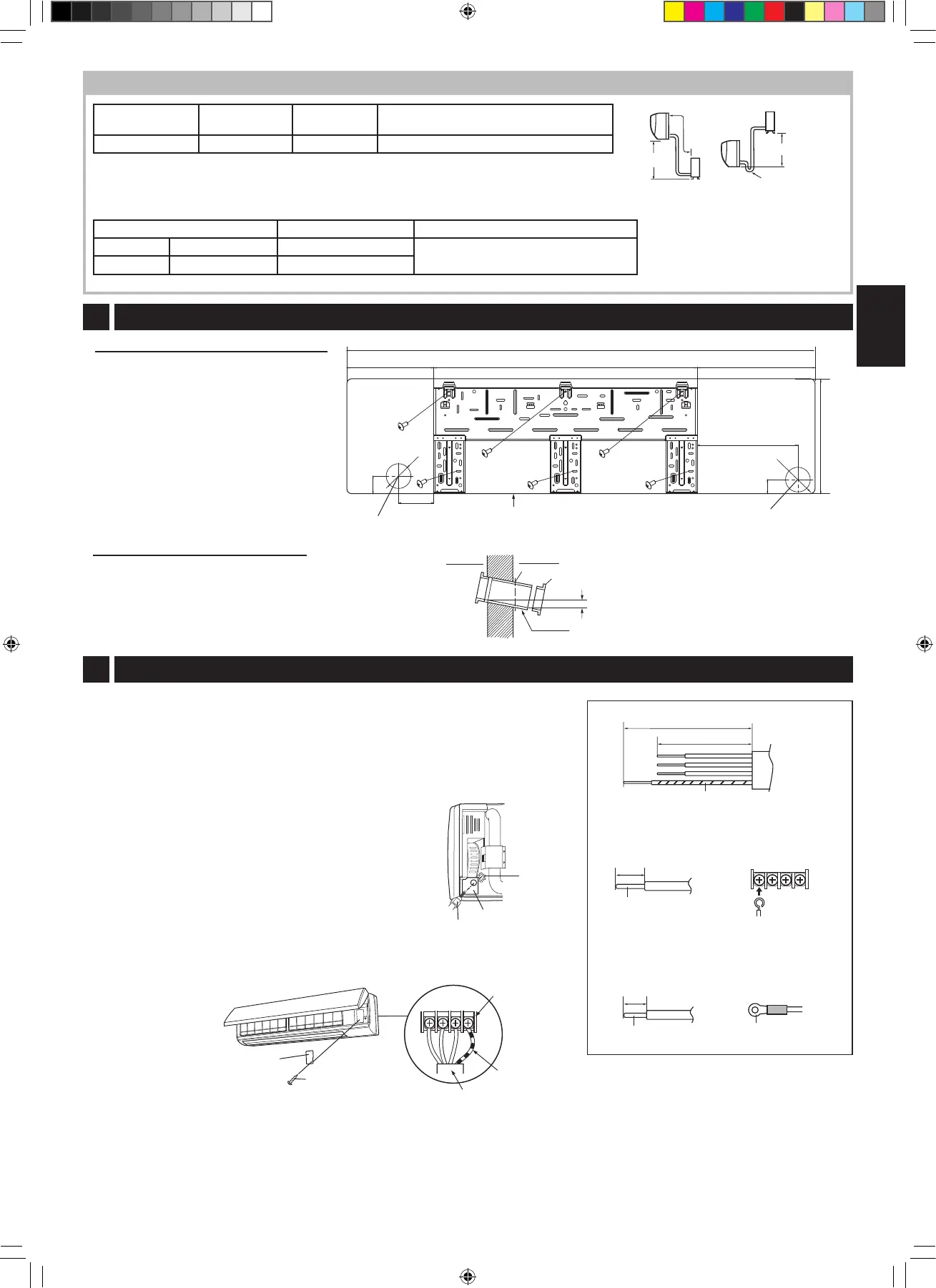

FR-2
FRANÇAIS
A
B
B
TUYAUTERIE
Longueur de tuyau-
terie max. : A
Différence de
hauteur max. : B
Longueur de
tuyauterie min.
Réfrigérant additionnel
La longueur de tuyauterie excède 7,5 m (24,6 ft)
30 m (98,4 ft) 10 m (32,8 ft) 3 m (9,8 ft) 50 g/m (0,5 oz/ft)
• La longueur standard de tuyauterie est de 7,5 m (24,6 ft).
• Si l’unité extérieure est située plus haut que l’unité intérieure, veillez à prévoir un siphon à proximité de
l’embout du tuyau.
Utilisezlesconduitesderéfrigérantindiquéesdansletableauci-dessous.
Taille de la conduite Épaisseur de la conduite Isolation thermique
Côté liquide ø 6,35 mm (1/4 po) 0.8 mm (0,03 po)
Épaisseur : 6 mm (0,24 po) ou plus épais
Matériau : Mousse de polyéthylène
Côté gaz
ø 15,88 mm (5/8 po) 1,0 mm (0,04 po)
• L’isolation thermique doit couvrir à la fois les conduites de gaz et de liquide.
Siphon
Centre du trou mural
Unité de longueur : mm (po)
Centre du trou mural
Prol de l’unité intérieure
Mur
Perçaged'untroudetuyauterie
(1) Percez un trou de tuyauterie avec une perceuse et une
mèche à béton ou avec une scie emporte-pièce en
gardant une inclinaison descendante vers l’extérieur
de 5 mm (0,2 po).
Diamètres : 65 mm (2,6 po)
(2) Placez le manchon et les capuchons.
1 POSITIONNEMENT DE LA PLAQUE DE FIXATION ET PERÇAGE DU TROU DE TUYAUTERIE
Installationdelaplaquedexation
(1) En vous référant au chiffre ci-des-
sous, repérez l’emplacement des
chevilles et de l’orice du tube.
• Assurez-vous que la plaque de xa-
tion est horizontale.
(2) Vissez la plaque de xation au mur
avec les longues vis et vériez la soli-
dité de l'assemblage.
Intérieur
Extérieur
A découper avec une scie.
Capuchon
5 mm (0,2 po)
Manchon(Incliné vers l'extérieur
)
L1’ S GL2’
• Utilisez un l massif ou tressé.
Câble de raccordement : AWG14
• Utilisez un l en cuivre.
• Respectez les codes électriques locaux.
• Utilisez un câble à double isolation avec une isolation de 600 V.
Cache-câble
Câble de connexion
Fil de terre
Borne de
branchement
2 RACCORDEMENT DU CÂBLE A L’UNITÉ INTÉRIEURE
Porte-conduite
Connecteur de conduite
Contre-écrou
Encasd'utilisationdelsmassifs
Longueur de dénudage : 18 mm (0,7 po)
Assurez-vous de donner une forme de crochet
au l.
Encasd'utilisationdelstorsadés
Longueur de dénudage : 8 mm (0,3 po)
Pour le cordon d'alimentation, serrez ferme-
ment une borne ronde à chaque extrémité du l
dénudé.
Avertissements:
• Faites bien attention à ne pas confondre les branchements. Un mauvais branchement peut causer des dommages au circuit interne
de contrôle.
• Assurez-vous de connecter le câble correspondant aux marquages des bornes de raccordement sur l'unité extérieure et sur l'unité
intérieure.
• Assurez-vous d'enfoncer les extrémités des câbles profondément dans la borne de connexion et de serrer les vis. Un mauvais contact
peut causer une surchauffe et un incendie, ou un mauvais fonctionnement.
• Assurez-vous d'utiliser un interrupteur d'alimentation. Suivez la législation en matière d'électricité en vigueur.
(1) Dénudez l'extrémité intérieure du câble de
connexion.
(2) Attachez le connecteur de conduite au porte-
conduite avec le contre-écrou.
(3) Insérez le câble dans l'unité à travers le connecteur
de conduite.
(4) Ouvrez le panneau d'accès.
(5) Retirez le cache-câble.
(6) Connectez le câble.
(7) Fixez la gaine de câble avec le xe-câble et le vis.
(8) Réinstallez le cache-câble.
(9) Fermez le panneau avant.
Fil de terre
50 mm (2,0 po)
60 mm (2,4 po)
Fil de cuivre
18 mm (0,7 po)
Borne ronde
Fil de cuivre
8 mm (0,7 po)
Vis
746 (29,4) 333 (13,1)248 (9,8)
286 (11,3)
51 (2)
102 (4)
313 (12.3)
ø65 (2,5)
41 (1,6)
ø65 (2,5)
1327 (52,2)
