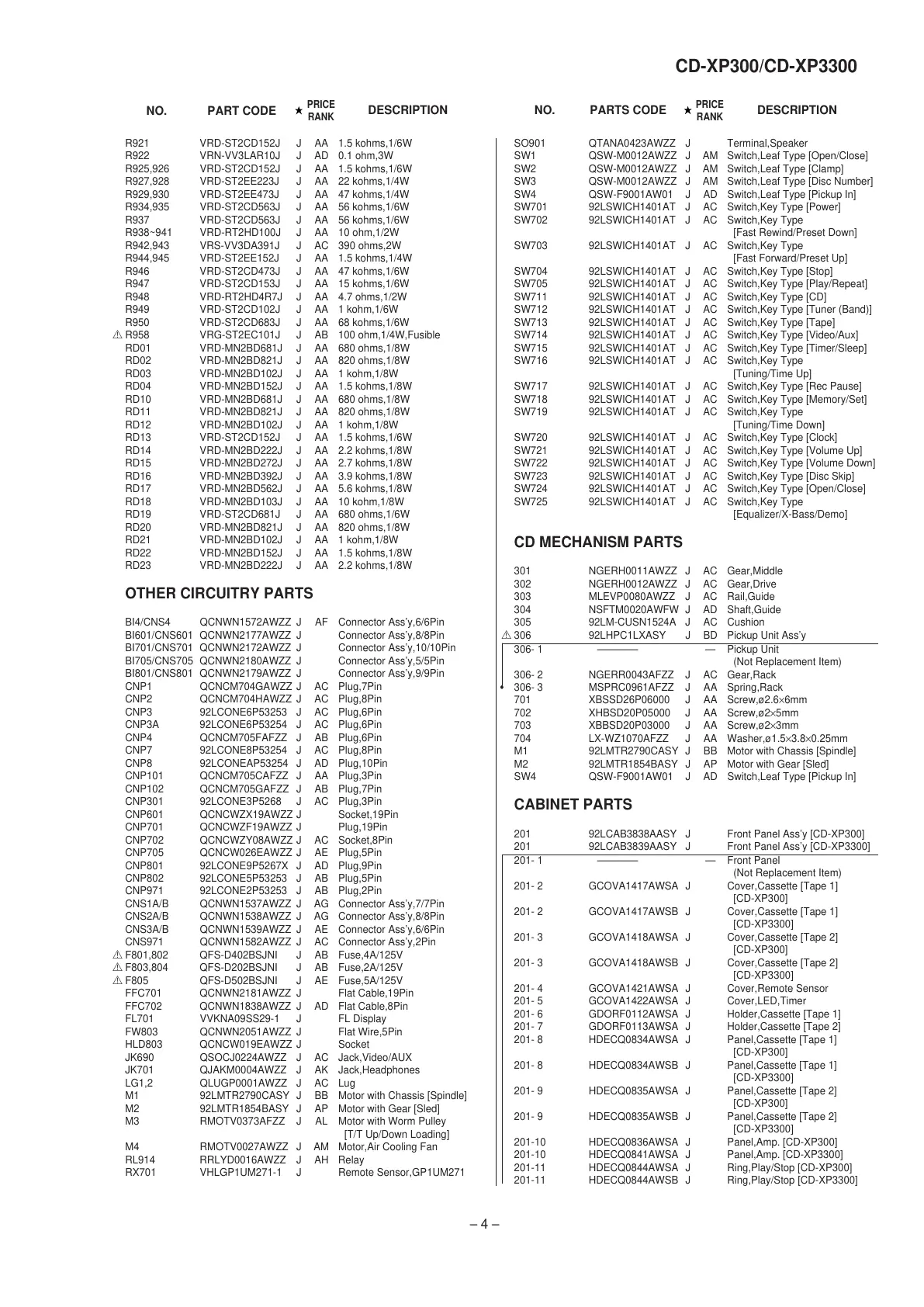

NO.
PRICE
RANK
DESCRIPTIONPARTS CODE
NO. PART CODE
PRICE
RANK
DESCRIPTION
CD-XP300/CD-XP3300
R921 VRD-ST2CD152J J AA 1.5 kohms,1/6W
R922 VRN-VV3LAR10J J AD 0.1 ohm,3W
R925,926 VRD-ST2CD152J J AA 1.5 kohms,1/6W
R927,928 VRD-ST2EE223J J AA 22 kohms,1/4W
R929,930 VRD-ST2EE473J J AA 47 kohms,1/4W
R934,935 VRD-ST2CD563J J AA 56 kohms,1/6W
R937 VRD-ST2CD563J J AA 56 kohms,1/6W
R938~941 VRD-RT2HD100J J AA 10 ohm,1/2W
R942,943 VRS-VV3DA391J J AC 390 ohms,2W
R944,945 VRD-ST2EE152J J AA 1.5 kohms,1/4W
R946 VRD-ST2CD473J J AA 47 kohms,1/6W
R947 VRD-ST2CD153J J AA 15 kohms,1/6W
R948 VRD-RT2HD4R7J J AA 4.7 ohms,1/2W
R949 VRD-ST2CD102J J AA 1 kohm,1/6W
R950 VRD-ST2CD683J J AA 68 kohms,1/6W
1 R958 VRG-ST2EC101J J AB 100 ohm,1/4W,Fusible
RD01 VRD-MN2BD681J J AA 680 ohms,1/8W
RD02 VRD-MN2BD821J J AA 820 ohms,1/8W
RD03 VRD-MN2BD102J J AA 1 kohm,1/8W
RD04 VRD-MN2BD152J J AA 1.5 kohms,1/8W
RD10 VRD-MN2BD681J J AA 680 ohms,1/8W
RD11 VRD-MN2BD821J J AA 820 ohms,1/8W
RD12 VRD-MN2BD102J J AA 1 kohm,1/8W
RD13 VRD-ST2CD152J J AA 1.5 kohms,1/6W
RD14 VRD-MN2BD222J J AA 2.2 kohms,1/8W
RD15 VRD-MN2BD272J J AA 2.7 kohms,1/8W
RD16 VRD-MN2BD392J J AA 3.9 kohms,1/8W
RD17 VRD-MN2BD562J J AA 5.6 kohms,1/8W
RD18 VRD-MN2BD103J J AA 10 kohm,1/8W
RD19 VRD-ST2CD681J J AA 680 ohms,1/6W
RD20 VRD-MN2BD821J J AA 820 ohms,1/8W
RD21 VRD-MN2BD102J J AA 1 kohm,1/8W
RD22 VRD-MN2BD152J J AA 1.5 kohms,1/8W
RD23 VRD-MN2BD222J J AA 2.2 kohms,1/8W
OTHER CIRCUITRY PARTS
BI4/CNS4 QCNWN1572AWZZ J AF Connector Ass’y,6/6Pin
BI601/CNS601 QCNWN2177AWZZ J Connector Ass’y,8/8Pin
BI701/CNS701 QCNWN2172AWZZ J Connector Ass’y,10/10Pin
BI705/CNS705 QCNWN2180AWZZ J Connector Ass’y,5/5Pin
BI801/CNS801 QCNWN2179AWZZ J Connector Ass’y,9/9Pin
CNP1 QCNCM704GAWZZ J AC Plug,7Pin
CNP2 QCNCM704HAWZZ J AC Plug,8Pin
CNP3 92LCONE6P53253 J AC Plug,6Pin
CNP3A 92LCONE6P53254 J AC Plug,6Pin
CNP4 QCNCM705FAFZZ J AB Plug,6Pin
CNP7 92LCONE8P53254 J AC Plug,8Pin
CNP8 92LCONEAP53254 J AD Plug,10Pin
CNP101 QCNCM705CAFZZ J AA Plug,3Pin
CNP102 QCNCM705GAFZZ J AB Plug,7Pin
CNP301 92LCONE3P5268 J AC Plug,3Pin
CNP601 QCNCWZX19AWZZ J Socket,19Pin
CNP701 QCNCWZF19AWZZ J Plug,19Pin
CNP702 QCNCWZY08AWZZ J AC Socket,8Pin
CNP705 QCNCW026EAWZZ J AE Plug,5Pin
CNP801 92LCONE9P5267X J AD Plug,9Pin
CNP802 92LCONE5P53253 J AB Plug,5Pin
CNP971 92LCONE2P53253 J AB Plug,2Pin
CNS1A/B QCNWN1537AWZZ J AG Connector Ass’y,7/7Pin
CNS2A/B QCNWN1538AWZZ J AG Connector Ass’y,8/8Pin
CNS3A/B QCNWN1539AWZZ J AE Connector Ass’y,6/6Pin
CNS971 QCNWN1582AWZZ J AC Connector Ass’y,2Pin
1 F801,802 QFS-D402BSJNI J AB Fuse,4A/125V
1 F803,804 QFS-D202BSJNI J AB Fuse,2A/125V
1 F805 QFS-D502BSJNI J AE Fuse,5A/125V
FFC701 QCNWN2181AWZZ J Flat Cable,19Pin
FFC702 QCNWN1838AWZZ J AD Flat Cable,8Pin
FL701 VVKNA09SS29-1 J FL Display
FW803 QCNWN2051AWZZ J Flat Wire,5Pin
HLD803 QCNCW019EAWZZ J Socket
JK690 QSOCJ0224AWZZ J AC Jack,Video/AUX
JK701 QJAKM0004AWZZ J AK Jack,Headphones
LG1,2 QLUGP0001AWZZ J AC Lug
M1 92LMTR2790CASY J BB Motor with Chassis [Spindle]
M2 92LMTR1854BASY J AP Motor with Gear [Sled]
M3 RMOTV0373AFZZ J AL Motor with Worm Pulley
[T/T Up/Down Loading]
M4 RMOTV0027AWZZ J AM Motor,Air Cooling Fan
RL914 RRLYD0016AWZZ J AH Relay
RX701 VHLGP1UM271-1 J Remote Sensor,GP1UM271
SO901 QTANA0423AWZZ J Terminal,Speaker
SW1 QSW-M0012AWZZ J AM Switch,Leaf Type [Open/Close]
SW2 QSW-M0012AWZZ J AM Switch,Leaf Type [Clamp]
SW3 QSW-M0012AWZZ J AM Switch,Leaf Type [Disc Number]
SW4 QSW-F9001AW01 J AD Switch,Leaf Type [Pickup In]
SW701 92LSWICH1401AT J AC Switch,Key Type [Power]
SW702 92LSWICH1401AT J AC Switch,Key Type
[Fast Rewind/Preset Down]
SW703 92LSWICH1401AT J AC Switch,Key Type
[Fast Forward/Preset Up]
SW704 92LSWICH1401AT J AC Switch,Key Type [Stop]
SW705 92LSWICH1401AT J AC Switch,Key Type [Play/Repeat]
SW711 92LSWICH1401AT J AC Switch,Key Type [CD]
SW712 92LSWICH1401AT J AC Switch,Key Type [Tuner (Band)]
SW713 92LSWICH1401AT J AC Switch,Key Type [Tape]
SW714 92LSWICH1401AT J AC Switch,Key Type [Video/Aux]
SW715 92LSWICH1401AT J AC Switch,Key Type [Timer/Sleep]
SW716 92LSWICH1401AT J AC Switch,Key Type
[Tuning/Time Up]
SW717 92LSWICH1401AT J AC Switch,Key Type [Rec Pause]
SW718 92LSWICH1401AT J AC Switch,Key Type [Memory/Set]
SW719 92LSWICH1401AT J AC Switch,Key Type
[Tuning/Time Down]
SW720 92LSWICH1401AT J AC Switch,Key Type [Clock]
SW721 92LSWICH1401AT J AC Switch,Key Type [Volume Up]
SW722 92LSWICH1401AT J AC Switch,Key Type [Volume Down]
SW723 92LSWICH1401AT J AC Switch,Key Type [Disc Skip]
SW724 92LSWICH1401AT J AC Switch,Key Type [Open/Close]
SW725 92LSWICH1401AT J AC Switch,Key Type
[Equalizer/X-Bass/Demo]
CD MECHANISM PARTS
301 NGERH0011AWZZ J AC Gear,Middle
302 NGERH0012AWZZ J AC Gear,Drive
303 MLEVP0080AWZZ J AC Rail,Guide
304 NSFTM0020AWFW J AD Shaft,Guide
305 92LM-CUSN1524A J AC Cushion
1 306 92LHPC1LXASY J BD Pickup Unit Ass’y
306- 1 ———— — Pickup Unit
(Not Replacement Item)
306- 2 NGERR0043AFZZ J AC Gear,Rack
306- 3 MSPRC0961AFZZ J AA Spring,Rack
701 XBSSD26P06000 J AA Screw,ø2.6×6mm
702 XHBSD20P05000 J AA Screw,ø2×5mm
703 XBBSD20P03000 J AA Screw,ø2×3mm
704 LX-WZ1070AFZZ J AA Washer,ø1.5×3.8×0.25mm
M1 92LMTR2790CASY J BB Motor with Chassis [Spindle]
M2 92LMTR1854BASY J AP Motor with Gear [Sled]
SW4 QSW-F9001AW01 J AD Switch,Leaf Type [Pickup In]
CABINET PARTS
201 92LCAB3838AASY J Front Panel Ass’y [CD-XP300]
201 92LCAB3839AASY J Front Panel Ass’y [CD-XP3300]
201- 1 ———— — Front Panel
(Not Replacement Item)
201- 2 GCOVA1417AWSA J Cover,Cassette [Tape 1]
[CD-XP300]
201- 2 GCOVA1417AWSB J Cover,Cassette [Tape 1]
[CD-XP3300]
201- 3 GCOVA1418AWSA J Cover,Cassette [Tape 2]
[CD-XP300]
201- 3 GCOVA1418AWSB J Cover,Cassette [Tape 2]
[CD-XP3300]
201- 4 GCOVA1421AWSA J Cover,Remote Sensor
201- 5 GCOVA1422AWSA J Cover,LED,Timer
201- 6 GDORF0112AWSA J Holder,Cassette [Tape 1]
201- 7 GDORF0113AWSA J Holder,Cassette [Tape 2]
201- 8 HDECQ0834AWSA J Panel,Cassette [Tape 1]
[CD-XP300]
201- 8 HDECQ0834AWSB J Panel,Cassette [Tape 1]
[CD-XP3300]
201- 9 HDECQ0835AWSA J Panel,Cassette [Tape 2]
[CD-XP300]
201- 9 HDECQ0835AWSB J Panel,Cassette [Tape 2]
[CD-XP3300]
201-10 HDECQ0836AWSA J Panel,Amp. [CD-XP300]
201-10 HDECQ0841AWSA J Panel,Amp. [CD-XP3300]
201-11 HDECQ0844AWSA J Ring,Play/Stop [CD-XP300]
201-11 HDECQ0844AWSB J Ring,Play/Stop [CD-XP3300]
– 4 –
