Raccordement
Etape Signal Mode de I'appareil Oscilloscope Remarques
de mesure
0-
GND
lr 0 0
<b- GND
A la reception de
I'infrarouge
de la
1
-
Mise sous tension
0-GND
telecornmande, Ie signal de la
lentille
U U L
focale prend la forme indiquee ci-contre.
<§>- GND

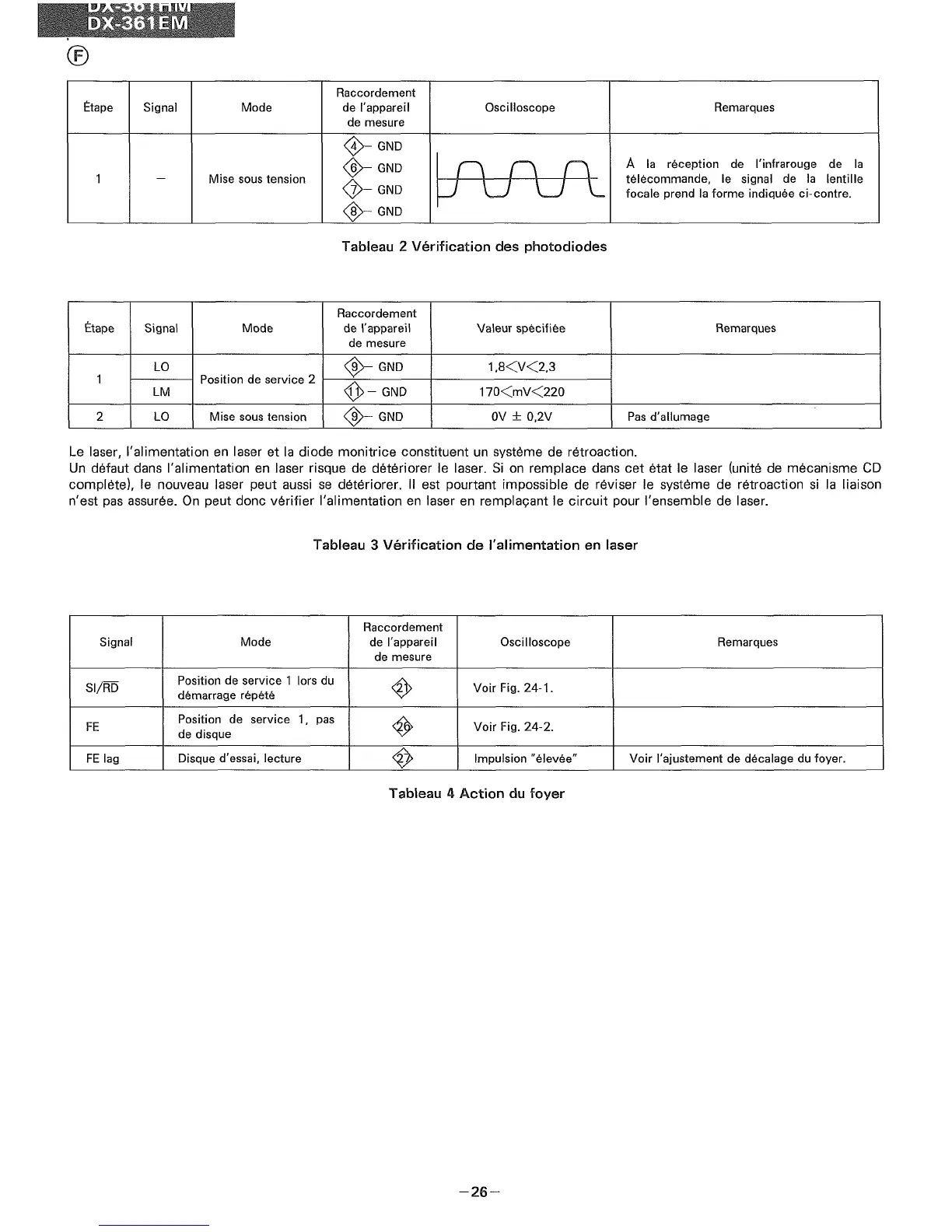

Tableau 2 Verification des photodiodes
Raccordement
Etape Signal
Mode
de I'appareil Valeur speciiiee Remarques
de mesure
LO
<§>- GND 1,8<V<2,3
1 Position de service 2
<D>- GND
LM
170<mV<220
2 LO Mise sous tension
<§>- GND
OV
± O,2V
Pas d'allurnaqe
Le laser, I'alimentation en laser et la diode monitrice constituent un svsterne de retroaction.
Un defaut dans I'alimentation en laser risque de deteriorer Ie laser. Si on remplace dans cet etat Ie laser
(unite de mecanisme CD
complete). Ie nouveau laser peut aussi se deteriorer, II est pourtant impossible de reviser Ie svsterne de retroaction si la liaison
n'est pas assures. On peut donc verifier I'alimentation en laser en rernplacant Ie
circuit pour I'ensemble de laser.
Tableau 3 Verification de I'alimentation en laser
Raccordement
Signal
Mode de l'appareil Oscilloscope Remarques
de rnesure
SI/RD
Position de service 1
lors du
~
Voir Fig. 24-1.
demarrage repete
FE
Position de service 1,
pas
~
Voir Fig. 24-2.
de disque
FE lag Disque d'essai, lecture
q)
Impulsion "elevee" Voir l'ajustement de decal age du foyer.
Tableau 4 Action du foyer
-26-
