cr

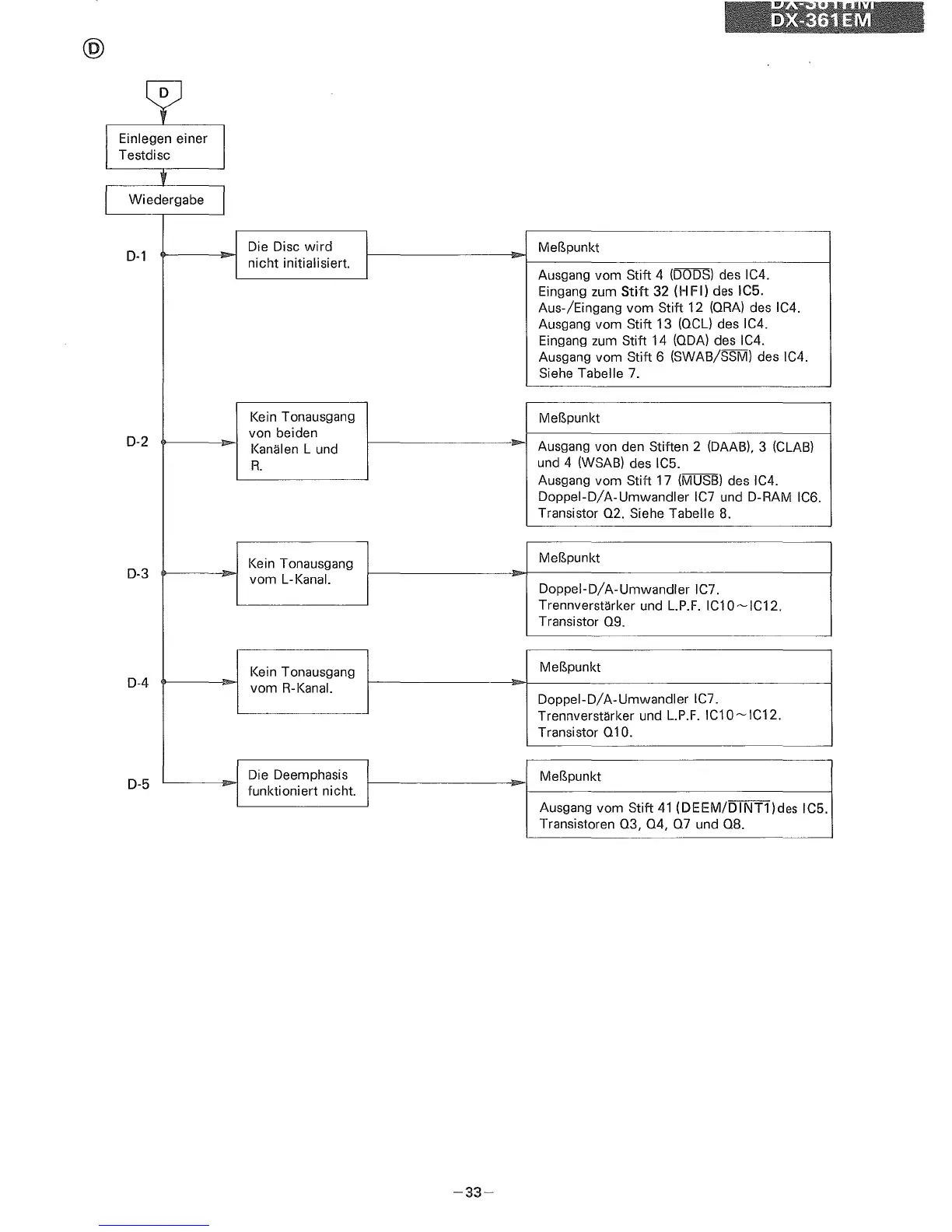

I Einlegen einer
I
Testdisc
,
I
Wiedergabe
I
D-1
Die Disc
wird
Mefspunkt
nicht initialisiert.
Ausgang vorn
Stift 4 (DGDS) des IC4.
Eingang zurn
Stift 32 (HFI) des IC5.
Aus-/Eingang vorn
Stift 12 (ORA) des IC4.
Ausgang vern
Stift 13 (OCL) des IC4.
Eingang zum Stift 14 (ODA) des IC4.
Ausgang vorn Stift 6 (SWAB/SSM) des IC4.
Siehe Tabelle 7.
Kein Tonausgang
Melspunkt
D-2
von beiden
Kanalen
Lund
Ausgang von den Stiften 2 (DAAB), 3 (CLAB)
R.
und 4 (WSAB) des IC5.
Ausgang vorn Stift 17 (MUSB) des IC4.
Doppel-D/A-Urnwandler IC7 und D-RAM IC6.
Transistor
02. Siehe Tabelle 8.
Kein Tonausgang
Melspunkt
D-3
vern L-Kanal.
Doppel-D/A-Urnwandler IC7.
Trennverstarker und L.P.F. IC10
~ IC12.
Transistor
09.
Kein Tonausgang
Melspunkt
0-4
vorn R-Kanal.
Doppel-D/A-Urnwandler IC7.
Trennverstarker und L.P.F. IC10
~ IC12.
Transistor
010.
0-5
Die Deernphasis
Mel?,punkt
funktioniert nicht.
Ausgang vern
Stift 41 (OEEM/OI NT1 )des IC5.
Transistoren
03, 04, 07 und 08.
-33-
