Note:
• Voltage reeding are measured with
Digital Multimeter under no signal con-
dition in tape position.
( ) : AM mode
: FM mode
• Unless otherwise specified all resistance
in ohms,
К = 1000 ohms
• Unless otherwise specified all capaci-
tance in microfarads.
P = Picofarads
• (CH), (RH) : Temperature compensation
• (S) : Styrol type
• (P.P.) : Polypropylene type
• з^г: : Printed resistor
Anmerkung:
• Die Spannungen werden bei Einstellung
des Cerates auf die Tape-Stellung ohne
Signaleingang mit Digitalvielfach-
meBgerat' gemessen.
( ) : AM-Betriebsart
: UKW-Betriebsart
• Falls nicht anders angegeben, sind alle
Widerstande in Ohm angegeben.
К = 1000 Ohm
• Falls nicht anders angegeben, sind alle
Kondensatoren in Mikrofarad angegeben.
P = Picofarad
• (CH), (RH): TK-Kondensator
• (S) : Styroltyp
• (P.P.)
:
Polypropylentyp
• =z*Z '• Gedruckter Widerstand
Note:
• La tension est mesuree d I'aide d'un
multimetre numerique dans les condi-
tions de non signal sur la position "tape".
( ) : Mode AM
: Mode FM
• A mo ins de notification contraire, toute
resistance est exprimee en ohms.
К = 1000 ohms
• A moins de notification contraire, toute
capacite est exprimee en microfarads.
P = Picofarads
• (CH), (RH) : Compensation de
temperature
• (S) : Type styrol
• (P.P.) : Type polypropylene
• ^ww
:
Resistance imprimee
Notes: F
n
Anmerku
(Specifications or wiring diagrams of this model are subject to change for improvement without prior notice.)
(Technische Daten oder Schaltplane dieses Modelles konnen im Sinne der Verbesserung jederzeit ohne Vorankundigung geandert werden.) Note: L
(Les caracteristiques ou les diagrammes de cablage de ce modelesont sujets a modification sans preavis pour I'amelioration du produit.) li

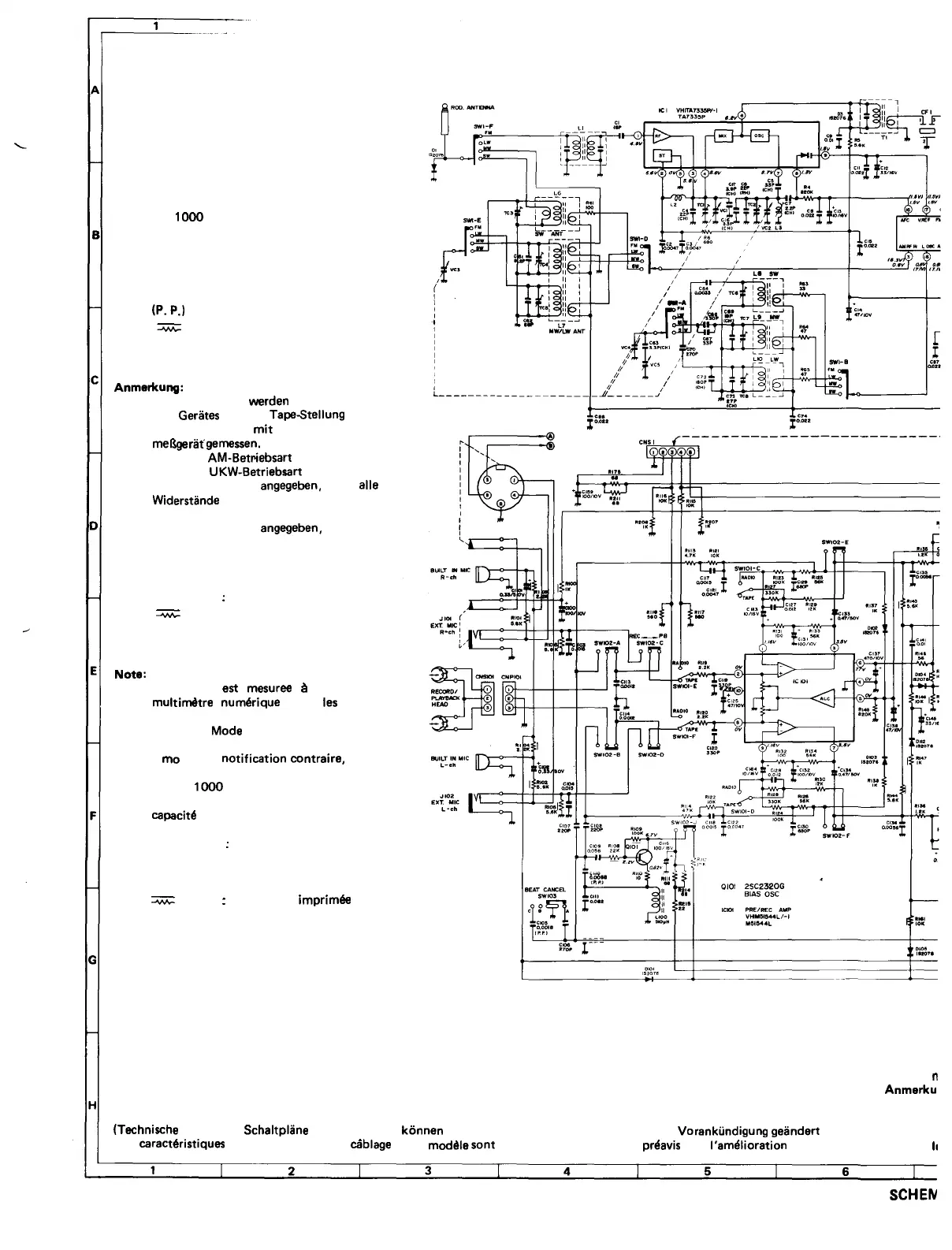

Figure 17 SCHEIV
-17-
