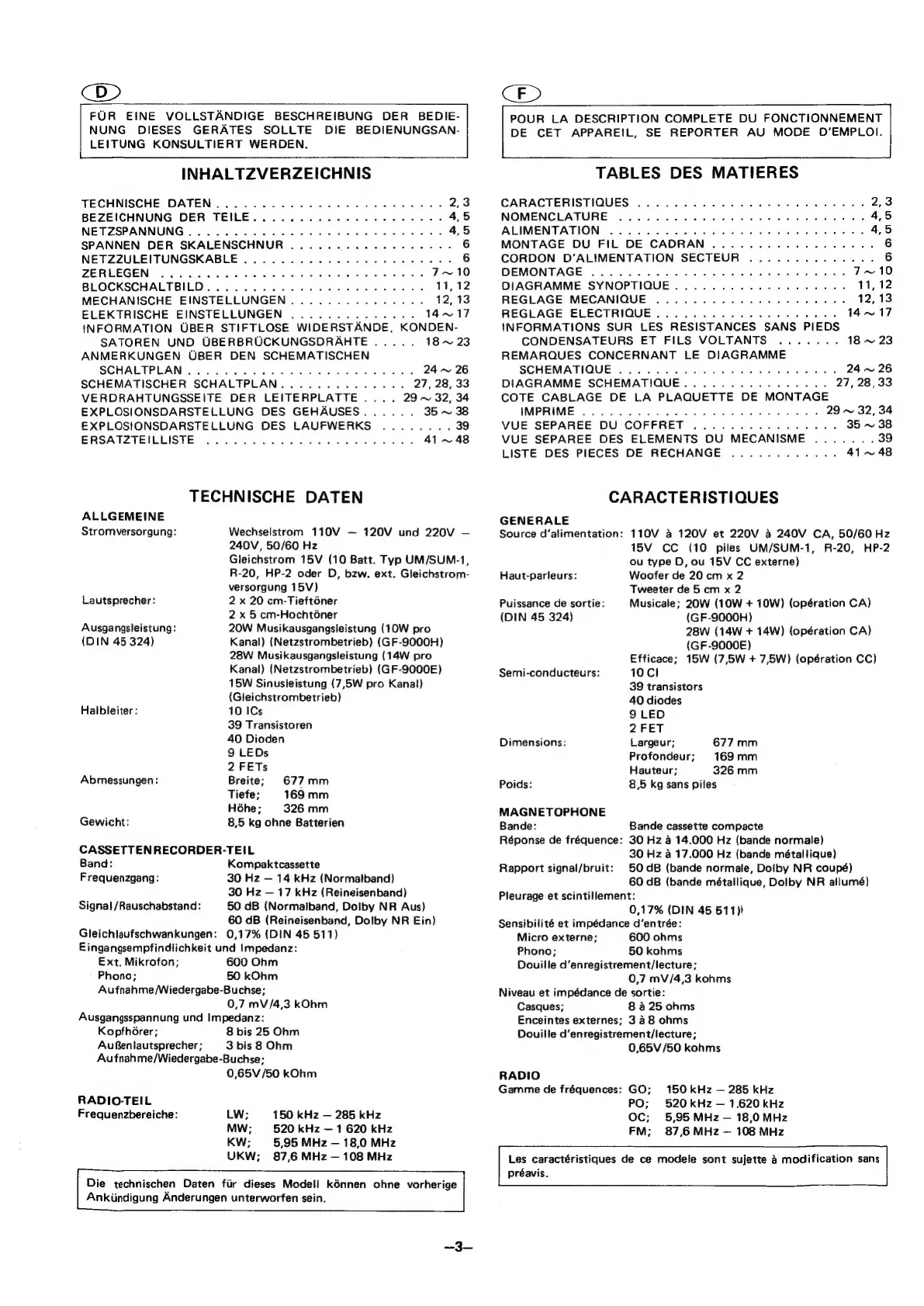

FUR
EINE
VOLLSTANDIGE
BESCHREIBUNG
DER
BEDIE-
NUNG
DIESES
GERATES
SOLLTE
DIE
BEDIENUNGSAN-
LEITUNG
KONSULTIERT
WERDEN.
INHALTZVERZEICHNIS
TECHNISCHE
DATEN...
2.6...
eee
ee
ee
2:8
BEZEICHNUNG
DER
TEILE.............000000--
4,5
NETZSPANNUNG
..
0.0.0.0
e
eet
4,5
SPANNEN
DER
SKALENSCHNUR
.........-.-..00--
6
NETZZULEITUNGSKABLE
....
2.0...
.0.0
00-00
eeu aee
6
ZERLEGEN!
6S
ecny
hove
Ree
ees
aa
Rlgw
he
ate
S
7~10
BLOCKSCHALTBILD
. 5
oo
ck
ae
Viewers
wees
a
gees
11,12
MECHANISCHE
EINSTELLUNGEN...............
12,
13
ELEKTRISCHE
EINSTELLUNGEN
..............
4~17
INFORMATION
UBER
STIFTLOSE
WIDERSTANDE,
KONDEN-
SATOREN
UND
UBERBRUCKUNGSDRAHTE
.....
18
~
23
ANMERKUNGEN
UBER
DEN
SCHEMATISCHEN
SCHALTPLAN
........
0.00002
eee
eee
eee
24
~
26
SCHEMATISCHER
SCHALTPLAN..............
27,
28,
33
VERDRAHTUNGSSEITE
DER
LEITERPLATTE
....
29~
32,
34
EXPLOSIONSDARSTELLUNG
DES
GEHAUSES......
35
~
38
EXPLOSIONSDARSTELLUNG
DES
LAUFWERKS
........
39
ERSATZTEILLISTE
2... ....
ee
ee
ee
ee
ee
41~48
TECHNISCHE
DATEN
ALLGEMEINE
Stromversorgung:
Wechselstrom
110V
—
120V
und
220V
—
240V,
50/60
Hz
Gleichstrom
15V
(10
Batt.
Typ
UM/SUM-1,
R-20,
HP-2
oder
D,
bzw.
ext.
Gleichstrom-
versorgung
15V)
Lautsprecher:
2
x
20
cm-Tiefténer
2
x
5
cm-Hochténer
20W
Musikausgangsleistung
(10W
pro
Kanal)
(Netzstrombetrieb)
(GF-9000H)
28W
Musikausgangsleistung
(14W
pro
Kanal)
(Netzstrombetrieb)
(GF-9000E)
15W
Sinusleistung
(7,5W
pro
Kanal)
(Gleichstrombetrieb)
10
ICs
39
Transistoren
40
Dioden
9
LEDs
2
FETs
Breite;
Ausgangsleistung:
(DIN
45
324)
Halbleiter:
677
mm
Tiefe;
169
mm
Hohe;
326
mm
8,5
kg
ohne
Batterien
Abmessungen:
Gewicht:
CASSETTENRECORDER-TEIL
Band:
Kompaktcassette
Frequenzgang:
30
Hz
—
14
kHz
(Normatband)
30
Hz
—
17
kHz
(Reineisenband)
50
dB
(Normalband,
Dolby
NR
Aus)
60
dB
(Reineisenband,
Dolby
NR
Ein)
Gleichlaufschwankungen:
0,17%
(DIN
45
511)
Eingangsempfindlichkeit
und
Impedanz:
Ext.
Mikrofon;
600
Ohm
Phono;
50
kOhm
Aufnahme/Wiedergabe-Buchse;
0,7
mV/4,3
kOhm
Ausgangsspannung
und
Impedanz:
KopfhGrer;
8
bis
25
Ohm
AuBentautsprecher;
3
bis
8
Ohm
Aufnahme/Wiedergabe-Buchse;
0,65V
/50
kOhm
Signal
/Rauschabstand:
RADIO-TEIL
Frequenzbereiche:
LW;
150
kHz
—
285
kHz
MW;
520
kHz
—
1
620
kHz
KW;
5,95
MHz
—
18,0
MHz
87,6
MHz
—
108
MHz
Die
technischen
Daten
fiir
dieses
Modeli
kénnen
ohne
vorherige
Ankiindigung
Anderungen
unterworfen
sein.
POUR
LA
DESCRIPTION
COMPLETE
DU
FONCTIONNEMENT
DE
CET
APPAREIL,
SE
REPORTER
AU
MODE
D’‘EMPLOI.
TABLES
DES
MATIERES
CARACTERISTIQUES
..
0...
2...
eee
ee
ees
2,3
NOMENCLATURE
..
1...
2.
2
ce
es
4,5
ALIMENTATION
2.0...
0.
ce
ee
ees
4,5
MONTAGE
DU
FiL
DE
CADRAN
................4..
6
CORDON
D‘ALIMENTATION
SECTEUR
..............
6
DEMONTAGE
...
1...
2.
ee
ee
7~10
DIAGRAMME
SYNOPTIQUE............0.2002-
11,12
REGLAGE
MECANIQUE
.........
0.0.5.2
eee
12,13
REGLAGE
ELECTRIQUE.............0-
0405.
14~17
tNFORMATIONS
SUR
LES
RESISTANCES
SANS
PIEDS
CONDENSATEURS
ET
FILS
VOLTANTS
.......
18
~
23
REMARQUES
CONCERNANT
LE
DIAGRAMME
SCHEMATIQUE
...
2.2...
0.
ce
ee
24
~
26
DIAGRAMME
SCHEMATIQUE................
27,
28,
33
COTE
CABLAGE
DE
LA
PLAQUETTE
DE
MONTAGE
IMPRIME:
6.2
csi
ics
Sen
fa
se
Ew
29
~
32,
34
VUE
SEPAREE
DU
COFFRET
..............-.
35
~
38
VUE
SEPAREE
DES
ELEMENTS
DU
MECANISME
.......
39
LISTE
DES
PIECES
DE
RECHANGE
............
41~
48
CARACTERISTIQUES
GENERALE
Source
d’alimentation:
110V
4
120V
et
220V
4
240V
CA,
50/60
Hz
15V
CC
(10
piles
UM/SUM-1,
R-20,
HP-2
ou
type
D,
ou
15V
CC
externe)
Woofer
de
20
cm
x
2
Tweeter
de
5
cm
x
2
Musicale;
20W
(10W
+
10W)
(opération
CA)
Haut-parleurs:
Puissance
de
sortie:
(DIN
45
324)
(GF-9000H)
28W
(14W
+
14W)
(opération
CA)
(GF-9000E)
Efficace;
15W
(7,5W
+
7,5W)
(opération
CC)
Semi-conducteurs:
10Cl
39
transistors
40
diodes
9
LED
2
FET
Dimensions:
Largeur;
677
mm
Profondeur;
169mm
Hauteur;
326
mm
Poids:
8,5
kg
sans
piles
MAGNETOPHONE
Bande:
Bande
cassette
compacte
Réponse
de
fréquence:
30
Hz
4
14.000
Hz
(bande
normale)
30
Hz
a
17.000
Hz
(bande
métallique)
50
dB
(bande
normale,
Dolby
NR
coupé)
60
dB
(bande
métallique,
Dolby
NR
allumé)
Pleurage
et
scintillement:
0,17%
(DIN
45
511)!
Sensibilité
et
impédance
d’‘entrée:
Micro
externe;
600
ohms
Phono;
50
kohms
Douille
d’enregistrement/lecture;
0,7
mV/4,3
kohms
Niveau
et
impédance
de
sortie:
Casques;
8
&
25
ohms
Enceintes
externes;
348
ohms
Douille
d’enregistrement/lecture;
0,65V
/50
kohms
Rapport
signal/bruit:
RADIO
Gamme
de
fréquences:
GO;
150
kHz
—
285
kHz
PO;
520kHz
—
1.620
kHz
Oc;
5,95
MHz
—
18,0
MHz
FM;
87,6
MHz
—
108
MHz
Les
caractéristiques
de
ce
modele
sont
sujette
4
modification
sans
Préavis.
