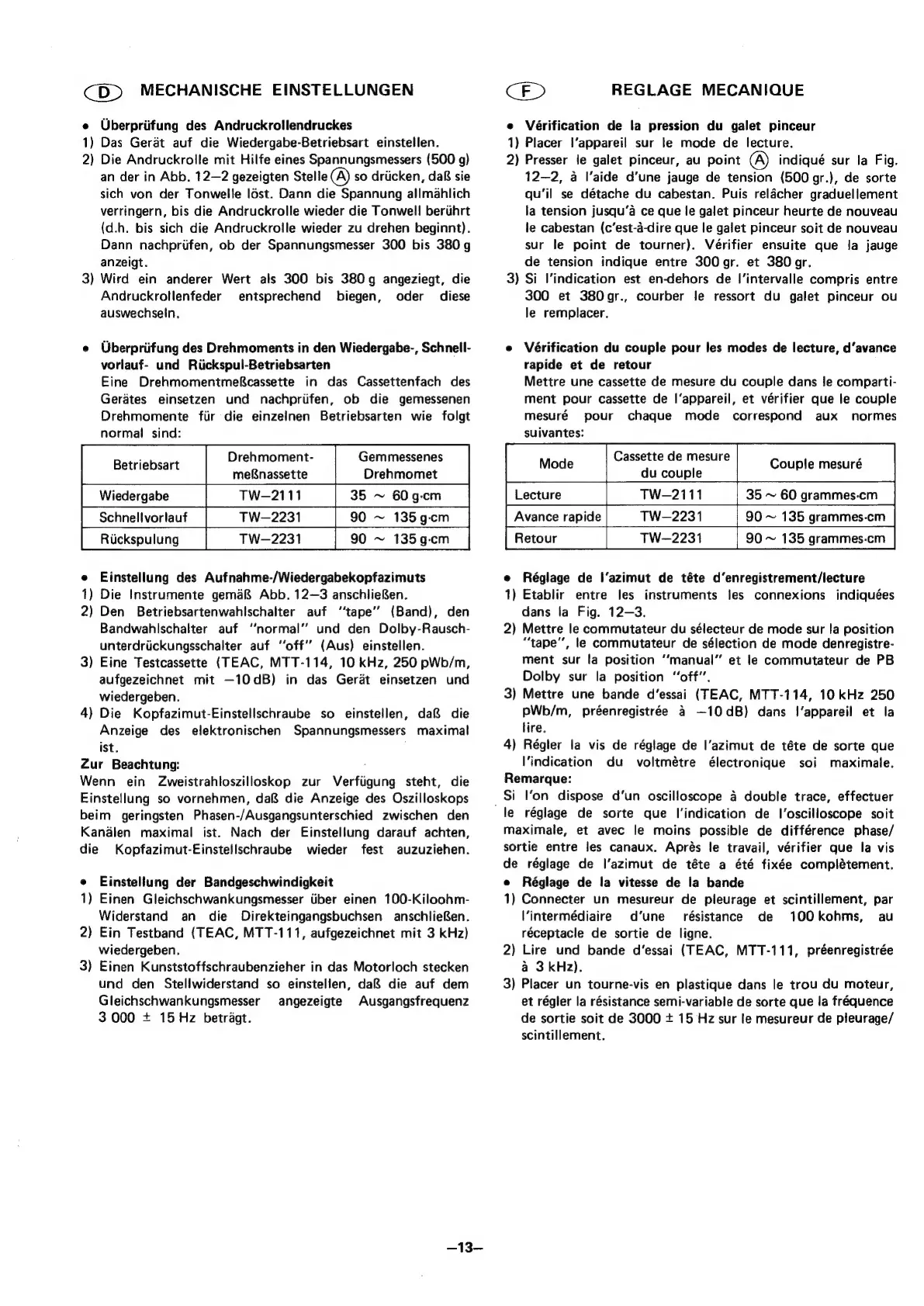

CD> MECHANISCHE EINSTELLUNGEN
e Uberpriifung des Andruckrollendruckes
1) Das Gerat auf die Wiedergabe-Betriebsart einstellen.
2) Die Andruckrolle mit Hilfe eines Spannungsmessers (500 g)
an der in Abb. 12—2 gezeigten Stelle (A) so dricken, daB sie
sich von der Tonwelle lést. Dann die Spannung allmahlich
verringern, bis die Andruckrolle wieder die Tonwel! beriihrt
(d.h. bis sich die Andruckrolle wieder zu drehen beginnt).
Dann nachpriifen, ob der Spannungsmesser 300 bis 380g
anzeigt.
3) Wird ein anderer Wert als 300 bis 380g angeziegt, die
Andruckrollenfeder entsprechend biegen, oder diese
auswechselin,
e Uberpriifung des Drehmoments in den Wiedergabe-, Schnell-
voriauf- und Riickspul-Betriebsarten
Eine DrehmomentmeRcassette in das Cassettenfach des
Gerates einsetzen und nachpriifen, ob die gemessenen
Drehmomente fir die einzelnen Betriebsarten wie folgt
normal sind:
Gemmessenes
Drehmomet
35 ~ 60g-cm
90 ~ 135 g-cm
90 ~ 135 g-cm
Drehmoment-
meBnassette
TW-2111
TW-2231
TW-2231
Betriebsart
Wiedergabe
Schnellvorlauf
Ruckspulung
e Einstellung des Aufnahme-/Wiedergabekopfazimuts
1) Die Instrumente gemaR Abb. 12—3 anschlieRen.
2) Den Betriebsartenwahlschalter auf ‘‘tape’’ (Band), den
Bandwahlschalter auf “normal” und den Dolby-Rausch-
unterdriickungsschalter auf “off” (Aus) einstellen.
3) Eine Testcassette (TEAC, MTT-114, 10 kHz, 250 pWb/m,
aufgezeichnet mit —10dB) in das Gerat einsetzen und
wiedergeben.
4) Die Kopfazimut-Einstellschraube so einstellen, da& die
Anzeige des elektronischen Spannungsmessers maximal
ist.
Zur Beachtung: :
Wenn ein Zweistrahloszilloskop zur Verfiigung steht, die
Einstellung so vornehmen, da& die Anzeige des Oszilloskops
beim geringsten Phasen-/Ausgangsunterschied zwischen den
Kanalen maximal ist. Nach der Einstellung darauf achten,
die Kopfazimut-Einstellschraube wieder fest auzuziehen.
e Einstellung der Bandgeschwindigkeit
1) Einen Gleichschwankungsmesser iiber einen 100-Kiloohm-
Widerstand an die Direkteingangsbuchsen anschlieBen.
2) Ein Testband (TEAC, MTT-111, aufgezeichnet mit 3 kHz)
wiedergeben.
3) Einen Kunststoffschraubenzieher in das Motorloch stecken
und den Stellwiderstand so einstellen, da& die auf dem
Gleichschwankungsmesser angezeigte Ausgangsfrequenz
3 000 + 15 Hz betragt.
~13—
CFD REGLAGE MECANIQUE
e Vérification de la pression du galet pinceur
1) Placer |’appareil sur le mode de lecture.
2) Presser le galet pinceur, au point A) indiqué sur la Fig.
12—2, a l’aide d’une jauge de tension (500 gr.), de sorte
qu'il se détache du cabestan. Puis relacher graduellement
la tension jusqu’a ce que le galet pinceur heurte de nouveau
le cabestan (c’est-a-dire que le galet pinceur soit de nouveau
sur le point de tourner). Vérifier ensuite que Ja jauge
de tension indique entre 300 gr. et 380 gr.
3) Si I’indication est en-dehors de |’intervalle compris entre
300 et 380 gr., courber le ressort du galet pinceur ou
le remplacer.
e Vérification du couple pour les modes de lecture, d’avance
rapide et de retour
Mettre une cassette de mesure du couple dans le comparti-
ment pour cassette de l’appareil, et vérifier que le couple
mesuré pour chaque mode correspond aux normes
suivantes:
ssette de mesure ;
Ca Couple mesuré
du couple
TW-2111 35 ~ 60 grammes-cm
TW-2231
90 ~ 135 grammes-cm
TW-—2231 90 ~ 135 grammes-cm
e Réglage de I’azimut de téte d’enregistrement/lecture
1) Etablir entre les instruments les connexions indiquées
dans la Fig. 12-3.
2) Mettre le commutateur du sélecteur de mode sur la position
“tape’’, le commutateur de sélection de mode denregistre-
ment sur la position ‘‘manual”’ et le commutateur de PB
Dolby sur la position “off”.
3) Mettre une bande d’essai (TEAC, MTT-114, 10 kHz 250
pWb/m, préenregistrée 4 —10dB) dans |’appareil et la
lire,
4) Régler la vis de réglage de l’azimut de téte de sorte que
‘indication du voltmétre électronique soi maximale.
Remarque:
Si l’on dispose d‘un oscilloscope 4 double trace, effectuer
le réglage de sorte que l’indication de |’oscilloscope soit
maximale, et avec le moins possible de différence phase/
sortie entre les canaux. Aprés le travail, vérifier que la vis
de réglage de l’azimut de téte a été fixée complétement.
e Réglage de la vitesse de la bande
1) Connecter un mesureur de pleurage et scintillement, par
‘intermédiaire d’une résistance de 100kohms, au
réceptacle de sortie de ligne.
2) Lire und bande d’essai (TEAC, MTT-111, préenregistrée
a 3 kHz).
3) Placer un tourne-vis en plastique dans le trou du moteur,
et régler la résistance semi-variable de sorte que la fréquence
de sortie soit de 3000 + 15 Hz sur le mesureur de pleurage/
scintillement.
