38

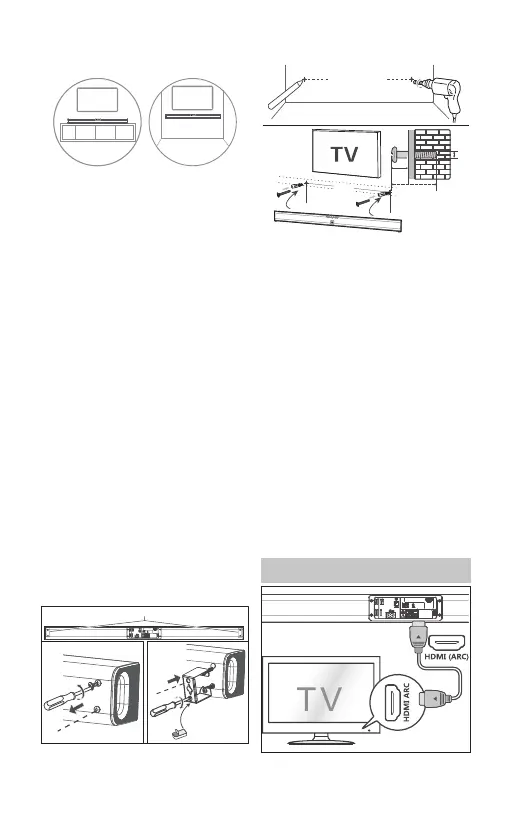

Placement et montage
AB
A : Placement normal (placez la barre de
son sur une surface plane devant la TV)
B : Montage mural
Montage mural
NOTE :
L‘installation doit être e ectuée uni-
quement par du personnel quali é. Un
assemblage incorrect peut causer de
graves blessures corporelles et pertes
matérielles (si vous pensez installer ce
produit vous-même, vous devez véri er
si du câblage électrique, de la plom-
berie ou autre installation est enterrée
sous le mur). C‘est la responsabilité de
l‘installateur de véri er que le mur peut
supporter le poids total de l‘appareil et
des support muraux.
D‘autres outils (non inclus) sont requis
pour l‘installation.
Ne serrez pas trop les vis.
Gardez ce manuel d‘instruction à titre
de référence.
Utilisez un détecteur électronique de
colombage pour véri er le type de
mure avant de percer et d‘installer
l‘appareil.
914мм
1
2
Пористый
уплотнитель
914мм
3
> 32мм
4мм
(5мм)
4
914мм
1. Retirez les vis de l‘unité principale.
2. Attachez les supports muraux à l‘unité
principale avec les vis fournies retirées
de l‘unité principale.
Si nécessaire, coller l‘éponge EVA dans
les supports pour équilibrer la barre
de son.
3. Percez deux trous parallèles dans le
mur. La distance entre les chevilles
doit être 914 mm.
- Fixez fermement une cheville dans
chaque trou du mur, puis insérez les
vis dans celles-ci.
4. Laissez un espace de 5 mm entre le
mur et la tête de la vis. Soulevez l‘unité
avec les supports muraux attachés
sur les têtes de vis et faites la rentrer
en place.
Connexions
