2.2. IC2701 (VHITVHC153T-1Y)

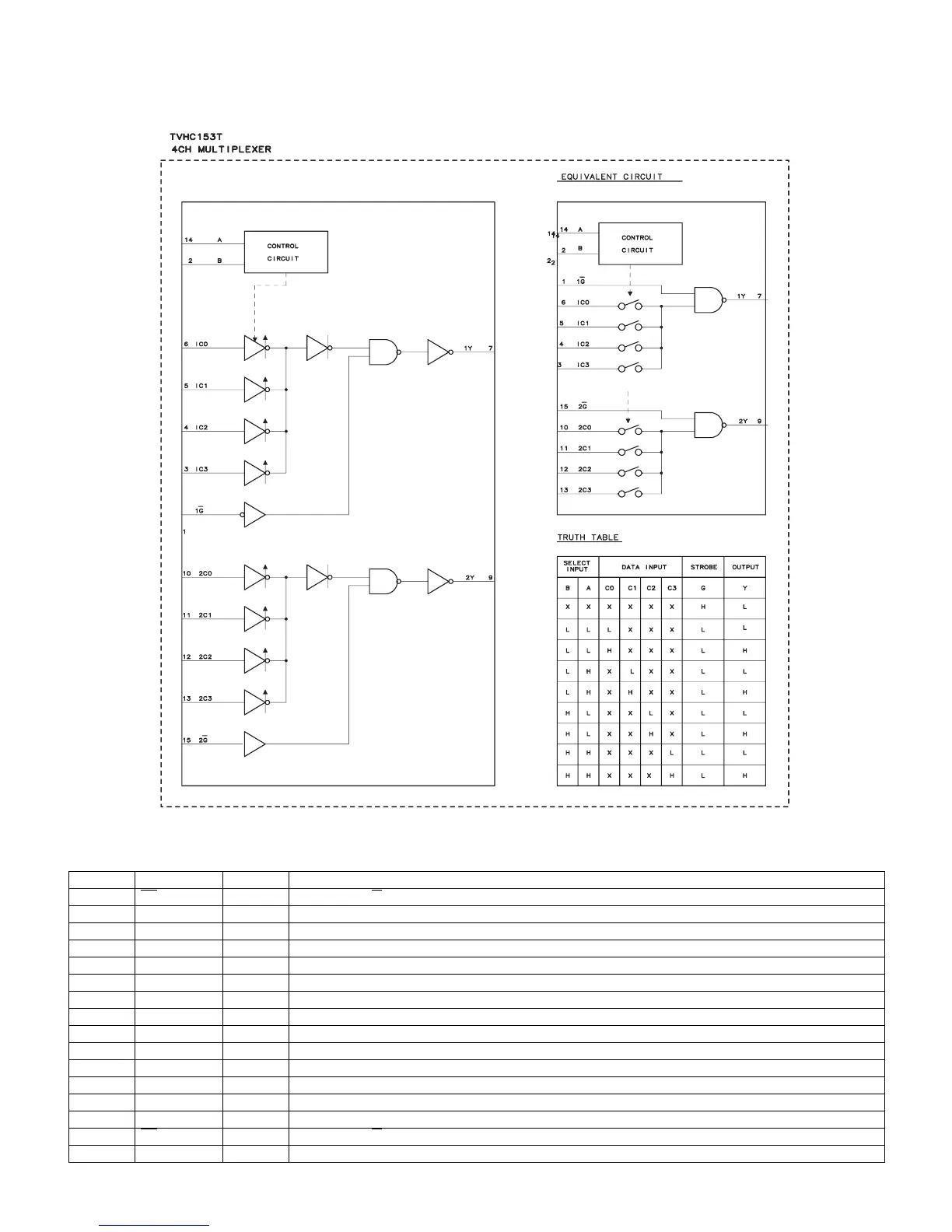

2.2.1 Block Diagram
2.2.2 Pin Connections and short description
Pin No. Pin Name I/O Pin Function
11G
I Strobe input 1G.
2 B I Address input B.
3 1C3 I Channel input 1C3.
4 1C2 I Channel input 1C2.
5 1C1 I Channel input 1C1.
6 1C0 I Channel input 1C0.
7 1Y O Output signal 1Y.
8 GND – Ground.
9 2Y O Output signal 2Y.
10 2C0 I Channel input 2C0.
11 2C1 I Channel input 2C1.
12 2C2 I Channel input 2C2.
13 2C3 I Channel input 2C3.
14 A I Address input A.
15 2G
I Strobe input 2G
16 VCC – Power Source.
