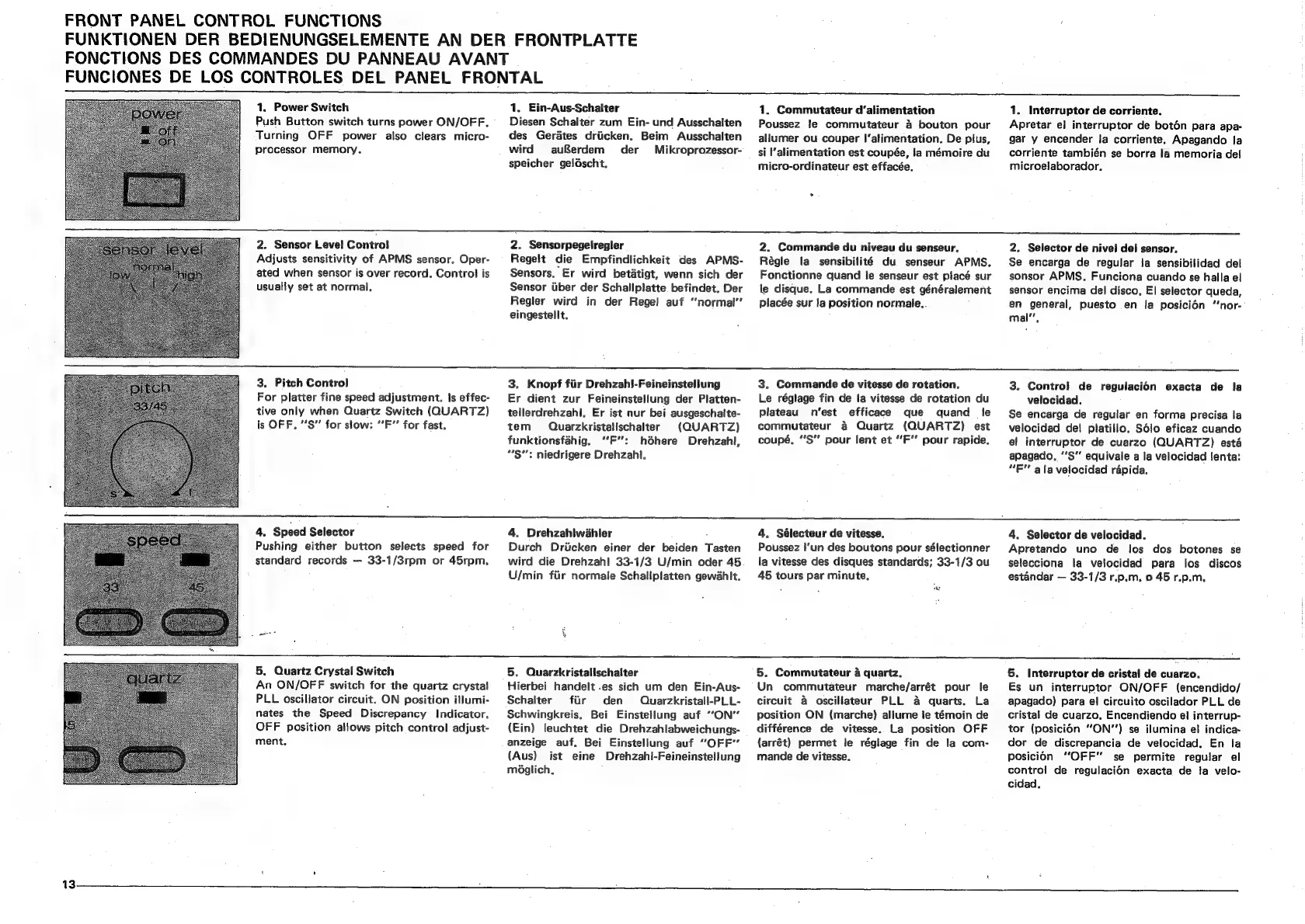

Sharp OPTONICA RP-9100H

FRONT PANEL CONTROL FUNCTIONS ;
FUNKTIONEN DER BEDIENUNGSELEMENTE AN DER FRONTPLATTE
FONCTIONS DES COMMANDES DU PANNEAU AVANT
FUNCIONES DE LOS CONTROLES DEL PANEL FRONTAL oa
en
a
a
ee
ee
ee)
1, Power Switch
Push Button switch turns power ON/OFF.
Turning OFF power also clears micro-
processor memory.
2. Sensor Level Control
Adjusts sensitivity of APMS sensor, Oper-
ated when sensor is over record. Control is
usually set at normal,
3. Pitch Control
For platter fine speed adjustment. Is effec-
tive only when Quartz Switch (QUARTZ)
is OFF. “S” for slow: ““F” for fast.
4. Speed Selector
Pushing either button selects speed for
standard records — 33-1/3rpm or 45rpm,
5. Quartz Crystal Switch
An ON/OFF switch for the quartz crystal
PLL oscillator circuit. ON position illumi-
nates the Speed Discrepancy Indicator.
OFF position allows pitch control adjust-
ment.
1. Ein-Aus-Schalter
Diesen Schalter zum Ein- und Ausschalten
des Gerates driicken. Beim Ausschalten
wird auerdem der Mikroprozessor-
speicher geldéscht.
2. Sensorpegelregler
Regelt die Empfindlichkeit des APMS-
Sensors. Er wird betatigt, wenn sich der
Sensor iiber der Schallplatte befindet. Der
Regler wird in der Regel auf ‘normal’
eingestellt,
3. Knopf fiir Drehzah!-Feineinstellung
Er dient zur Feineinstellung der Platten-
tellerdrehzahi, Er ist nur bei ausgeschalte-
tem Quarzkristalischalter (QUARTZ)
funktionsfahig. “‘F’: hdhere Drehzahl,
Ҥ": niedrigere Drehzahl.
4. Drehzahlwiahler
Durch Driicken einer der beiden Tasten
wird die Drehzah! 33-1/3 U/min oder 45
U/min fiir normale Schallplatten gewahlt.
5, Quarzkristalischalter
Hierbei handelt.es sich um den Ein-Aus-
Schaiter fiir den Quarzkristall-PLL-
Schwingkreis, Bei Einstellung auf “ON”
(Ein) leuchtet die Drehzahlabweichungs-
anzeige auf. Bei Einstellung auf “OFF”
(Aus) ist eine Drehzahi-Feineinstellung
médglich. :
1, Commutateur d’alimentation
Poussez le commutateur & bouton pour
allumer ou couper |’alimentation. De plus,
si l’alimentation est coupée, ia mémoire du
micro-ordinateur est effacée.
2. Commande du niveau du senseur.
Régle la sensibilité du senseur APMS,
Fonctionne quand le senseur est placé sur
le disque. La commande est généralement
placée sur Ja position normale..
3. Commande de vitesse de rotation,
Le réglage fin de la vitesse de rotation du
plateau n'est efficace que quand le
commutateur & Quartz (QUARTZ) est
coupé, “S” pour lent et “F’ pour rapide.
4. Sélecteur de vitesse.
Poussez }’un des boutons pour sélectionner
la vitesse des disques standards; 33-1/3 ou
45 tours par minute,
5. Commutateur 4 quartz.
Un commutateur marche/arrét pour le
circuit a osciliateur PLL 4 quarts. La
position ON (marche) aliume je témoin de
différence de vitesse. La position OFF
{arrét) permet le réglage fin de la com-
mande de vitesse.
1. Interruptor de corriente,
Apretar el interruptor de botén para apa-
gar y encender la corriente. Apagando la
corriente también se borra la memoria def
microelaborador.
2. Selector de nivel dei sensor.
Se encarga de regular lta sensibilidad del
sonsor APMS, Funciona cuando se halla el
sensor encima del disco, El selector queda,
en general, puesto en la posicién “nor-
mal”,
3. Control de regulacibn exacta de la
velocidad.
Se encarga de regular en forma precisa la
velocidad de! platillo. Sélo eficaz cuando
el interruptor de cuarzo (QUARTZ) esta
apagado, “S” equivale a la velocidad Senta:
“F" alavelocidad répida.
4. Selector de velocidad,
Apretando uno de los dos botones se
selecciona la velocidad para los discos
estandar — 33-1/3 r.p.m, 0 45 r.p.m,
5. Interruptor de cristal de cuarzo.
Es un interruptor ON/OFF (encendido/
apagado) para el circuito oscilador PLL de
cristai de cuarzo, Encendiendo el interrup-
tor (posicion “ON’’) se ilumina el indica-
dor de discrepancia de velocidad. En la
posicion “OFF se permite regular el
control de regulacién exacta de ta velo-
cidad,
