Connexions
Attention
• Veillez à bien mettre hors tension l’interrupteur principal puis débranchez la prise de l’alimentation secteur avant de connecter
ou de déconnecter les câbles. Lisez également le manuel de l’équipement à connecter.
• Veillez à ne pas confondre la borne d’entrée avec la borne de sortie quand vous connectez les câbles. En confondant les câbles
branchés aux bornes d’entrée et de sortie, vous pouvez causer des dysfonctionnements et d’autres problèmes.

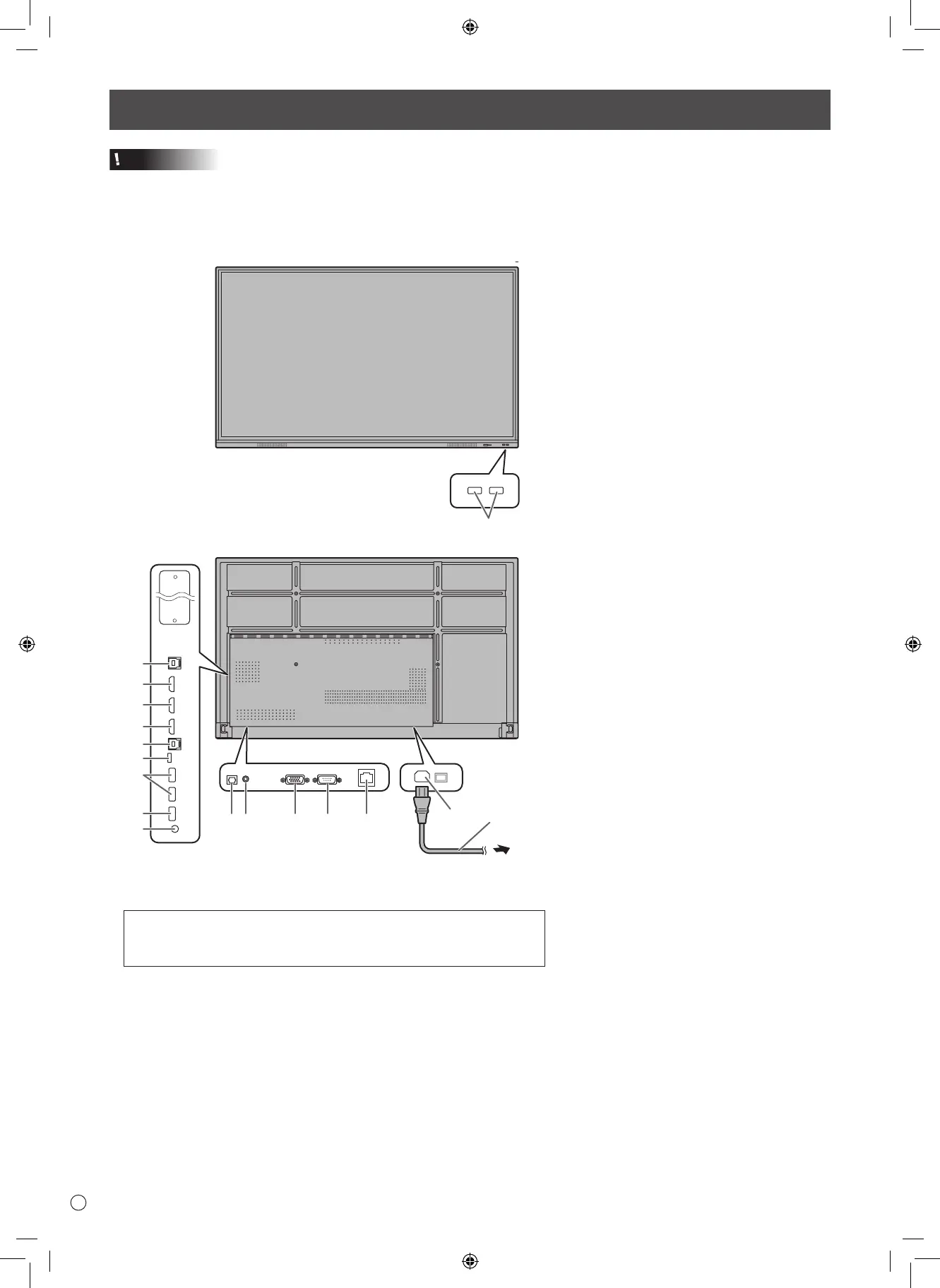

 Vue de face

Vue de l’arrière
1
4
5
6
3
2
7
1
9
8
10 11 12 13 14
15
Vers la prise
d’alimentation secteur
Cordon
d’alimentation
(fourni)
1. Port USB (compatible USB 3.0)
2. Borne TOUCH PANEL1
(pour écran tactile)
(pour HDMI1/HDMI2)
3. Borne TOUCH PANEL2
(pour écran tactile)
(pour HDMI3/D-sub)
4. Borne d’entrée HDMI1
5. Borne d’entrée HDMI2
6. Borne d’entrée HDMI3
7. Port USB de type C
8. Port USB (compatible USB 2.0)
9. Borne de sortie audio
10. Borne de sortie audio numérique
(optique)
11. Borne d’entrée audio
12. Borne d’entrée D-Sub
13. Borne d’entrée RS-232C
14. Borne LAN
15. Borne d’entrée secteur
La borne TOUCH PANEL est USB3.0 Type B.
Même si la forme du connecteur est différente, le câble USB (USB 2.0
Type B) (fourni) peut être connecté à la borne TOUCH PANEL.
