Sharp PN-L752B

6
S

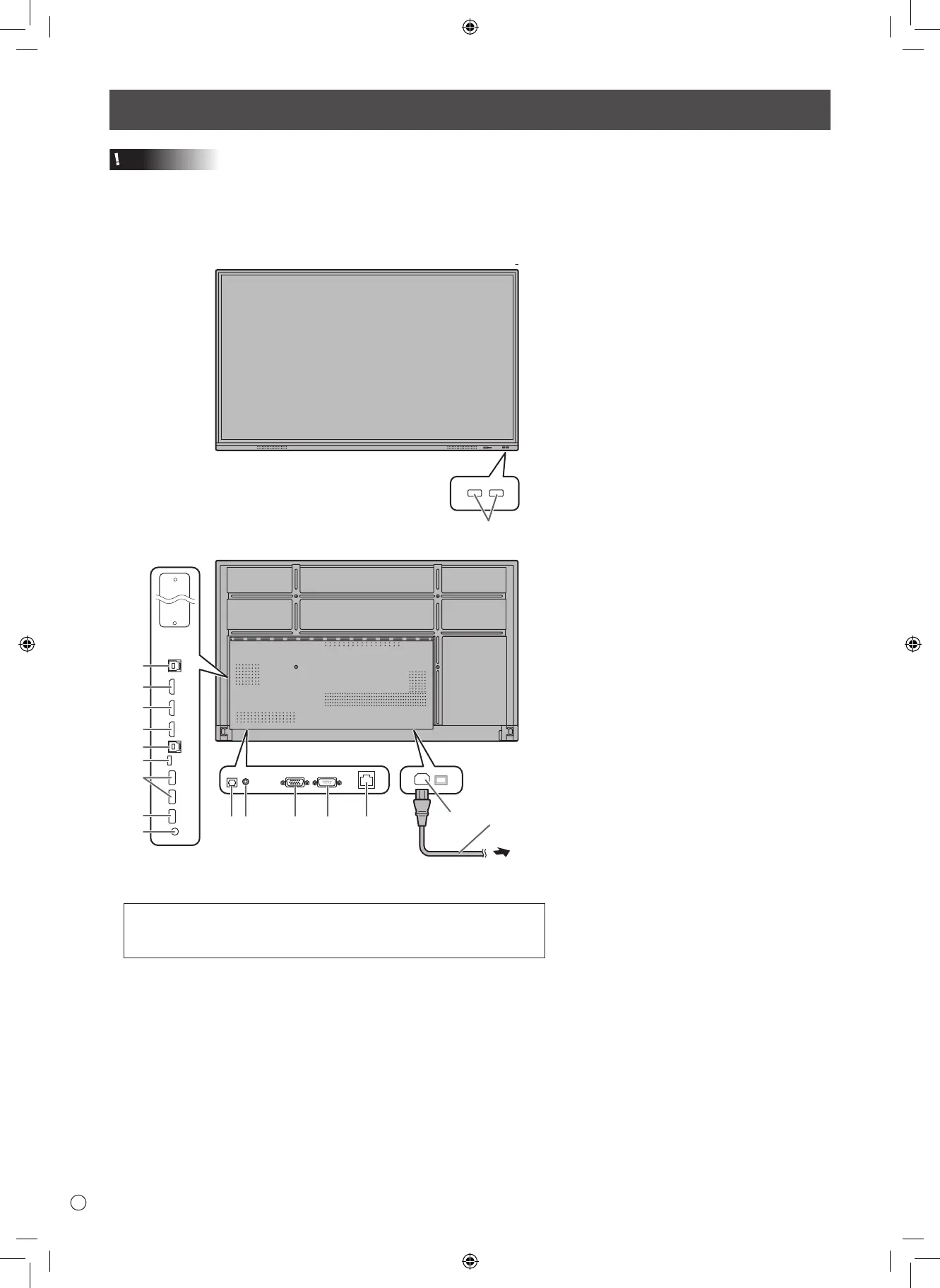

Conexiones
 Vista frontal

Vista posterior
1
4
5
6
3
2
7
1
9
8
10 11 12 13 14
15
Para toma de corriente
Cable de alimentación
(suministrado)
1. Puerto USB (compatible con USB 3.0)
2. Terminal TOUCH PANEL1
(para panel sensible al tacto)
(para HDMI1/HDMI2)
3. Terminal TOUCH PANEL2
(para panel sensible al tacto)
(para HDMI3/D-sub)
4. Terminal de entrada HDMI1
5. Terminal de entrada HDMI2
6. Terminal de entrada HDMI3
7. Puerto USB tipo C
8. Puerto USB (compatible con USB 2.0)
9. Terminal de salida de audio
10. Terminal (óptico) de salida de audio
digital
11. Terminal de entrada de audio
12. Terminal de entrada D-sub
13. Terminal de entrada RS-232C
14. Terminal de LAN
15. Terminal de entrada de corriente
Precaución
• Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar
los cables. Asimismo, lea el manual del equipo que desea conectar.
• Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental
de los cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas.
El terminal TOUCH PANEL es USB3.0 tipo B.
Aunque la forma del conector es diferente, el cable USB (USB 2.0 tipo B)
(suministrado) se puede conectar al terminal TOUCH PANEL.
