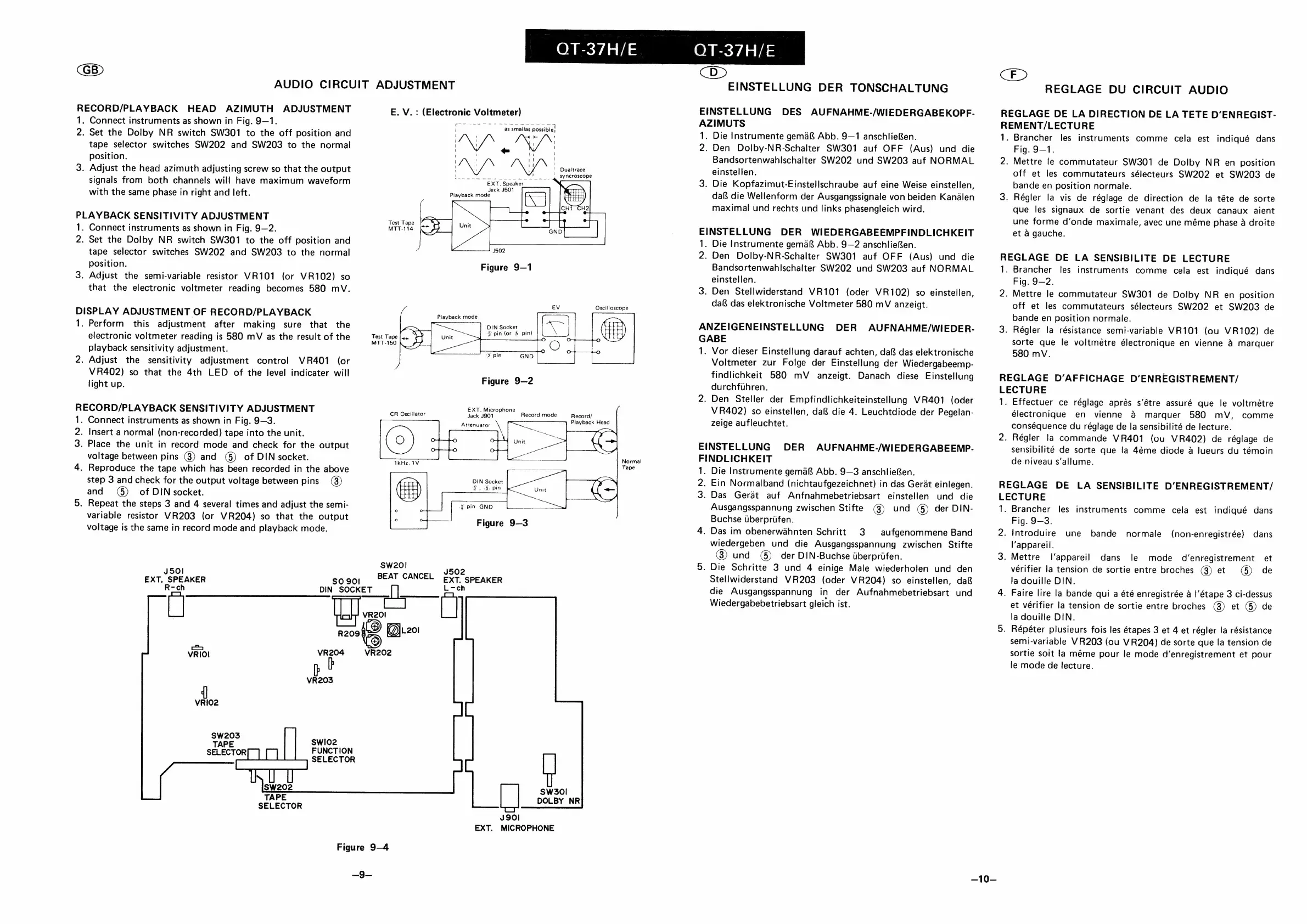

AUDIO CIRCUIT ADJUSTMENT
RECORD/PLAYBACK HEAD AZIMUTH ADJUSTMENT
1.
2.
Connect instruments as shown in Fig. 9—1.
Set the Dolby NR switch SW301 to the off position and
tape selector switches SW202 and SW203 to the normal
position.
. Adjust the head azimuth adjusting screw so that the output
signals from both channels will have maximum waveform
with the same phase in right and left.
PLAYBACK SENSITIVITY ADJUSTMENT
1.
Zi
Connect instruments as shown in Fig. 9—2.
Set the Dolby NR switch SW301 to the off position and
tape selector switches SW202 and SW203 to the normal
position.
. Adjust the semi-variable resistor VR101 (or VR102) so
that the electronic voltmeter reading becomes 580 mV.
DISPLAY ADJUSTMENT OF RECORD/PLAYBACK
1.
. Adjust the sensitivity adjustment control
Perform this adjustment after making sure that the
electronic voltmeter reading is 580 mV as the result of the
playback sensitivity adjustment.
VR401 (or
VR402) so that the 4th LED of the level indicater will
light up.
RECORD/PLAYBACK SENSITIVITY ADJUSTMENT
1
4.
. Connect instruments as shown in Fig. 9—3.
2.
3.
Insert a normal (non-recorded) tape into the unit.
Place the unit in record mode and check for the output
voltage between pins (8) and (5) of DIN socket.
Reproduce the tape which has been recorded in the above
step 3 and check for the output voltage between pins (3)
and (5) of DIN socket.
. Repeat the steps 3 and 4 several times and adjust the semi-
variable resistor VR203 (or VR204) so that the output
voltage is the same in record mode and playback mode.
J50l
EXT. SPEAKER
R-ch
TAPE
SELECTOR
DIN SOCKET | | L.
VR20! ]
ra00 Leo
as
VRIOI
VR204
VR202
VR203
VRIO2
SW203
TAPE swldo2
SELECTOR FUNCTION
SELECTOR
E. V. : (Electronic Voltmeter)
j as smallas possible!
Jack J501
Playback mode
Test Tape
MTT-114
Oscilloscope
DIN Socket
3 pi in)
Test
Tape
$
pin(or
5
p
MTT-150
Figure 9—2
EXT. Microphone
CR Oscillator Jack J901 Record mode
Record/
Attenuator
Playback
Head
DIN Socket
3, 4. pin
Figure 9-3
sw20! sens
BERT SONCEE EXT. SPEAKER
—-c¢c
J90I
EXT. MICROPHONE
Figure 9—4
—_9—
OR EXY/ ah =
CD»
EINSTELLUNG DER TONSCHALTUNG
EINSTELLUNG
DES
AUFNAHME-/WIEDERGABEKOPF-
AZIMUTS
1. Die Instrumente gema& Abb. 9—1 anschlieRen.
2. Den Dolby-NR-Schalter SW301 auf OFF (Aus) und die
Bandsortenwahlschalter SW202 und SW203 auf NORMAL
einstellen.
3. Die Kopfazimut-Einstellschraube auf eine Weise einstellen,
da die Wellenform der Ausgangssignale von beiden Kandalen
maximal und rechts und links phasengleich wird.
EINSTELLUNG DER WIEDERGABEEMPFINDLICHKEIT
1.
2.
Die Instrumente gema& Abb. 9—2 anschlieRen.
Den Dolby-NR-Schalter SW301 auf OFF (Aus) und die
Bandsortenwahlschalter SW202 und SW203 auf NORMAL
einstellen.
. Den Stellwiderstand VR101 (oder VR102) so einstellen,
da das elektronische Voltmeter 580 mV anzeigt.
ANZEIGENEINSTELLUNG
DER
AUFNAHME/WIEDER-
GABE
Ts
Vor dieser Einstellung darauf achten, da das elektronische
Voltmeter zur Folge der Einstellung der Wiedergabeemp-
findlichkeit 580 mV anzeigt. Danach diese Einstellung
durchfihren.
. Den Steller der Empfindlichkeiteinstellung VR401 (oder
VR402) so einstellen, da& die 4. Leuchtdiode der Pegelan-
zeige aufleuchtet.
EINSTELLUNG
DER
AUFNAHME-/WIEDERGABEEMP.-
FINDLICHKEIT
1.
2.
3.
. Das im obenerwahnten Schritt 3
Die Instrumente gema& Abb. 9—3 anschlieRen.
Ein Normalband (nichtaufgezeichnet) in das Gerat einlegen.
Das Gerat auf Anfnahmebetriebsart einstellen und die
Ausgangsspannung zwischen Stifte (3) und @) der DIN-
Buchse tberprifen.
aufgenommene Band
wiedergeben und die Ausgangsspannung zwischen Stifte
(3) und ©) der DIN-Buchse iiberpriifen.
. Die Schritte 3 und 4 einige Male wiederholen und den
Stellwiderstand VR203 (oder VR204) so einstellen, da&
die Ausgangsspannung in der Aufnahmebetriebsart und
Wiedergabebetriebsart gleich ist.
REGLAGE DU CIRCUIT AUDIO
REGLAGE DE LA DIRECTION DE LA TETE D’ENREGIST-
REMENT/LECTURE
hs
2;
Brancher les instruments comme cela est indiqué dans
Fig. 9-1.
Mettre le commutateur SW301 de Dolby NR en position
off et les commutateurs sélecteurs SW202 et SW203 de
bande en position normale.
. Régler la vis de réglage de direction de la téte de sorte
que les signaux de sortie venant des deux canaux aient
une forme d’onde maximale, avec une méme phase a droite
et a gauche.
REGLAGE DE LA SENSIBILITE DE LECTURE
1.
2.
Brancher les instruments comme cela est indiqué dans
Fig. 9-2.
Mettre le commutateur SW301 de Dolby NR en position
off et les commutateurs sélecteurs SW202 et SW203 de
bande en position normale.
. Régler la résistance semi-variable VR101 (ou VR102) de
sorte que le voltmétre électronique en vienne a marquer
580 mV.
REGLAGE D’AFFICHAGE D’ENREGISTREMENT/
LECTURE
1.
Effectuer ce réglage aprés s‘étre assuré que le voltmétre
électronique en vienne & marquer 580 mV, comme
conséquence du réglage de la sensibilité de lecture.
. Régler la commande VR401 (ou VR402) de réglage de
sensibilité de sorte que la 4éme diode a lueurs du témoin
de niveau s’allume.
REGLAGE DE LA SENSIBILITE D’ENREGISTREMENT/
Ti
2:
LECTURE
Brancher les instruments comme cela est indiqué dans
Fig. 9-3.
Introduire une bande normale (non-enregistrée) dans
l’appareil.
Mettre l'appareil dans le mode d’enregistrement et
3.
—10—
(5) de
verifier la tension de sortie entre broches () et
la douille DIN.
. Faire lire la bande qui a été enregistrée a |’étape 3 ci-dessus
et vérifier la tension de sortie entre broches () et (5) de
la douille DIN.
. Répéter plusieurs fois les étapes 3 et 4 et régler la résistance
semi-variable VR203 (ou VR204) de sorte que la tension de
sortie soit la méme pour le mode d’enregistrement et pour
le mode de lecture.
