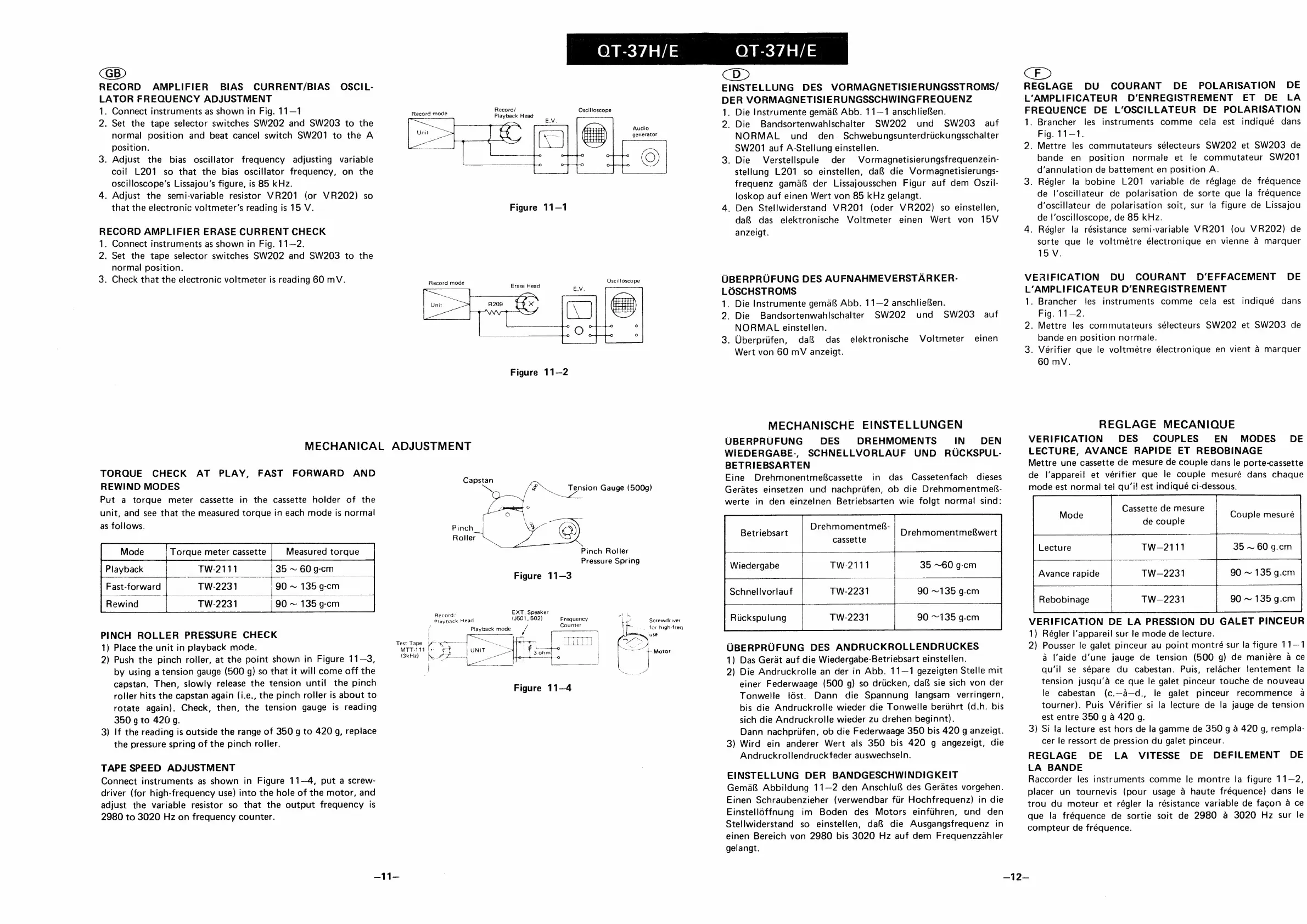

RECORD AMPLIFIER BIAS CURRENT/BIAS OSCIL-
LATOR FREQUENCY ADJUSTMENT
1. Connect instruments as shown in Fig. 11—1
2. Set the tape selector switches SW202 and SW203 to the
normal position and beat cancel switch SW201 to the A>
position.
3. Adjust the bias oscillator frequency adjusting variable
coil L201 so that the bias oscillator frequency, on the
oscilloscope’s Lissajou’s figure, is 85 kHz.
4. Adjust the semi-variable resistor VR201 (or VR202) so
that the electronic voltmeter’s reading is 15 V.
RECORD AMPLIFIER ERASE CURRENT CHECK
1. Connect instruments as shown in Fig. 11—2.
2. Set the tape selector switches SW202 and SW203 to the
normal position.
3. Check that the electronic voltmeter is reading 60 mV.
OMEXY/ a TA=
OMEXY/ TA
Record/ Oscilloscope
Playback Head
Record mode
Audio
generator
Figure 11—1
Oscilloscope
Record mode
Erase Head
Figure 11-2
MECHANICAL ADJUSTMENT
TORQUE CHECK AT PLAY, FAST FORWARD AND
REWIND MODES
Put a torque meter cassette in the cassette holder of the
unit, and see that the measured torque in each mode is normal
as follows.
Mode | Torque meter cassette Measured torque
Playback
TW-2111
TW-2231
TW-2231
35 ~ 60 g-cm
90 ~ 135 g-cm
90 ~ 135 g-cm
Fast-forward
Rewind
PINCH ROLLER PRESSURE CHECK
1) Place the unit in playback mode.
2) Push the pinch roller, at the point shown in Figure 11—3,
by using a tension gauge (500 g) so that it will come off the
capstan. Then, slowly release the tension until the pinch
roller hits the capstan again (i.e., the pinch roller is about to
rotate again). Check, then, the tension gauge is reading
350 g to 420 g.
3) If the reading is outside the range of 350 g to 420 g, replace
the pressure spring of the pinch roller.
TAPE SPEED ADJUSTMENT
Connect instruments as shown in Figure 11—4, put a screw-
driver (for high-frequency use) into the hole of the motor, and
adjust the variable resistor so that the output frequency is
2980 to 3020 Hz on frequency counter.
—11—
Test Tape
Capstan
Tension Gauge (500g)
aoa
Pinch
Roller
Pinch Roller
Pressure Spring
Figure 11—3
EXT. Speaker
Record!
a
ls
Playback
Head
(J501,
502)
Frequency
{
4
Screwdriver
:
Counter
for
high-freq
Playback mode J
|
| Coan eee
nee
Zz 7 :
e 12
Figure 11—4
EINSTELLUNG DES VORMAGNETISIERUNGSSTROMS/
DER VORMAGNETISIERUNGSSCHWINGFREQUENZ
1. Die Instrumente gema& Abb. 11—1 anschliefen.
2. Die Bandsortenwahlschalter SW202 und SW203 auf
NORMAL und den _ Schwebungsunterdritckungsschalter
SW201 auf A-Stellung einstellen.
3. Die Verstellspule der Vormagnetisierungsfrequenzein-
stellung L201 so einstellen, da& die Vormagnetisierungs-
frequenz gama der Lissajousschen Figur auf dem Oszil-
loskop auf einen Wert von 85 kHz gelangt.
4. Den Stellwiderstand VR201 (oder VR202) so einstellen,
da das elektronische Voltmeter einen Wert von 15V
anzeigt.
UBERPRUFUNG DES AUFNAHMEVERSTARKER.-
LOSCHSTROMS
1. Die Instrumente gema& Abb. 11—2 anschliefen.
2. Die Bandsortenwahlschalter SW202 und SW203 auf
NORMAL einstellen.
3.
Uberpriifen,
da
das
elektronische
Voltmeter
einen
Wert
von
60
mV
anzeigt.
MECHANISCHE EINSTELLUNGEN
UBERPRUFUNG DES DREHMOMENTS IN DEN
WIEDERGABE-, SCHNELLVORLAUF UND RUCKSPUL-
BETRIEBSARTEN
Eine Drehmonentmefcassette in das Cassetenfach dieses
Gerates einsetzen und nachprifen, ob die DrehmomentmeB-
werte in den einzelnen Betriebsarten wie folgt normal sind:
DrehmomentmeB-
cassette
Betriebsart Drehmomentmewert
TW-2111
35 ~60 g-cm
Wiedergabe
Schnellvorlauf TW-2231
Ruckspulung TW-2231 90 ~135 g.cm
90 ~135 g.cm
UBERPRUFUNG DES ANDRUCKROLLENDRUCKES
1) Das Gerat auf die Wiedergabe-Betriebsart einstellen.
2) Die Andruckrolle an der in Abb. 11—1 gezeigten Stelle mit
einer Federwaage (500 g) so driicken, dafS sie sich von der
Tonwelle lost. Dann die Spannung langsam_ verringern,
bis die Andruckrolle wieder die Tonwelle beriihrt (d.h. bis
sich die Andruckrolle wieder zu drehen beginnt).
Dann nachprifen, ob die Federwaage 350 bis 420 g anzeigt.
3) Wird ein anderer Wert als 350 bis 420 g angezeigt, die
Andruckrollendruckfeder auswechseln.
EINSTELLUNG DER BANDGESCHWINDIGKEIT
Gema& Abbildung 11—2 den Anschlu& des Gerates vorgehen.
Einen Schraubenzieher (verwendbar fur Hochfrequenz) in die
Einstelloffnung im Boden des Motors einfuhren, und den
Stellwiderstand so einstellen, da& die Ausgangsfrequenz in
einen Bereich von 2980 bis 3020 Hz auf dem Frequenzzahler
gelangt.
REGLAGE DU COURANT DE POLARISATION DE
L’‘AMPLIFICATEUR D’ENREGISTREMENT ET DE LA
FREQUENCE DE L’OSCILLATEUR DE POLARISATION
1. Brancher les instruments comme cela est indiqué dans
Fig. 11—1.
2. Mettre les commutateurs sélecteurs SW202 et SW203 de
bande en position normale et le commutateur SW201
d’annulation de battement en position A.
3. Régler la bobine L201 variable de réglage de fréquence
de l’oscillateur de polarisation de sorte que la fréquence
d’oscillateur de polarisation soit, sur la figure de Lissajou
de |’oscilloscope, de 85 kHz.
4. Régler la résistance semi-variable VR201 (ou VR202) de
sorte que le voltmétre électronique en vienne a marquer
15 V.
VERIFICATION DU COURANT D’EFFACEMENT DE
L’AMPLIFICATEUR D’ENREGISTREMENT
1. Brancher les instruments comme cela est indiqué dans
Fig. 11—2.
2. Mettre les commutateurs sélecteurs SW202 et SW203 de
bande en position normale.
3. Vérifier que le voltmétre électronique en vient a marquer
60 mV.
REGLAGE MECANIQUE
VERIFICATION DES COUPLES EN MODES DE
LECTURE, AVANCE RAPIDE ET REBOBINAGE
Mettre une cassette de mesure de couple dans le porte-cassette
de l'appareil et vérifier que le couple mesuré dans chaque
mode est normal tel qu’i! est indiqué ci-dessous.
Cassette de mesure
Couple mesuré
de couple
Lecture TW-2111 35 ~ 60 g.cm
TW—2231
90 ~ 135 g.cm
Avance rapide
TW-—2231
90 ~ 135 g.cm
VERIFICATION DE LA PRESSION DU GALET PINCEUR
1) Régler l'appareil sur le mode de lecture.
2) Pousser le galet pinceur au point montré sur la figure 11—1
a l'aide d’une jauge de tension (500 g) de maniére a ce
qu'il se sépare du cabestan. Puis, relacher lentement la
tension jusqu’a ce que le galet pinceur touche de nouveau
le cabestan (c.—a—d., le galet pinceur recommence a
tourner). Puis Vérifier si la lecture de la jauge de tension
est entre 350 g a 420 g.
3) Si la lecture est hors de la gamme de 350 g a 420 g, rempla-
cer le ressort de pression du galet pinceur.
REGLAGE DE LA VITESSE DE DEFILEMENT DE
LA BANDE
Raccorder les instruments comme le montre la figure 11—2,
placer un tournevis (pour usage a haute fréquence) dans le
trou du moteur et régler la résistance variable de fagon a ce
que la fréquence de sortie soit de 2980 a 3020 Hz sur le
compteur de fréquence.
Rebobinage
—12—
