CHAPTER 14. CIRCUIT DIAGRAMS
[1] Oven Schematic

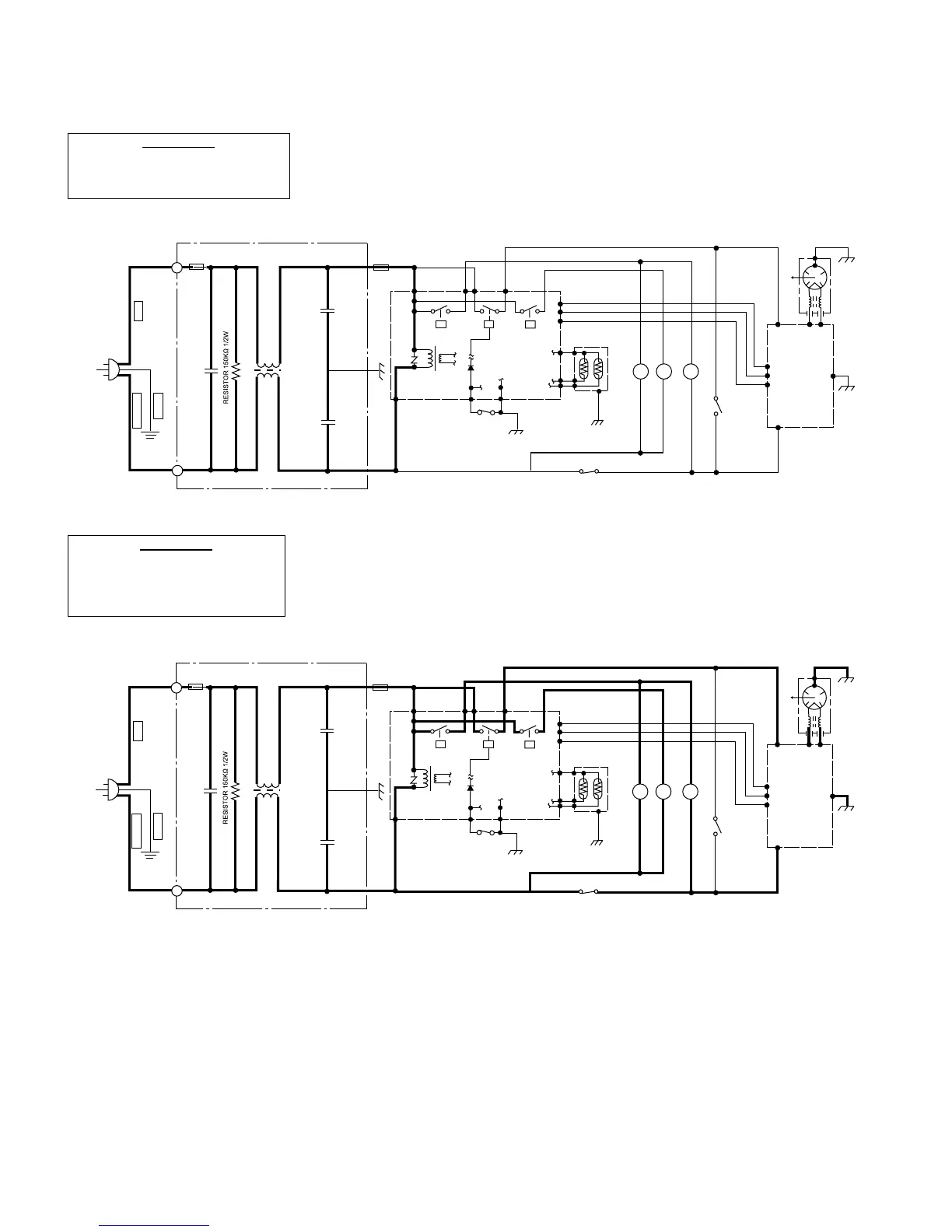

Figure O-1 Oven Schematic-OFF Condition
Figure O-2 Oven Schematic-ON Condition
SCHEMATIC
NOTE: CONDITION OF OVEN
1. DOOR CLOSED.
2. CLOCK APPEARS ON DISPLAY.
SCHEMATIC
NOTE: CONDITION OF OVEN
1. DOOR CLOSED.
2. COOKING TIME PROGRAMMED.
3. START KEY TOUCHED.
EARTH
BLU
BRN
NEUTRAL
LIVE
FUSE
F10A
N
L
230-240V 50Hz
2.2μF /AC250V
NOISE SUPPRESSION COIL
LINE BYPASS CAPACITOR
LINE BYPASS CAPACITOR
0.0047μF /AC250V
0.0047μF /AC250V
RY-1 RY-2
RY-3
F-3
F-2
F-1
TURNTABLE MOTOR
FAN MOTOR
OVEN LAMP
MONITOR SWITCH
OL
FM
TTM
MAGNETRON
1ST. LATCH
SWITCH
2ND. INTERLOCK
RELAY CONTROL
SWITCH
CONTROL
UNIT
HUMIDITY
SENSOR
INVERTER
UNIT
A1
A2
A3
A1
C1
C2
C3
A7
A5
A3
B1
B2
OVEN TEMP FUSE
NOISE FILTER UNIT
LINE CROSS CAPACITOR
EARTH
BLU
BRN
NEUTRAL
LIVE
FUSE
F10A
N
L
230-240V 50Hz
2.2μF /AC250V
NOISE SUPPRESSION COIL
LINE BYPASS CAPACITOR
LINE BYPASS CAPACITOR
0.0047μF /AC250V
0.0047μF /AC250V
RY-1 RY-2
RY-3
F-3
F-2
F-1
TURNTABLE MOTOR
FAN MOTOR
OVEN LAMP
MONITOR SWITCH
OL
FM
TTM
MAGNETRON
1ST. LATCH
SWITCH
2ND. INTERLOCK
RELAY CONTROL
SWITCH
CONTROL
UNIT
HUMIDITY
SENSOR
INVERTER
UNIT
A1
A2
A3
A1
C1
C2
C3
A7
A5
A3
B1
B2
OVEN TEMP FUSE
NOISE FILTER UNIT
LINE CROSS CAPACITOR
