SG-290H/HB SG-290H/HB
©
NOTES ON SCHEMATIC DIAGRAM
1. Indicated voltage
e Use of electronic voltmeter
e ( ): AM position
2. Capacitor
e (ML): Mylar type e (S): Styrol type
e (TH) (CH) (RH) (UJ): Temperature compensating type.
3. Specifications or wiring diagrams of this model are subject to change for improvement
without prior notice.
4. Parts marked with “A _) are important for maintaining the safety of the set. Be
sure to replace these parts with specified ones for maintaining the safety and
performance of the set.
©
ANMERKUNGEN ZUM SCHEMATISCHEN SCHALTPLAN
1. Angezeigte Spannung
e Elektronisches Voltmeter verwendet
e ( ): AM-Stellung
2. Kondensator
e (ML): Mylartyp e (S): Styroltyp
e (TH) (CH) (RH) (UJ): TK-Kondensatortyp
3. Anderungen der technischen Daten oder Verdrahtungsplane diese Modells im Sinne
der Verbesserung jederzeit vorbahalten.
4. Die mit A bezeichneten Teile sind besonders wichtig fiir die Aufrechterhaltung
der Sicherheit. Beim Wechseln dieser Teile sollten immer die vorgeschriebenen Teile
verwendet werden, um sowohl die Sicherheit als auch die Leistung des Gerates
aufrechtzuerhalten.
©
NOTES SUR LE DIAGRAMME SCHEMATIQUE
1. Tension indiquée
e En utilisant un multimétre numérique
e ( ): Position AM
2. Condensateur
e (ML): Type mylar e (S): Type styréne
e (TH) (CH) (RH) (UJ): Type 4 compensation de température
3. Les spécifications ou diagrammes de cablage de ce modéle sont susceptibles d’étre
modifiés sans préavis en vue d'une amélioration.
4. Les piéces portant la marque A ( _ ) sont particuligrement importantes pour le maintien de la
sécurité. S’assurer de les remplacer par des piéces du numéro de piéce spécifié pour maintenir la
sécurité et la performance de |'appareil.

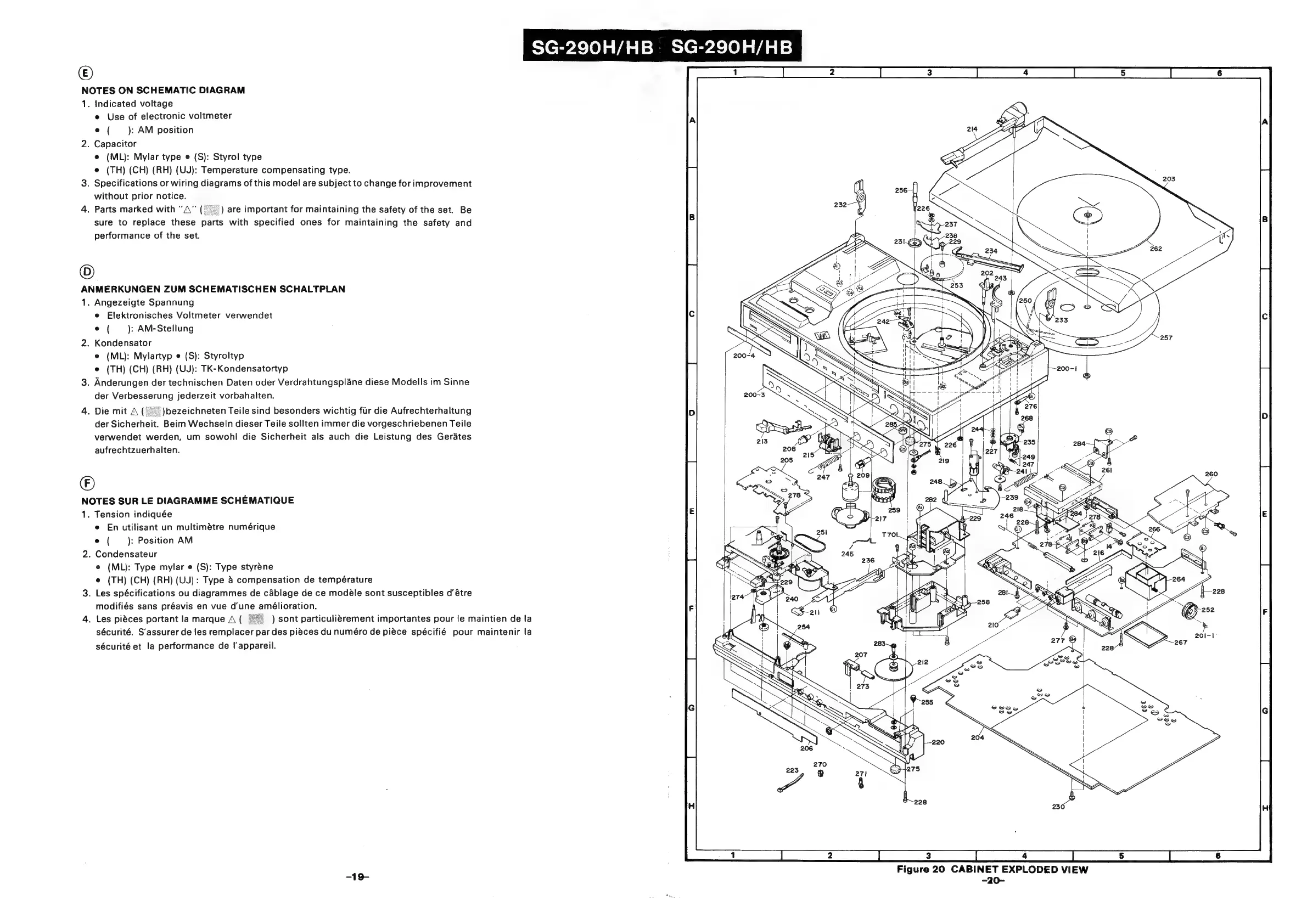

Figure 20 CABINET EXPLODED VIEW
-20-
