Staub-/
Geruchsmonitor*
Der Staub-/Geruchsmonitor
ermittelt Staub im Raum und
zeigt die Dichte in 5 Niveaus
mit Farbwechseln an.
* Der Geruchssensor ist
mit UA-HD60E und UA-
HD50E ausgestattet.
Grün
Grün (Beide Enden)
Orange (Mitte)
Orange
Orange (Beide Enden)
Rot (Mitte)
Rot
Farbe
SAUBER
UNREIN
D-6

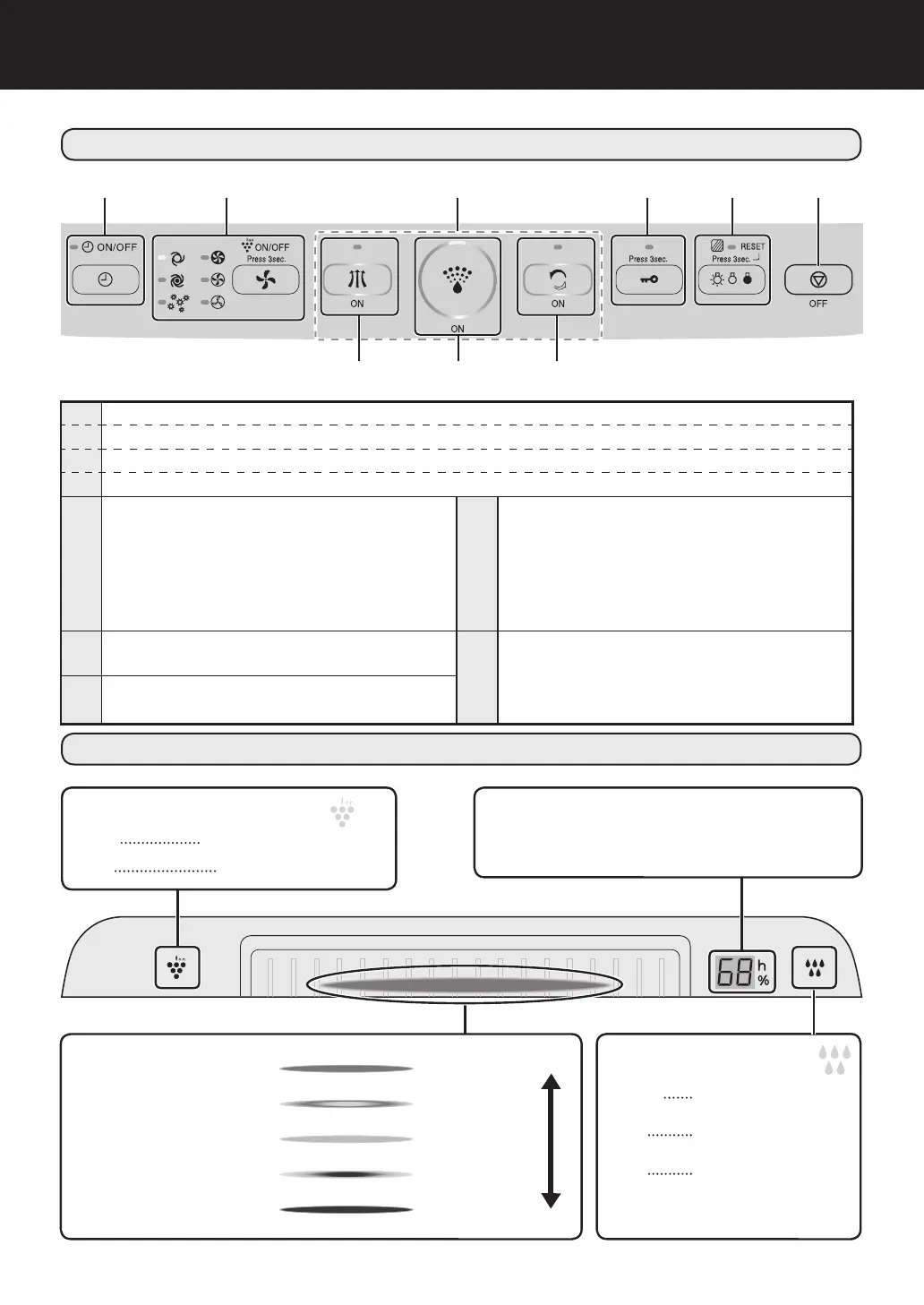

BEDIENFELD
1 Einschalt-Taste
a LUFTREINIGUNGSMODUS-Taste/ANZEIGELEUCHTE
(grün)
b LUFTREINIGUNGS-/BEFEUCHTUNGS-MODUS-Taste/ANZEIGE-LEUCHTE
(grün)
c IONENDUSCHEREINIGUNGS-MODUS-Taste / ANZEIGELEUCHTE
(grün)
2 • VENTILATORGESCHWINDIG-
KEITS-Taste /
ANZEIGELEUCHTE
(grün)
• Plasmacluster Ion-AN /AUS-Taste
(3 Sek. drücken)
/
ANZEIGELEUCHTE
(grün)
5 • LICHTSTEUERUNGS-Taste
• FILTER RESET-Knopf
(3 Sek. drücken)
/
ANZEIGELEUCHTE
(orange)
3
EIN/AUS ZEITSCHALTER-Taste (ON/OFF)
ANZEIGELEUCHTE
(grün)
6 Ausschalt-Taste
4
KINDERSICHERUNGS-Taste
(3 Sek. drücken)
/
ANZEIGELEUCHTE
(grün)
32 4516
ILLUSTRATIVES DISPLAY-DIAGRAMM
Feuchtigkeitsmonitor
Zeigt das geschätzte Feuchtigkeitsniveau im Raum an.
Die Feuchtigkeitsanzeige lässt sich nicht einstellen.
bca
Plasmacluster Ion-Leuchte
blau
Plasmacluster Ion AN
aus
Plasmacluster Ion AUS
grün
aus
rot
(Blinkend)
Befeuchtung AN
Befeuchtung AUS
Wasser muss nachge-
füllt werden.
Befeuchtungsleuchte
Bezeichnung der Bauteile
