General Information
Controls and indicators

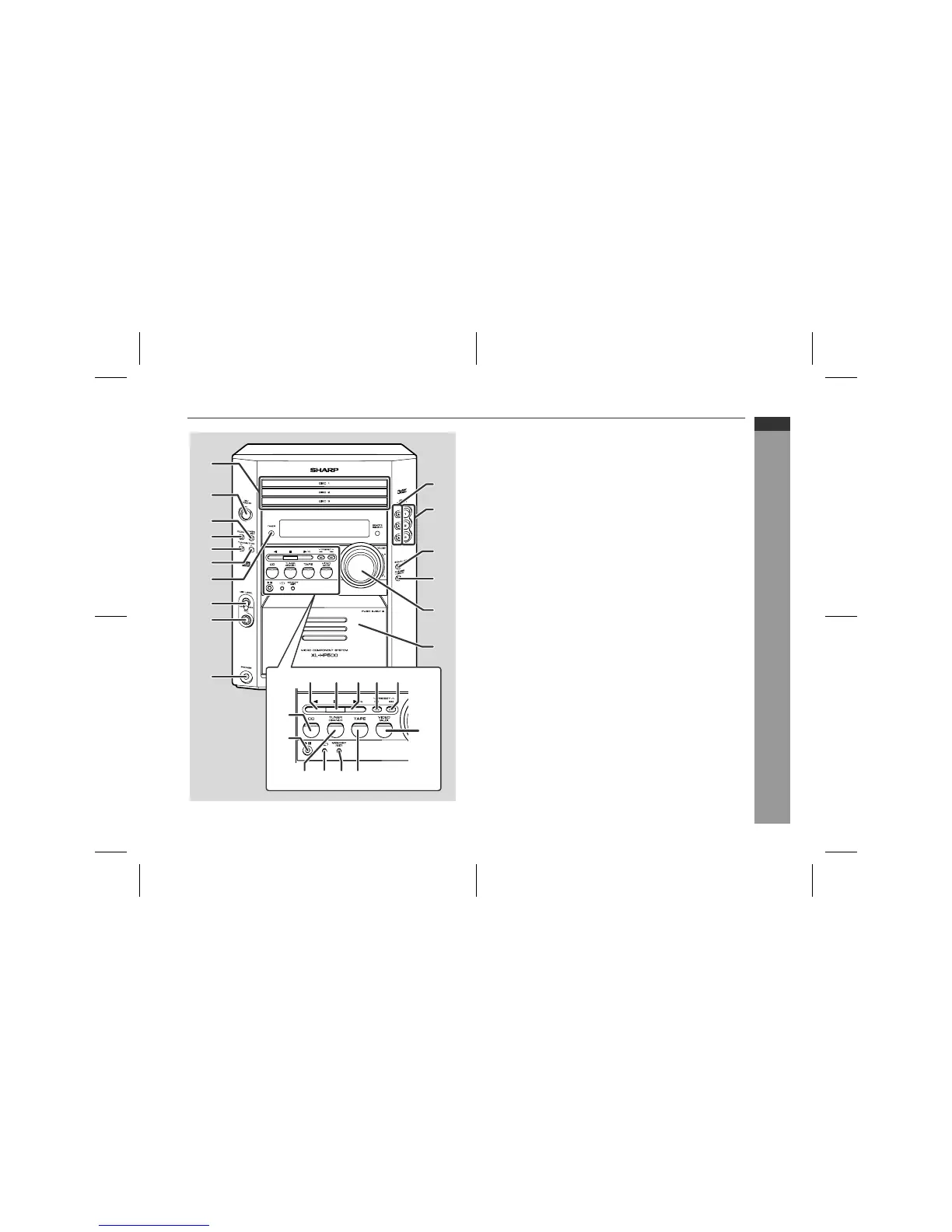

" Front panel
Reference page
1. Disc Trays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
2. On/Stand-by Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3. Timer/Sleep Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25, 27
4. Clock Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13, 25
5. Tuning and Time Down Button . . . . . . . . . . . . . . . . . . . 13, 18
6. Tuning and Time Up Button . . . . . . . . . . . . . . . . . . . . . 13, 18
7. Timer Set Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
8. Microphone Level Control . . . . . . . . . . . . . . . . . . . . . . . . . . 21
9. Microphone Socket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
10. Headphone Socket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
11. CD Eject Buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
12. CD Direct Play Buttons . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
13. Equaliser Mode Select Button . . . . . . . . . . . . . . . . . . . . . . 12
14. Extra Bass/Demo Mode Button . . . . . . . . . . . . . . . . . . 10, 12
15. Volume Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
16. Cassette Compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
17. Tape Reverse Play Button . . . . . . . . . . . . . . . . . . . . . . . . . . 20
18. CD or Tape Stop Button . . . . . . . . . . . . . . . . . . . . . . . . 14, 20
19. CD Play or Repeat, Tape Forward Play Button . . . 14, 16, 20
20. CD Track Down or Fast Reverse, Tape Fast Wind,
Tuner Preset Down Button . . . . . . . . . . . . . . . . . . . 15, 19, 20
21. CD Track Up or Fast Forward, Tape Fast Wind,
Tuner Preset Up Button . . . . . . . . . . . . . . . . . . . . . . 15, 19, 20
22. CD Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
23. Tape Record Pause Button . . . . . . . . . . . . . . . . . . . . . . 23, 24
24. Video/Auxiliary Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
25. Tuner (Band) Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
26. Tape Reverse Mode Select Button . . . . . . . . . . . . . . . . . . . 20
27. Memory/Set Button . . . . . . . . . . . . . . . . . . . . . . . . . 13, 17, 19
28. Tape Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
