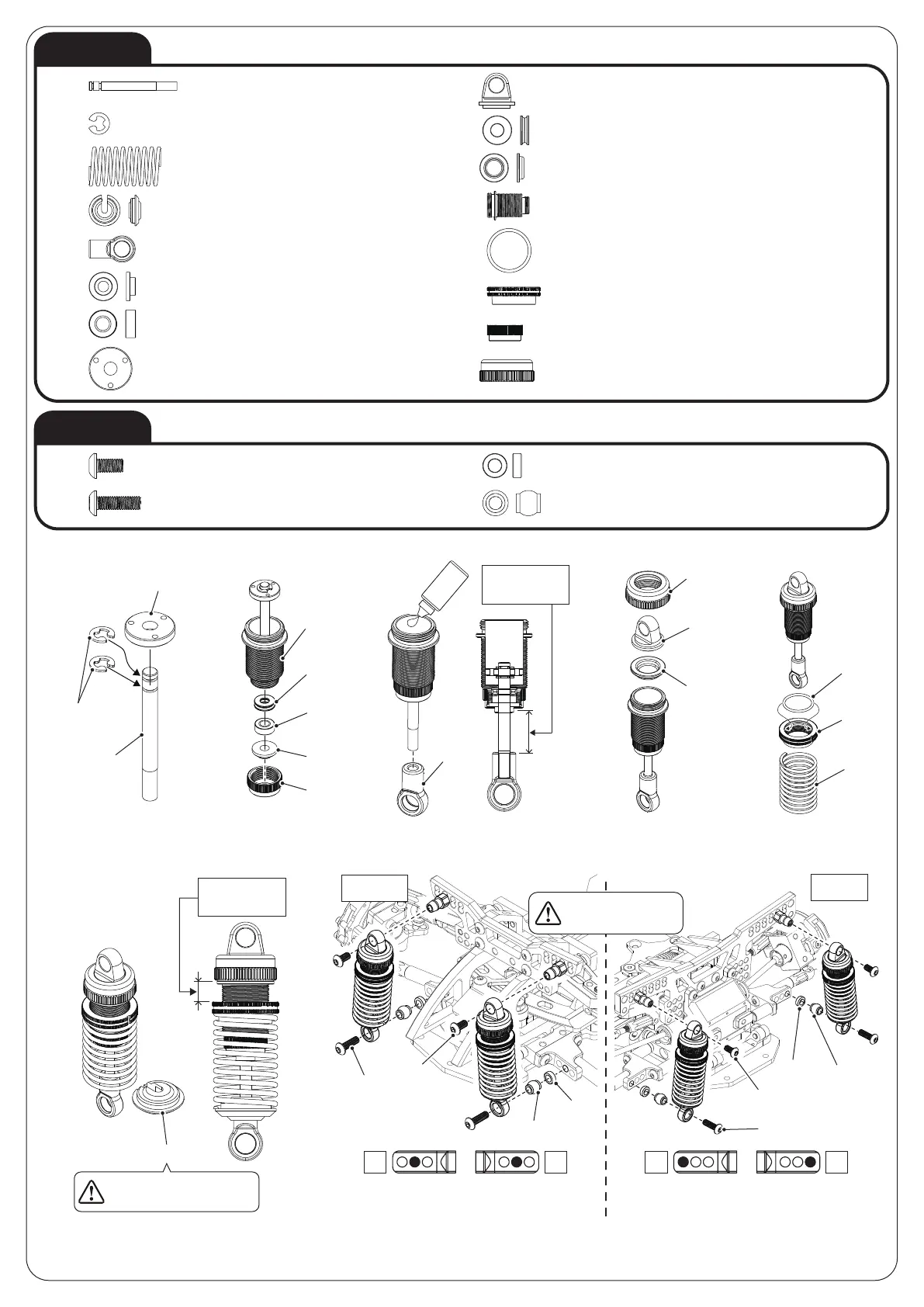

SHIBATA GRK5 - GRK5_manual_公開用_230123_P9

BAG15
14-2
×8
ショックロッド E リング
ShockrodE-ring
14-11
×4
ショックダイヤフラム
Shockoilseal
14-4
×4
ショックスプリングリテーナー
Shockspringretainer
14-5
×4
ショックロッドエンド
Shockrodend
14-6
×4
ショックロッドガイド
Shockrodguide
14-1
×4
ショックロッド 30mm(HDFC)
Shockpistonrod30mm(HDFC)
14-10
ショックロッド X リング
ShockrodX-ring
×4
14-12
ショックシリンダー (W207)
Shockcylinder(W207)
×4
14-13
ショックスプリングアジャスター用 O リング (W207)
ShockspringadjusterO-ring(W207)
×4
14-14
ショックスプリングアジャスター (W207)
Shockspringadjuster(W207)
×4
14-15
ショックロアキャップ (W207)
Shocklowercap(W207)
×4
BAG14
15-1
ボタンビスM3×6mm
ButtonheadscrewＭ3×6mm
×4
15-2
ボタンビスM3×10mm
ButtonheadscrewＭ3×10mm
×4
アルミスペーサー 3.0×2mm
Aluminumspacer3.0×2mm
×4
15-3
ショックローフリクションロアボール
Shock rod end bush (low friction)
×4
15-4
14-3
×4
ショックスプリング
Shockcoilspring
14-7
×4
ショックロッド O リングスペーサー
ShockrodO-ringspacer
14-8
×4
ショックピストン3 穴
Shockpiston3holes
14-9
×4
ショックアッパーマウント
Shockuppermount
14-16
×4
GRK5ショックシリンダーキャップ
GRK5Shockcylindercap
P.9
① ② ③ ④ ⑤
⑥ ⑦
F：12.5mm
R：15.0mm
F：3.00mm
R：3.10mm
14-2
14-1
14-8
# 300
OIL
14-5
14-16
14-9
14-11
14-13
14-14
14-3
奥まではめ込む
setthepartsdeeplyinside
14-4
Rear
15-3
15-4
15-1
15-2*
取付位置
Mountingposition
RL
取付位置
Mountingposition
RL
14-12
14-11
14-7
14-6
14-15
15-3
15-4
15-1
15-2*
Front
* 締めすぎ注意
*Don'tovertighten
