SHIBATA GRK5 - GRK5_manual_公開用_230123_P7

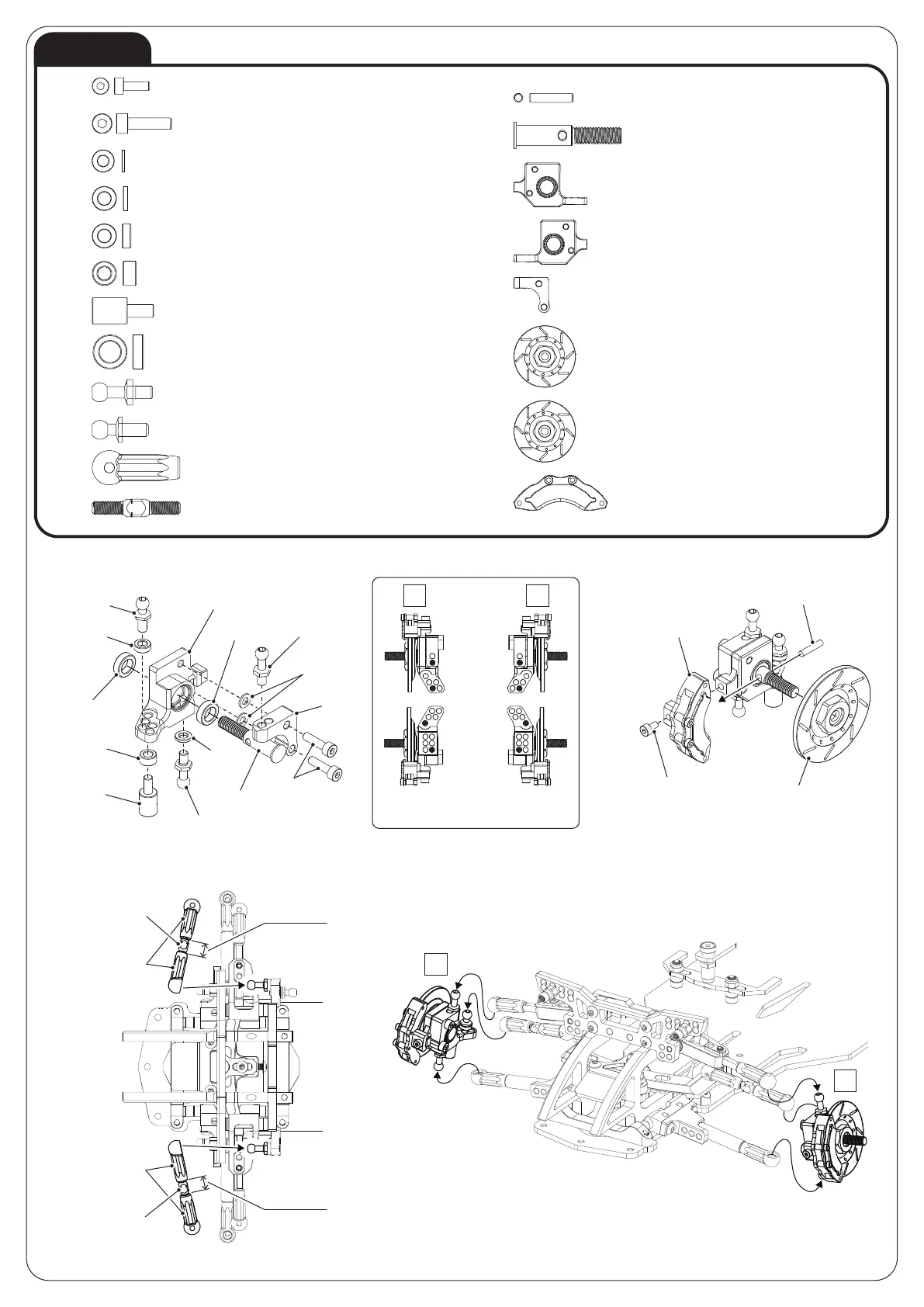

P.7
BAG12
12-13
×2
ピン 2×9.8mm
Pin2×9.8mm
12-14
×2
フロントアクスルシャフト
Frontaxleshaft
12-15
×1
マルチアングルナックル L
MultianglesteeringknuckleL
12-16
×1
マルチアングルナックル R
MultianglesteeringknuckleR
12-19
×1
ブレーキローター L
BrakerotorL
12-17
×2
マルチアングルナックルアダプター
Multianglesteeringknuckleadapter
12-18
×1
ブレーキローター R
BrakerotorR
12-20
×2
ビッグブレーキキャリパー
Bigbrakecaliper
取付位置
Mountingposition
RL
下面
Bottom
上面
Top
① ②
③
④
12-4
12-3
12-17
12-9
L:12-15
(R:12-16)
12-8
12-2
12-14
12-10
12-5
12-8
12-7
12-6
12-9
12-8
×4
ベアリング 850
Ballbearing8502.5mm
×2
12-7
ソリッドスペーサー 8mm
StandoffspacerM3×8mm
キャップビス M2.6×10mm
CapscrewM2.6×10mm
×4
12-2
×4
12-3
アルミスペーサー 2.6×0.5mm
Aluminumspacer2.6×0.5mm
12-12
×2
チタンターンバックル 20mm
Turn-buckleshaft20mm(Ti)
キャップビス M2×6mm
CapscrewM2×6mm
×2
12-1
アルミスペーサー 3.0×2mm
Aluminumspacer3.0×2mm
×2
12-5
12-6
×2
アルミスペーサー 3.0×3mm
Aluminumspacer3.0×3mm
アルミスペーサー 3.0×1mm
Aluminumspacer3.0×1mm
×2
12-4
12-9
×4
ピロボール SL(4.3mm)
Pivotball4.3mmSL
ピロボール MM(4.3mm)
Pivotball4.3mmMM
×2
12-10
ボールエンド ( スタンダード )
Ballend(medium)
×4
12-11
12-1
12-13
12-20
L:12-19
(R:12-18)
6.80mm
6.80mm
12-11
12-12
12-11
12-12
R
L
