SHIBATA GRK5 - GRK5_manual_公開用_230123_P10

P.10

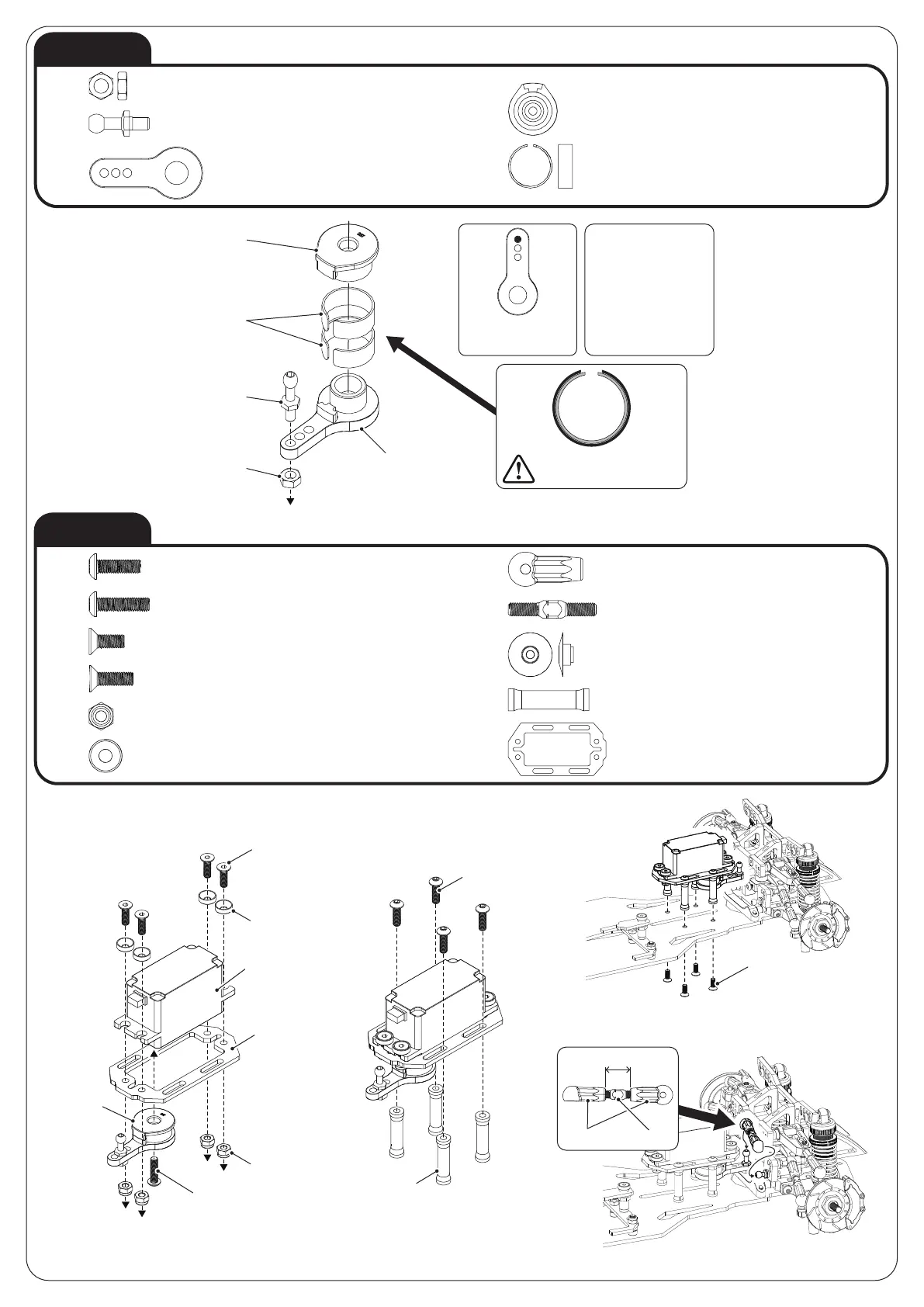

BAG16
サーボセイバー (23T/24T/25T)
Servosaver(23T/24T/25T)
×1
16-4
サーボセイバースプリング ( ハード )
Servosaverspring(hard)
×2
16-5
アルミサーボホーン
Aluminum servo horn
×1
16-3
ナットM3×2mm
NutM3×2mm
×1
16-1
16-2
×1
ピロボール SL(4.3mm)
Pivotball4.3mmSL
BAG17
×1
17-2
ボタンビスM3×12mm
ButtonheadscrewＭ3×12mm
皿ビス M3×8mm
CountersunkheadscrewM3×8mm
×4
17-3
17-1
ボタンビスM3×10mm
ButtonheadscrewＭ3×10mm
×4
17-6
アルミ皿ワッシャー S
RosettewasherS
×4
17-5
×4
ナイロンナット M3
NylonnutM3
17-4
皿ビスM3×10mm
CountersunkheadscrewM3×10mm
×4
17-7
×2
ボールエンド ( ショート )
Ballend(short)
17-8
×1
チタンターンバックル 20mm
Turn-buckleshaft20mm(Ti)
サーボセイバーキャップ
Servosavercap
×1
17-9
サーボマウントプレートスタンド 22mm
Servo mount plate post 22mm
×4
17-10
GRK5 サーボマウントプレート
GRK5Servo mount plate
×1
17-11
2 つ重ねる
Stacktwopiecestogether
サーボセイバー
Servosaver
・23T:KO,SANWA
・24T:HiTEC
・25T:FUTABA
取付位置
Mountingposition
① ②
③
④
17-2
17-4
×4
17-6
×4
17-5
×4
17-11
BAG16
サーボ ( 別売 )
Servomotor
(soldseparately)
17-1
×4
17-10
×4
16-4
16-3
16-5
16-2
16-1
17-3
×4
9.9mm
17-7 17-8
