SHIBATA GRK5 - GRK5_manual_公開用_230123_P3

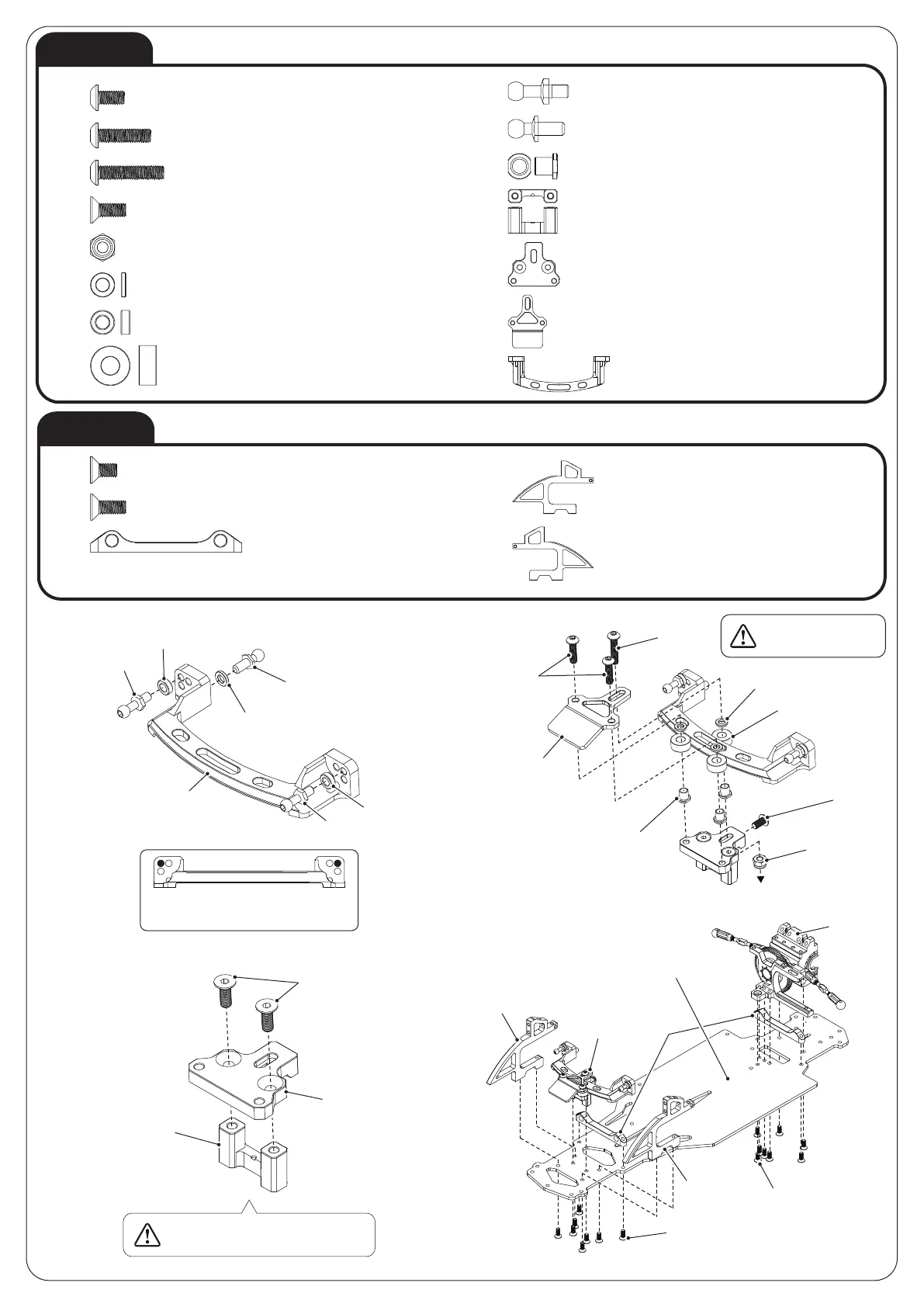

P.3
BAG3
3-9
×2
ピロボール SL(4.3mm)
Pivotball4.3mmSL
ピロボール MM(4.3mm)
Pivotball4.3mmMM
×1
3-10
レールラックベアリングブッシュ
Railrackbearingbush
×3
3-11
3-12
GRK5ステアリングラックマウントベース
GRK5Steeringrackmountbase
×1
3-13
GRK5ステアリングラックマウントプレート
GRK5Steeringrackmountplate
×1
3-14
GRK5ステアリングラックアッパープレート
GRK5Steeringrackupperplate
×1
GRK5ステアリングラック
GRK5Steeringrack
×1
3-15
BAG4
皿ビス M3×8mm
CountersunkheadscrewM3×8mm
×15
4-2
皿ビスM3×6mm
CountersunkheadscrewM3×6mm
×1
4-1
4-3
アルミサスマウント
Aluminumsuspensionmount
×2
4-4
GRK5ノーズコーンL
GRK5NoseconeL
×1
4-5
GRK5 ノーズコーンR
GRK5NoseconeR
×1
×2
3-2
ボタンビスM3×12mm
ButtonheadscrewＭ3×12mm
皿ビス M3×8mm
CountersunkheadscrewM3×8mm
×2
3-4
アルミスペーサー 3.0×1mm
Aluminumspacer3.0×1mm
×4
3-6
3-7
×2
アルミスペーサー 3.0×2mm
Aluminumspacer3.0×2mm
3-8
ベアリング940
Ballbearing9404mm
×3
3-1
ボタンビスM3×6mm
ButtonheadscrewＭ3×6mm
×1
ボタンビス M3×15mm
ButtonheadscrewM3×15mm
×1
3-3
3-5
×1
ナイロンナット M3
NylonnutM3
①
②
③
④
取付位置
Mountingposition
取付向き注意
CAUTION:checkMountingdirection
* ネジロック剤塗布
*ApplyThreadlocker
3-4
3-13
3-12
3-10
3-6
3-7
3-7
3-9
3-9
3-15
3-3
3-14
3-2
3-6
×3
3-8
×3
3-11
×3
3-1*
3-5
4-5
4-1
4-2
×15
4-4
4-3
BAG2
BAG3
GRK5メインシャーシ
GRK5Lowerdeck
