SHIBATA GRK5 - GRK5_manual_公開用_230123_P2

P.2

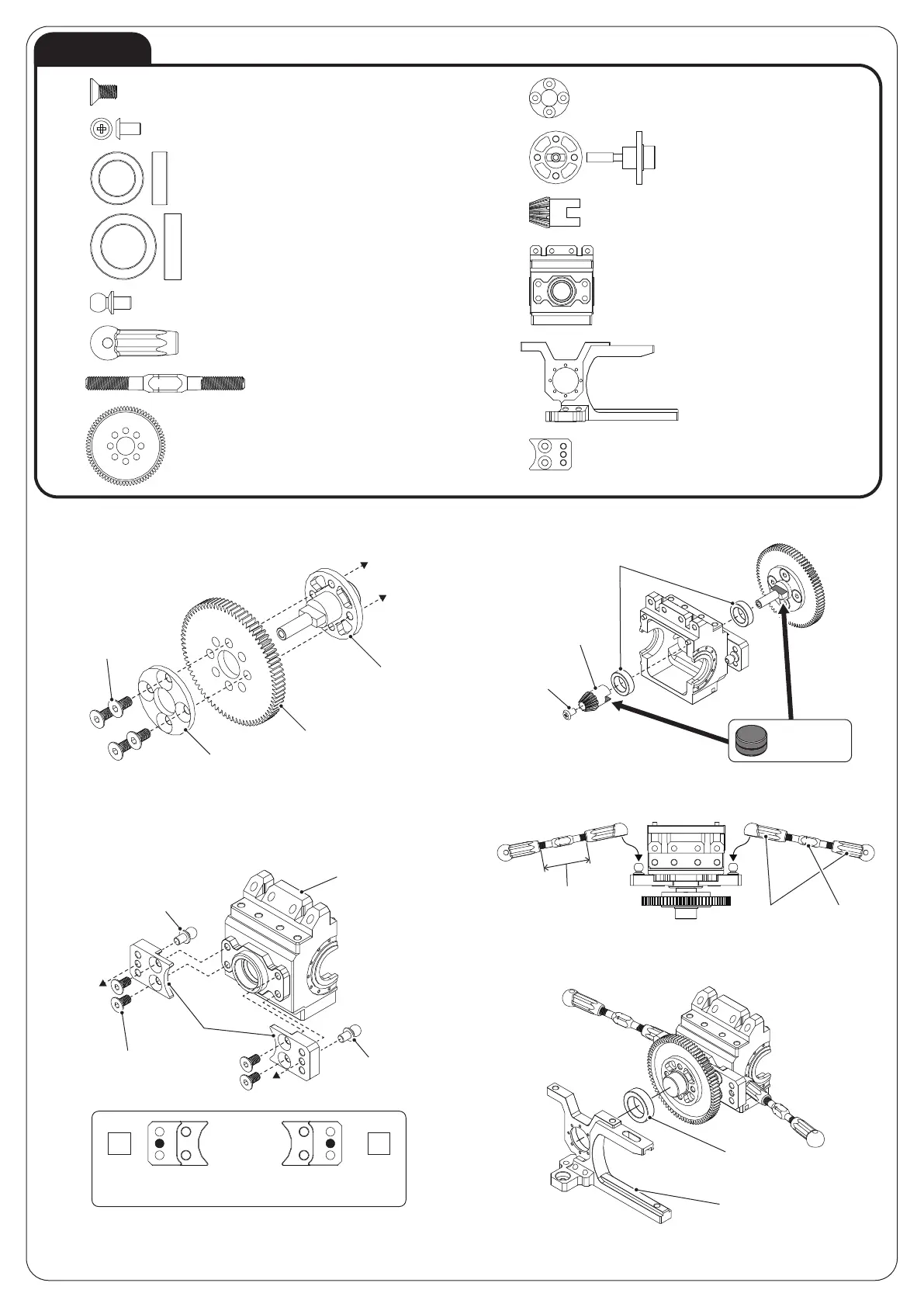

BAG2
①
②
③
④
皿ビスM3×6mm
CountersunkheadscrewM3×6mm
×8
2-1
2-3
ベアリング1280
Ballbearing12803.5mm
×2
2-4
ベアリング 1510
Ballbearing15104mm
×1
2-5
×2
ピロボール SS(4.3mm)
Pivotball4.3mmSS
ボールエンド ( スタンダード )
Ballend(medium)
×4
2-6
フラットヘッドビス M2.6×5mm
FlatheadscrewM2.6×5mm
×1
2-2
高精度切削レーシングスパーギヤ48p76T
High-precisioncuttingspurgear48p76T
×1
2-8
カーボンスパーギアホルダープレート
Spurgearholderplate(CFRP)
×1
2-9
GRK5ギアアダプター
GRK5Gearadapter
×1
2-10
GRK5ベベルギア 12T
GRK5Bevelpiniongear12T
×1
2-11
GRK5 アルミギアボックス
GRK5Aluminumgearbox
×1
2-12
2-13
GRK5モーターマウント
GRK5Motormount
×1
GRK5 トーコントロールプレート
GRK5Toeanglecontrolplate
×2
2-14
×2
2-7
チタンターンバックル 36mm
Turn-buckleshaft36mm(Ti)
取付位置
Mountingposition
RL
⑤
2-10
2-8
2-9
2-1
×4
2-12
2-5
2-5
2-1
×4
2-14
グリス(黒)
Blackgrease
2-3
2-11
2-2
2-4
2-13
2-6
2-7
21.3mm
