SHIBATA GRK5 - GRK5_manual_公開用_230123_P12

P.12

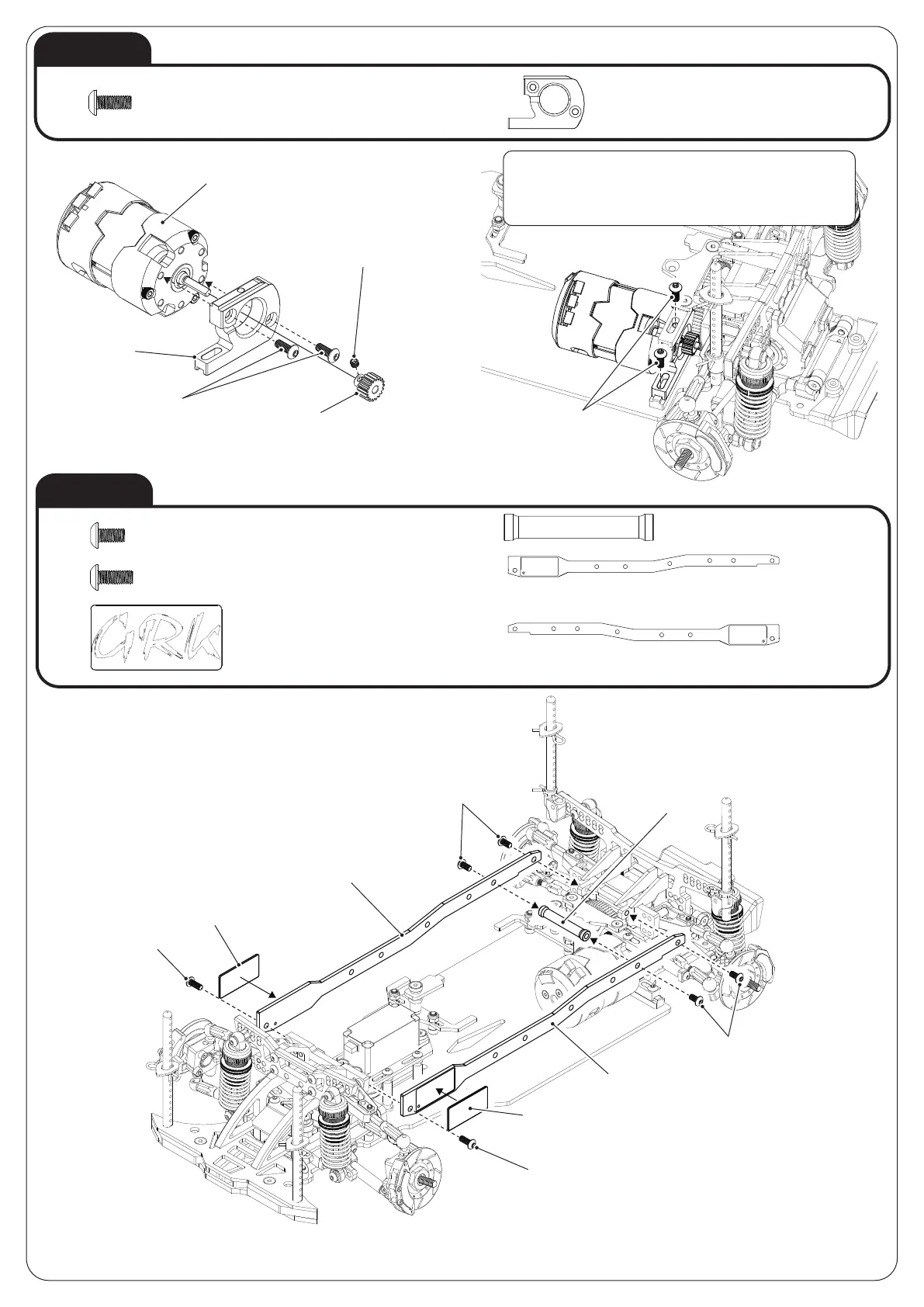

BAG20
×4
20-1
ボタンビス M3×8mm
ButtonheadscrewM3×8mm
BAG21
×2
21-2
ボタンビス M3×8mm
ButtonheadscrewM3×8mm
21-1
ボタンビスM3×6mm
ButtonheadscrewＭ3×6mm
×4
GRK プレート ( 大 )
GRKplate(L)
×2
21-3
GRK5モーターマウントアダプター
GRK5Motormountadapter
×1
20-2
アッパーデッキポスト 34mm
Upper deck beam34mm
×1
21-4
21-5
GRK5バーチカルアッパーデッキ L
GRK5VerticalupperdeckL
×1
21-6
GRK5バーチカルアッパーデッキ R
GRK5VerticalupperdeckR
×1
20-1
20-2
モーター ( 別売 )
Motor(soldseparately)
セットビス ( 別売 )
Setscrew(soldseparately)
ピニオンギア ( 別売 )
Piniongear(soldseparately)
20-1
ギヤが軽く回転するように隙間を調整し、
モーターを固定する
Adjusttheclearanceforgearstorunsmoothly
21-2
21-5
21-3
21-1
21-4
21-1
21-3
21-6
21-2
