⑨


FP2
FP1

FP1FP2
FP3













19

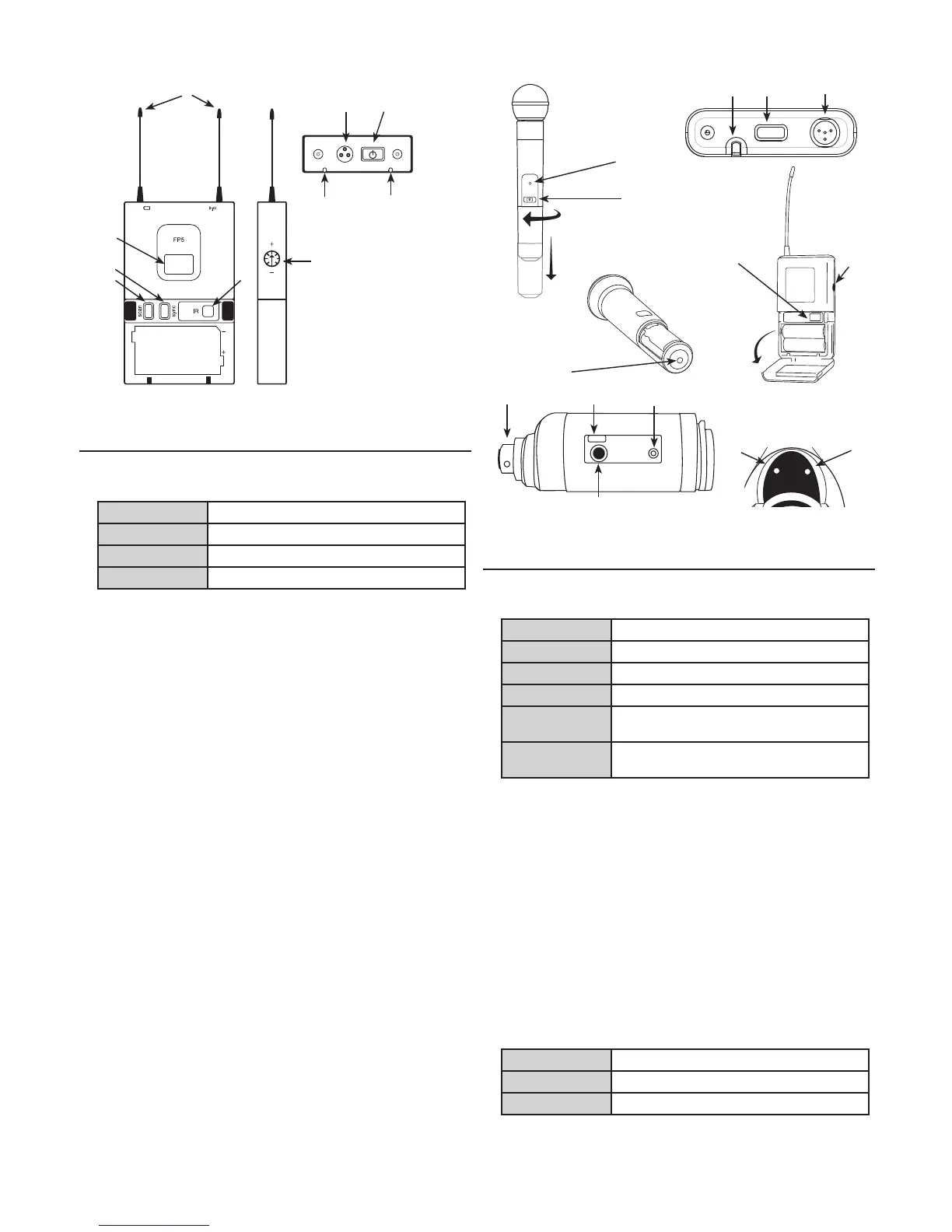

FP5 수신기
① 전원 LED
녹색
전원켜짐
노란색
건전지부족경고
빨간색
건전지거의없음,즉시교체
빨간색깜박임
건전지없음
② RF LED
송신기에성공적으로동기화되었을때(또는수동으로송신기의
주파수에조정되었을때)불이들어옴
③ 전원 버튼
켜거나끌때는누른채그대로있으면됩니다.
④ 적외선 (IR) 포트
주파수를일치시키기위한적외선광선을송신합니다.
⑤ TA3M 잭
오디오출력용TA3F케이블과함께사용.
⑥ 오디오 출력 게인
카메라또는레코더와같은장치에오디오출력레벨조정.
⑦ LCD 화면
GROUP및CHANNEL그리고건전지수명에대한현재설정표시.
⑧ 스캔 버튼
그룹 스캔: 오픈그룹과채널을찾기위해(3초간)누름.
채널 스캔: 현재그룹에서오픈채널을찾기위해눌렀다가놓음.
⑨ 동기(Sync) 버튼
수신기와송신기를정렬한다음sync를누름.파란색IRLED는동기가
성공적임을표시.
참고사항: sync와scan버튼을눌러그룹및채널번호를수동으로입력
하십시오.
⑩ 안테나
다이버시티수신용안테나2개.
송신기 컨트롤 및 커넥터
① 표시기 LED
녹색
준비
녹색깜박임
컨트롤이잠김
빨간색깜박임
IR송신진행중
고정빨간색
건전지전원낮음
시작시빨간색
깜박임
건전지없음(건전지를바꿀때까지송신기를
켤수없습니다)
동기화후빨간색
빠르게깜박임
송신기와수신기가호환되지않음.Shure의
리셀러에게문의하십시오.
② 전원 버튼
켜거나끌때는누른채그대로있으면됩니다.
③ 적외선 (IR) 포트
주파수를일치시키기위한적외선광선을수신합니다.여러시스템을
사용할때는,한번에하나의송신기IR포트만노출되어야합니다.
④ 4-핀 마이크 입력 잭
핀마이크또는헤드셋마이크용TA4F커넥터와함께사용하십시오.
⑤ 오디오 입력 게인
오디오레벨을조절합니다.
⑥ XLR 연결 (FP3만해당)
XLR마이크또는오디오기기의출력부에플러그를꽂음.
⑦ 오디오 입력 레벨 표시기(FP3만해당)
빨간색
신호클립
노란색
공칭피크
녹색
오디오있음
