⑨


FP2
FP1

FP1FP2
FP3













27

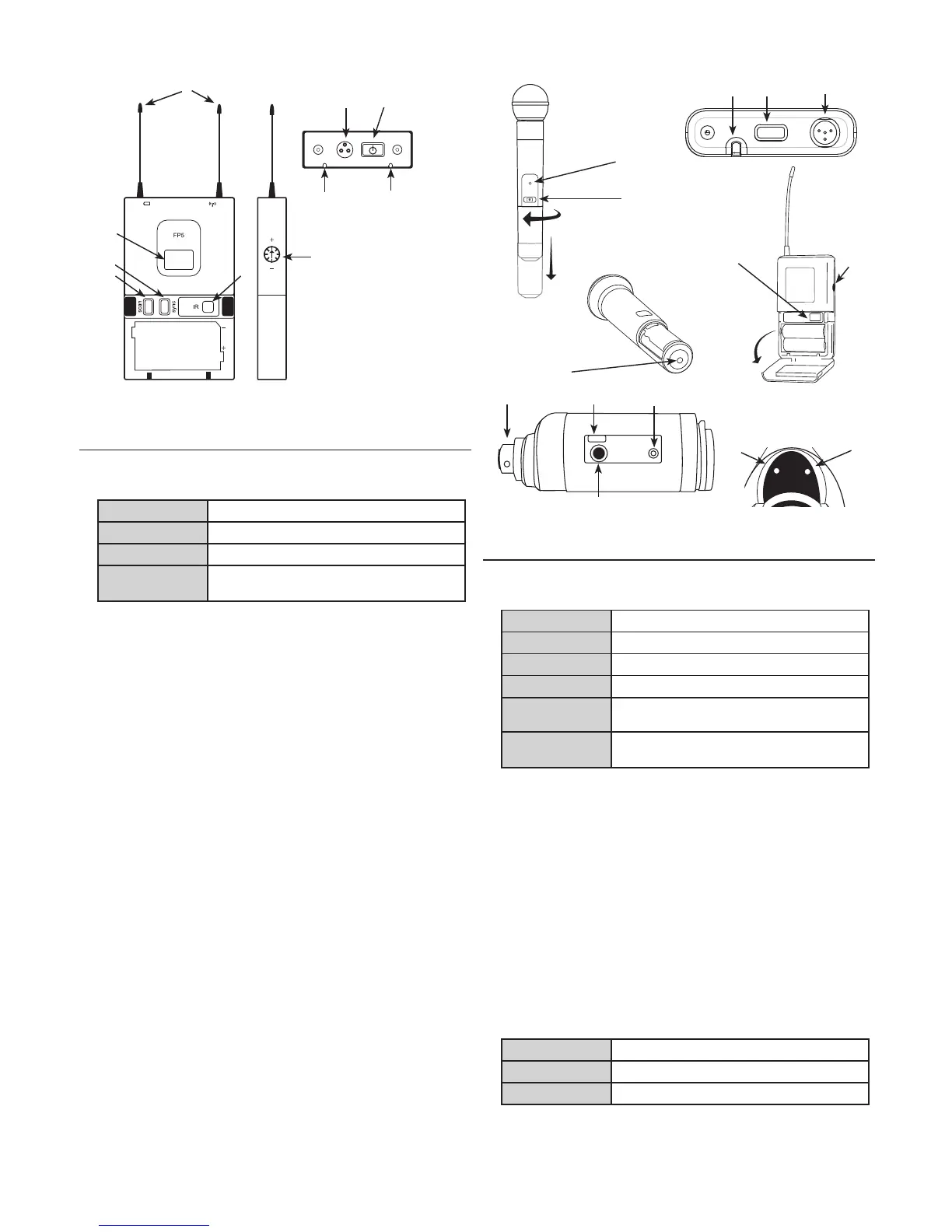

FP5 接收机
① 电源指示灯
绿色
电源打开
黄色
电池低电量警报
红色
电池电量过低，应立即更换电池
电源打开时闪烁
红色
电池已没电
② 射频指示灯
在与发射机同步成功，或手动调节到发射机频率时点亮
③ 电源按钮
按下并保持可打开或关闭电源。
④ 红外 (IR) 端口
发送红外波束，实现频率同步。
⑤ TA3M 插座
用于通过TA3F线缆实现音频输出。
⑥ 音频输出增益
调节到摄像机或录像机等设备的音频输出电平。
⑦ 液晶显示屏
显示GROUP和CHANNEL的当前设置值，以及电池寿命。
⑧ 扫描按钮
组扫描：按下并保持3秒钟可找到空闲的组和频道。
通道扫描：按下并松开可找到当前组中的空闲频道。
⑨ 同步按钮
对准接收机和发射机，并按下sync按钮。蓝色的红外指示灯用于表示
已同步成功。
注意：按下sync和scan按钮可手动输入组编号和频道编号
⑩ 天线
配有两部用于分集式接收的天线。
发射机控制部件和接头
① 指示灯发光二极管
绿色
准备就绪
绿色闪烁
控制部件已锁定
红色闪烁
正在进行红外传输
稳定红色
电池电量低
启动时呈红色闪烁
电池已没电（只有在更换电池后，发射机电源
才能打开）
同步后红色快速
闪烁
发射机与接收机不兼容；请与舒尔分销商联系
② 电源按钮
按下并保持，可打开或关闭电源。
③ 红外 (IR) 端口
接收红外波束，实现频率同步。使用多个系统时，每次只能露出一个发
射机的红外端口。
④ 4 针脚话筒输入插座
为领夹或头戴式话筒使用TA4F接头。
⑤ 音频输入增益
调节音频电平。
⑥ XLR 连接（仅FP3）
插入到XLR话筒或音频设备的输出接口。
⑦ 音频输入电平指示符（仅FP3）
红色
信号削波
黄色
标称峰值
绿色
音频存在
