⑨


FP2
FP1

FP1FP2
FP3













35

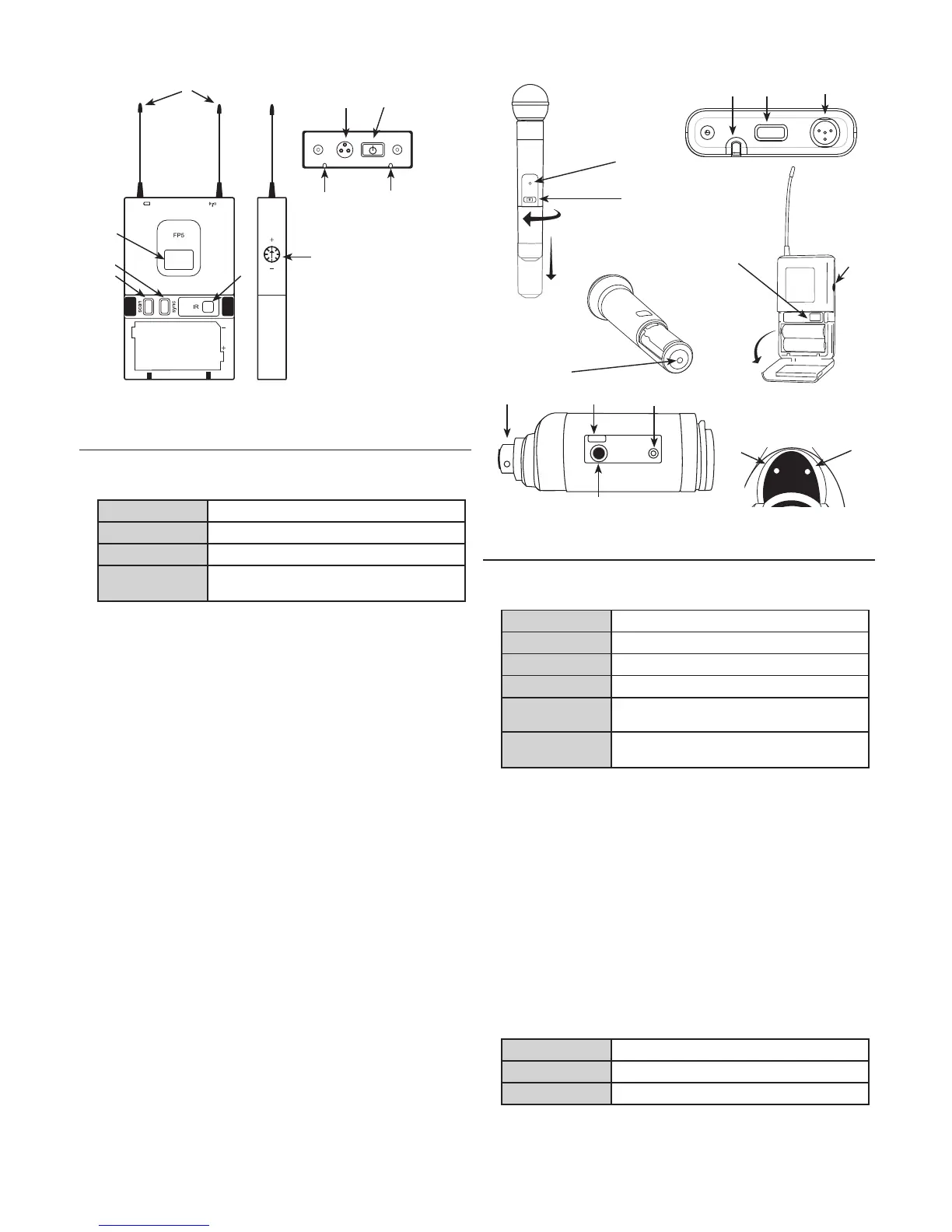

FP5 接收機
① 電源指示燈
綠色
電源打開
黃色
電池低電量警報
紅色
電池電量過低，應立即更換電池
電源打開時閃爍
紅色
電池已沒電
② 射頻指示燈
在與發射機同步成功，或手動調節到發射機頻率時點亮
③ 電源按鈕
按下並保持，可打開或關閉電源。
④ 紅外 (IR) 連接埠
發送紅外波束，實現頻率同步。
⑤ TA3M 插座
用於通過TA3F線纜實現音訊輸出。
⑥ 音訊輸出增益
調節到攝像機或錄像機等設備的音訊輸出電平。
⑦ 液晶顯示屏
顯示GROUP和CHANNEL的當前設定值，以及電池壽命。
⑧ 掃描按鈕
組掃描：按下並保持3秒鐘可找到空閒的組和頻道。
通道掃描：按下並鬆開可找到當前組中的空閒頻道。
⑨ 同步按鈕
對準接收機和發射機，並按下sync按鈕。藍色的紅外指示燈用於表示
已同步成功。
注意：按下sync和scan按鈕可手動輸入組編號和頻道編號
⑩ 天線
配有兩部用於分集式接收的天線。
發射機控制部件和接頭
① 指示燈發光二極管
綠色
準備就緒
綠色閃爍
控制部件已鎖定
紅色閃爍
正在進行紅外傳輸
穩定紅色
電池電量低
啟動時呈紅色閃爍
電池已沒電（只有在更換電池後，發射機電源
才能打開）
同步後紅色快速
閃爍
發射機與接收機不相容；請與舒爾分銷商聯繫
② 電源按鈕
按下並保持，可打開或關閉電源。
③ 紅外 (IR) 連接埠
接收紅外波束，實現頻率同步。使用多個系統時，每次只能露出一個發
射機的紅外連接埠。
④ 4 針腳話筒輸入插座
為領夾或頭戴式話筒使用TA4F接頭。
⑤ 音訊輸入增益
調節音訊電平。
⑥ XLR 連接（僅FP3）
插入到XLR話筒或音訊設備的輸出接口。
⑦ 音訊輸入電平指示符（僅FP3）
紅色
訊號削波
黃色
標稱峰值
綠色
音訊存在
