Shure FP5 - Page 45








⑨


FP2
FP1

FP1FP2
FP3













43

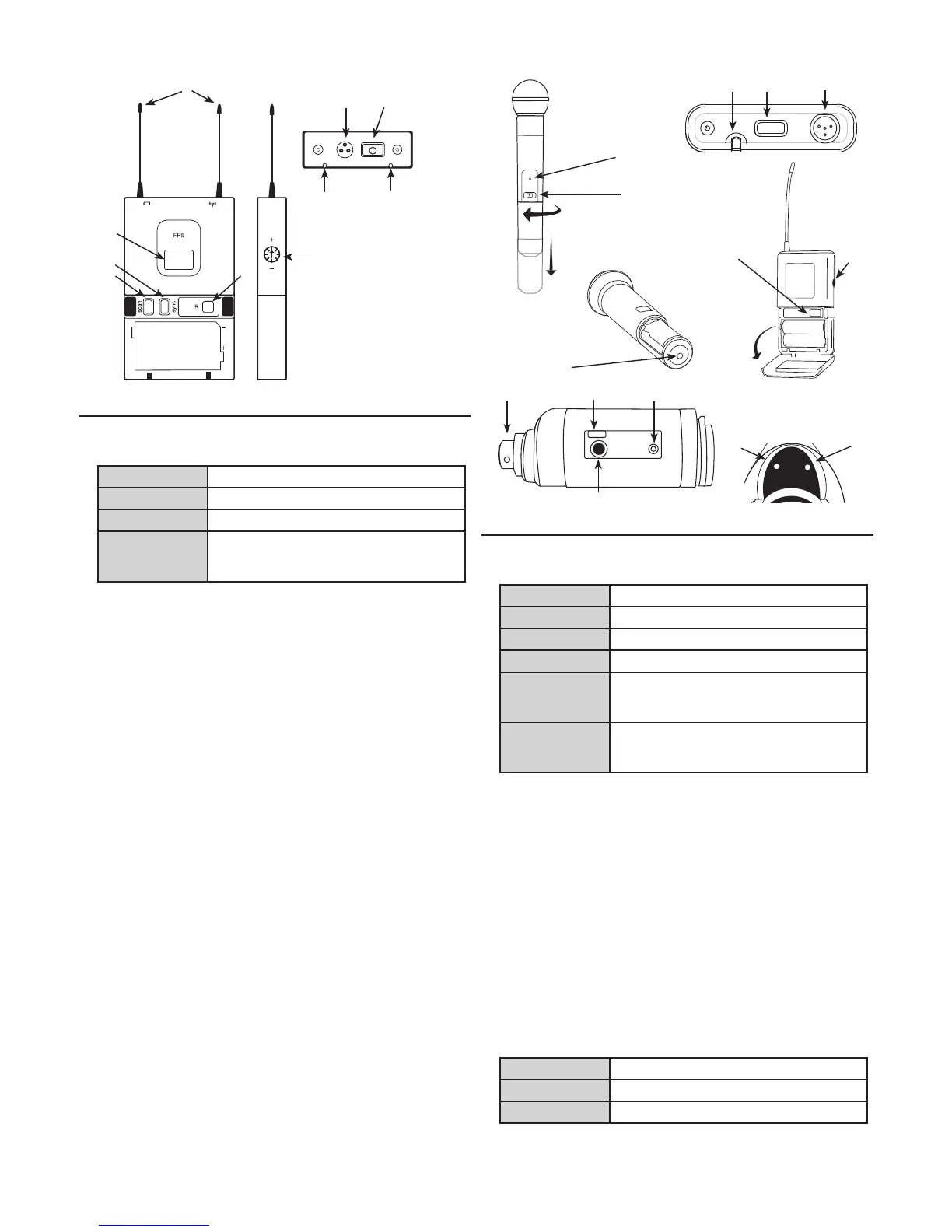

Receiver FP5
① Lampi LED Daya
Hijau
Daya aktif
Kuning
Peringatan baterai lemah
Merah
Baterai sangat lemah, segera diganti
Lampu warna
merah aktif
berkedip
Baterai mati
② LAMPU LED FR
Terang bila berhasil disinkronkan ke pemancar (atau disetel manual ke
frekuensi pemancar)
③ Tombol Daya
Tekan dan tahan hingga daya on atau off.
④ Lubang Infra merah (IM)
Mengirim sinar infra merah untuk mensinkronkan frekuensi.
⑤ Jack TA3M
Gunakan dengan kabel TA3F untuk audio keluar.
⑥ Penguatan Output Audio
Menyesuaikan tingkat output audio ke perangkat seperti kamera atau
perekam.
⑦ Layar LCD
Menampilkan pengaturan terbaru untuk GROUP dan CHANNEL dan
daya tahan baterai.
⑧ Tombol Pemindaian
Pemindaian kelompok: Tekan dan tahan (3 detik) untuk mendapatkan
kelompok dan saluran terbuka.
Pemindaian saluran: Tekan dan lepaskan untuk mendapatkan saluran
terbuka pada kelompok terbaru.
⑨ Tombol sinkronisasi
Sejajarkan receiver dan pemancar lalu tekan sync. Lampu LED IR
warna biru menunjukkan sinkronisasi berhasil
Catatan: Tekan sync dan scan tombol untuk memasukkan nomor ke-
lompok dan saluran secara manual.
⑩ Antena
Dua antena untuk berbagai penerimaan.
Pengontrol dan Konektor Pemancar
① Lampu LED Indikator
Hijau
Siap
Hijau berkedip
Kontrol terkunci
Merah berkedip
Pengiriman IR sedang berlangsung
Merah terang
Kemampuan baterai lemah
Merah
berkedip saat
menghidupkan
Baterai mati (pemancar tidak dapat dihidupkan
hingga baterai diganti)
Merah berkedip
cepat setelah
sinkronisasi
Pemancar dan receiver tidak kompatibel;
hubungi agen Shure Anda
② Tombol Daya
Tekan dan tahan hingga daya on atau off.
③ Lubang Infra merah (IR)
Menerima sinar infra merah untuk mensinkronkan frekuensi. Ketika
menggunakan sistem multipel, hanya satu lubang IR pemancar yang
harus dipaparkan pada saat itu.
④ Jack Input Mikrofon 4-Pin
Gunakan pada konektor TA4F untuk mikrofon lavalier atau headset.
⑤ Penguatan Input Audio
Menyesuaikan tingkat audio.
⑥ Koneksi XLR (hanya untuk FP3)
Pasang ke mikrofon XLR atau output perangkat audio.
⑦ Indikator Tingkat Input Audio (hanya untuk FP3)
Merah
jepitan Sinyal
Kuning
Puncak nominal
Hijau
Audio siap
