Shure Microflex MX418D Information

15
Collegamento al mixer automatico
Utilizzate queste impostazioni in caso di collega-
mento del microfono ad un mixer automatico o
altro dispositivo di silenziamento dell’audio e di
comando del LED.
1. Collegate i terminali logici al mixer automatico.
Collegate l’ingresso LED all’uscita di porta per
illuminare il LED quando è attivo quel canale.
2. Impostate l’interruttore DIP 3 su on. Ciò disat-
tiva il pulsante di silenziamento (il microfono
trasferisce l’audio indipendentemente dallo
stato del pulsante, premuto o non premuto).
3. Impostate l’interruttore DIP 1 per configurare
la modalità di invio della logica dell’USCITA
INTERRUTTORE da parte del pulsante di
silenziamento.
Terminali logici
Verde (MASSA LOGICA): si collega alla massa
logica di un mixer automatico, commutatore o al-
tra apparecchiatura.
Arancione (INGRESSO LED): impostate
l’interruttore DIP 3 su on per usare l’INGRESSO
LED. Il terminale assorbe 5 V c.c. e, se in cortocir-
cuito alla MASSA LOGICA, il LED si accende.
Bianco (USCITA INTERRUTTORE): fornisce
logica TTL (0 V c.c. o 5 V c.c.) in risposta al pul-
sante di silenziamento. Impostate l’interruttore
DIP 1 in alto per l’azione momentanea o le due
posizioni. Se si applica alimentazione virtuale,
la logica si inizializza ad un livello alto (5 V
c.c.). L’interruttore DIP 2 non ha alcun effetto
sull’USCITA INTERRUTTORE.

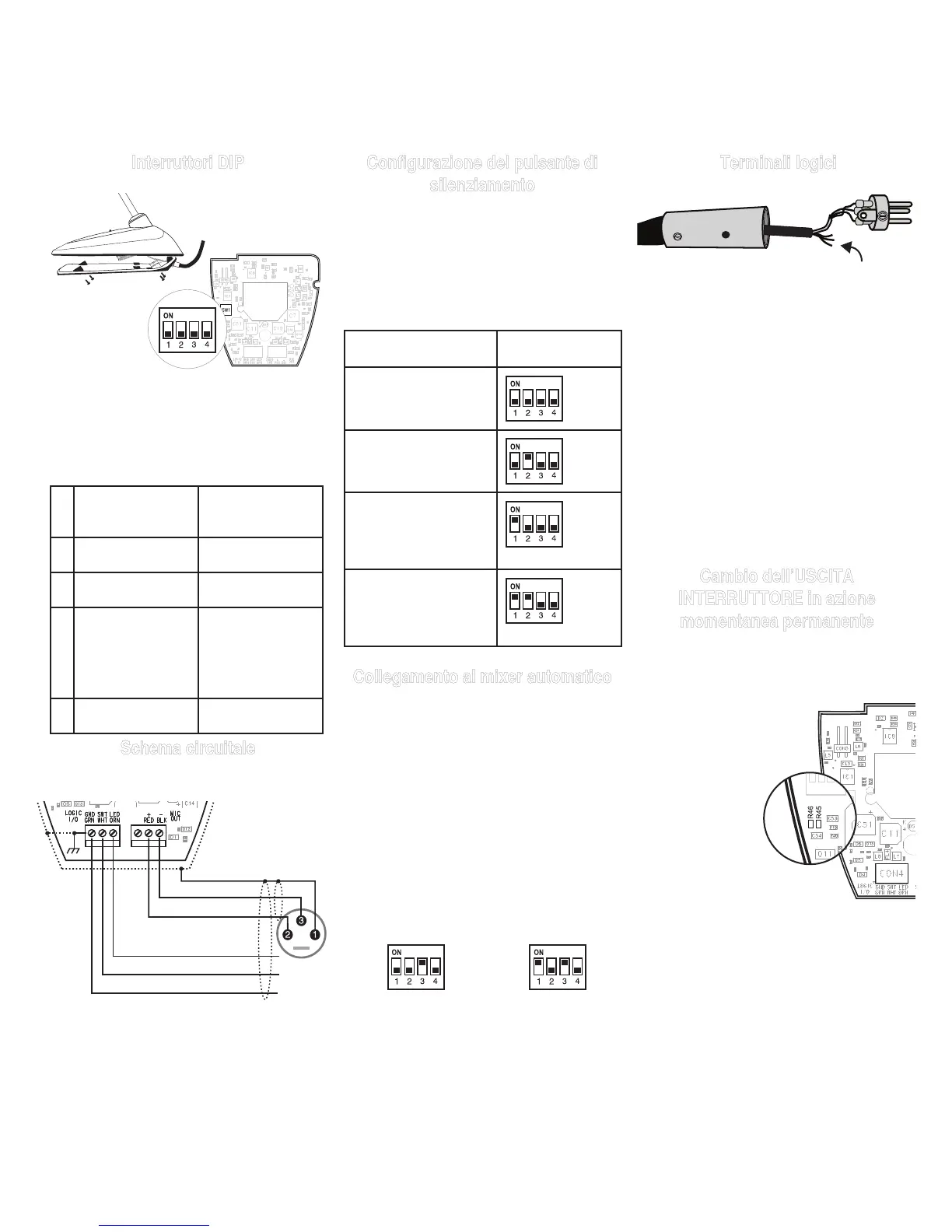

Interruttori DIP
Usate gli interruttori DIP per configurare le
impostazioni logiche e lo stato del pulsante di
silenziamento.
gli interruttori DIP vengono coperti in fabbrica con
del nastro trasparente. Rimuovete il nastro per
modificare le impostazioni degli interruttori.
OFF (impostazi-
one predefinita di
fabbrica)
ON
1 Momentaneo Attivazione/
disattivazione
2 Silenziamento medi-
ante pressione
Attivazione mediante
pressione
3 Pulsante di silenzia-
mento attivato, il LED
si accende quando il
microfono è attivo
Disattivazione del
pulsante di silen-
ziamento (microfono
sempre acceso), il
terminale logico co-
manda il LED
4 -- Modifica logica
personalizzata
Cambio dell’USCITA
INTERRUTTORE in azione
momentanea permanente
Usate le modifiche indicate di seguito nelle
situazioni in cui l’interfaccia logica in uso rich-
iede la chiusura momentanea dell’USCITA
INTERRUTTORE, ma desiderate che il pulsante
di silenziamento attivi o disat-
tivi il microfono (interruttore
DIP 1 ON, 3 OFF).
1. Accedete alla scheda cir-
cuitale all’interno della
base del microfono.
2. Rimuovete il
resistore in cor-
rispondenza di R45
e rimontatelo in cor-
rispondenza di R46.
Configurazione del pulsante di
silenziamento
Usate gli interruttori DIP 1 e 2 per configurare
il pulsante di silenziamento, come indicato di
seguito.
assicuratevi di impostare l’interruttore DIP 3 su off
(impostazione predefinita di fabbrica) in modo che
il pulsante di silenziamento comandi l’audio dal
microfono.
Funzione
dell’interruttore
Impostazione de-
gli interruttori DIP
Momentaneo: silenzia-
mento mediante pressione
(impostazione di fabbrica).
Momentaneo: attivazione
mediante pressione
Attivazione/disattivazione:
(On mediante pressione/
Off mediante pressione): il
microfono è attivo quando
è acceso
Attivazione/disattivazione:
(On mediante pressione/
Off mediante pressione):
il microfono è silenziato
quando è acceso
Momentaneo: pres-
sione = 0 V c.c., rilas-
cio = 5 V c.c.
Attivazione/disattivazi-
one: iniziale = 5 V c.c.,
pressione = 0 V c.c.
Schema circuitale
NOTA – la massa audio e la massa logica sono
collegate elettricamente alla base del microfono.
SWITCH OUT (Bianco)
LED IN (Arancione)
Audio + (Rosso)
Audio – (Nero)

Shure Microflex MX418D Specifications

General

Type	Condenser
Polar Pattern	Cardioid
Output Impedance	180 ohms
Power Requirements	11-52 V DC phantom power (2.0 mA)
Connector	XLR
Boom Length	18 inches
Frequency Response	50 Hz - 17 kHz
Sensitivity	-33 dBV/Pa (22 mV)
