Shure Microflex MX418D Information

18

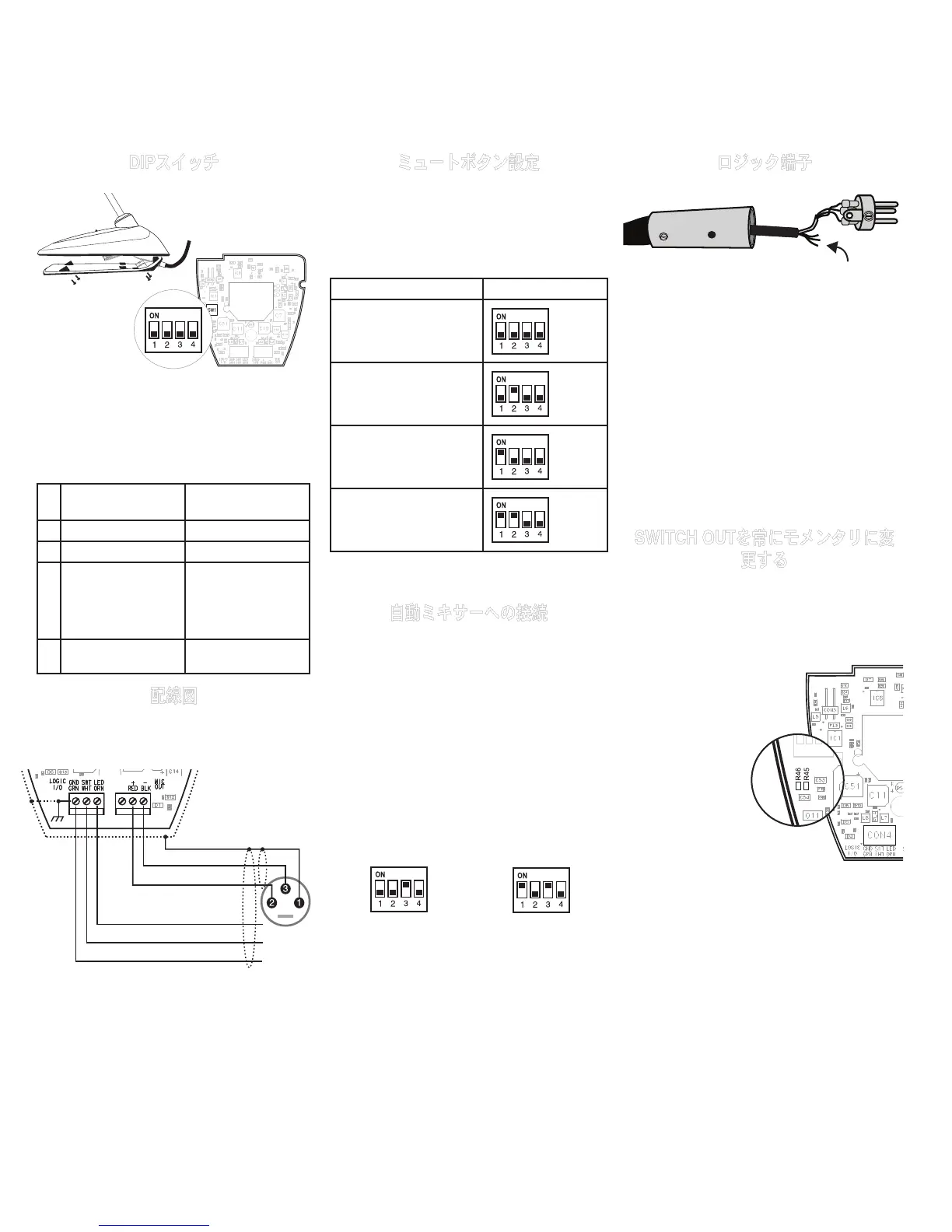

自動ミキサーへの接続
これらの設定は、自動ミキサー、または音声をミ
ュートしLEDを制御する他の装置にマイクロホン
を接続する場合に使用してください。
1. ロジック端子を自動ミキサーに接続します。
LEDINをゲート出力に接続すると、チャンネ
ルがゲートオンしたときにLEDが点灯します。
2. DIPスイッチ3をオンに設定します。これによ
りミュートボタンが無効になります（ボタンを
押しているかいないかに関わらずマイクロホン
は音を伝えます）。
3. DIPスイッチを1にセットし、ミュートボタン
がSWITCHOUTロジックを送る方法を設定し
ます：
ロジック端子
緑色():自動ミキサー、切り換え装置、他の機器
のロジックアースに接続します。
オレンジ(LEDIN):DIPスイッチ3をオンにセッ
トしてLEDINを使用します。端子は5Vdcを出
し、LOGICGROUNDにショートしたとき、LED
がオンになります。
白(SWITCHOUT):ミュートボタンに反応して
TTLロジック（0Vdcまたは5Vdc）を提供しま
す。DIPスイッチ1をモメンタリまたはトグルに
セットします。ファンタム電源を使用したとき、
ロジックはハイ（5Vdc）で開始します。DIPス
イッチはSWITCHOUTに影響しません。
DIPスイッチ
ロジック設定とミュートボタンを設定するには
DIPスイッチを使用します。
DIPスイッチは、透明なテープで覆われて出荷さ
れます。スイッチ設定を変える際はテープを取
り除いてください。
OFF (工場出荷時デ
フォルト)
ON
1 モメンタリ トグル
2 押してミュート 押して話す
3 ミュートボタンを有
効にしているとき、
マイクがアクティブ
の場合LEDが点灯し
ます。
ミュートボタンを無
効にし（マイクロホ
ンは常にオン）、
ロジック端子がLED
を制御
4 -- カスタムロジック
変更
SWITCH OUTを常にモメンタリに変
更する
ロジックインターフェースがSWITCHOUTのモ
メンタリのクローズを要求し、ミュートボタンで
マイクロホンを切り替えたい場合（DIPスイッチ1
オン、3オフ）、次の変更を行ってください：
1. マイクロホンベースの回路板にアクセスしま
す。
2. R45の抵抗を取り外し、R46
に設置します。
ミュートボタン設定
DIPスイッチ1および2でミュートボタンを次のよ
うに設定します。
ミュートボタンがマイクロホンから音声を制御す
るよう、DIPスイッチ3はオフ（工場出荷時デフォ
ルト）であることを確認してください。
スイッチ機能 DIPスイッチ設定
モメンタリ:押してミュー
ト（出荷時）
モメンタリ:押して話す
トグル:(押してオン/押し
てオフ):電源をオンにする
とマイクはアクティブに
なります
トグル:(押してオン/押し
てオフ):電源をオンにす
るとマイクはミュートに
なります
モメンタリ:プッシ
ュ=0Vdc、リリー
ス=5Vdc
トグル:初
期=5Vdc、プッシ
ュ=0Vdc
配線図
注意： 音声と論理接地は電気的にマイクロホン
ベースに接続されています。
SWITCHOUT(白)
LED IN (Orange)
音声+(赤色)
音声–(黒色)

Shure Microflex MX418D Specifications

General

Type	Condenser
Polar Pattern	Cardioid
Output Impedance	180 ohms
Power Requirements	11-52 V DC phantom power (2.0 mA)
Connector	XLR
Boom Length	18 inches
Frequency Response	50 Hz - 17 kHz
Sensitivity	-33 dBV/Pa (22 mV)
