Raccordement à un mélangeur
automatique
Utiliser ces réglages pour raccorder le micro-
phone à un mélangeur automatique ou un autre
appareil qui coupe le son et contrôle le témoin
DEL.
1. Connecter les bornes logiques au mélangeur
automatique. Raccorder l’entrée DEL à la sortie
d’obturateur pour que le témoin DEL s’allume
quand ce canal est activé.
2. Régler le micro-interrupteur 3 sur on. Ceci
désactive le bouton de coupure du son (le mi-
crophone fait passer le signal audio, que l’on
appuie sur le bouton ou non).
3. Régler le micro-interrupteur 1 pour configurer la
façon dont le bouton de coupure du son trans-
met la logique COUPURE :
Bornes logiques
Vert (MASSE LOGIQUE ): pour la connexion à la
masse logique d’un mélangeur automatique, d’un
commutateur ou d’un autre appareil.
Orange (ENTRÉE DEL ): Régler le micro-inter-
rupteur 3 sur on pour utiliser ENTRÉE DEL. La
borne reçoit 5 V c.c. et en cas de court-circuit à
MASSE LOGIQUE, le témoin DEL s’allume.
Blanc (COUPURE ): procure un signal logique
TTL (0 V c.c. ou 5 V c.c.) en réaction au bouton
de coupure du son. Régler le micro-interrupt-
eur 1 pour instantané ou alternance. Quand
l’alimentation fantôme est appliquée, la logique
s’initialise à la valeur haute (5 V c.c.). Le micro-
interrupteur 2 n’a aucun effet sur COUPURE.

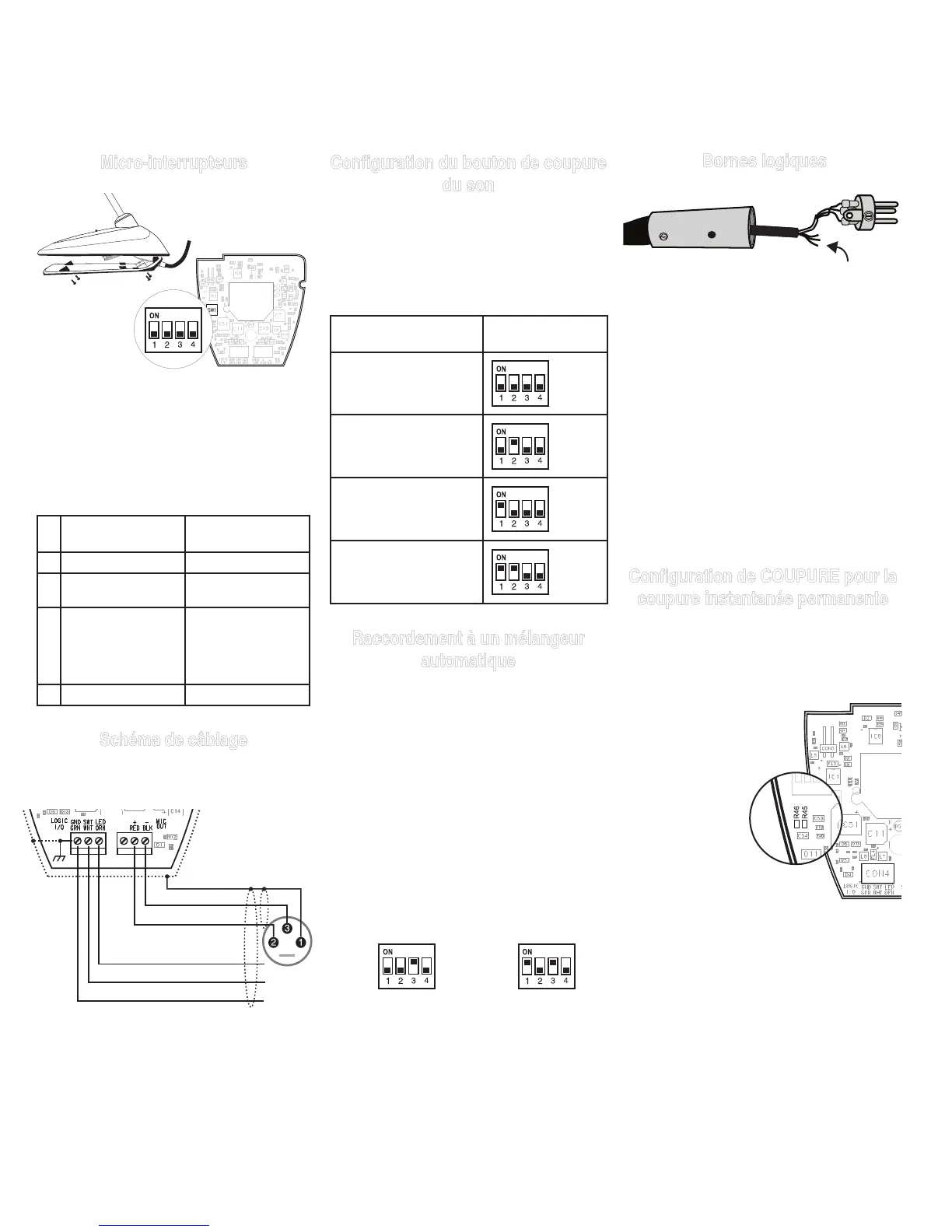

Micro-interrupteurs
Utiliser les micro-interrupteurs pour configurer les
réglages logiques et le comportement du bouton
de coupure du son.
Les micro-interrupteurs sont recouverts à l’usine
d’un morceau de ruban adhésif transparent.
Enlever le ruban adhésif pour changer les réglag-
es d’interrupteur.
ARRÊT (défaut
usine)
MARCHE
1 Instantané Alternance
2 Appuyer pour couper
le son
Appuyer pour parler
3 Bouton de coupure
du son activé; le
témoin DEL s’allume
quand le micro est
actif
Bouton de coupure
du son désactivé (mi-
cro toujours activé);
la borne logique con-
trôle le témoin DEL
4 -- Modification spéciale
Configuration de COUPURE pour la
coupure instantanée permanente
Utiliser la modification suivante dans les situa-
tions où l’interface logique requiert une fermeture
instantanée de COUPURE, mais que l’utilisateur
veut que le bouton de coupure du son fasse al-
terner le microphone (micro-interrupteur 1 ON, 3
OFF) :
1. Accéder au circuit imprimé
à l’intérieur de la base du
microphone.
2. Enlever la résistance à
R45 et la remettre à
l’emplacement R46.
Configuration du bouton de coupure
du son
Utiliser les micro-interrupteurs 1 et 2 pour config-
urer le bouton de coupure du son, comme suit.
Veiller à régler le micro-interrupteur 3 sur off
(défaut usine) de façon à ce que le bouton
de coupure du son contrôle le son à partir du
microphone.
Fonction d’interrupteur Réglage des mi-
cro-interrupteurs
Instantané : appuyer pour
couper le son (réglage
usine)
Instantané : appuyer pour
parler
Alternance : (appuyer
pour ouvrir/couper) : le
micro est actif quand sous
tension
Alternance : (appuyer pour
ouvrir/couper) : le micro
est coupé quand sous
tension
Instantané : appuy-
er = 0 V c.c., relâch-
er = 5 V c.c.
Alternance : ini-
tial = 5 V c.c., ap-
puyer = 0 V c.c.
Schéma de câblage
REMARQUE : Le couvercle inférieur doit
être branché à la base du micro pour pouvoir
fonctionner.
SWITCH OUT (Blanc)
LED IN (Orange)
Audio + (Rouge)
Audio – (Noir)

Shure Microflex MX418D Specifications

General

Type	Condenser
Polar Pattern	Cardioid
Output Impedance	180 ohms
Power Requirements	11-52 V DC phantom power (2.0 mA)
Connector	XLR
Boom Length	18 inches
Frequency Response	50 Hz - 17 kHz
Sensitivity	-33 dBV/Pa (22 mV)
