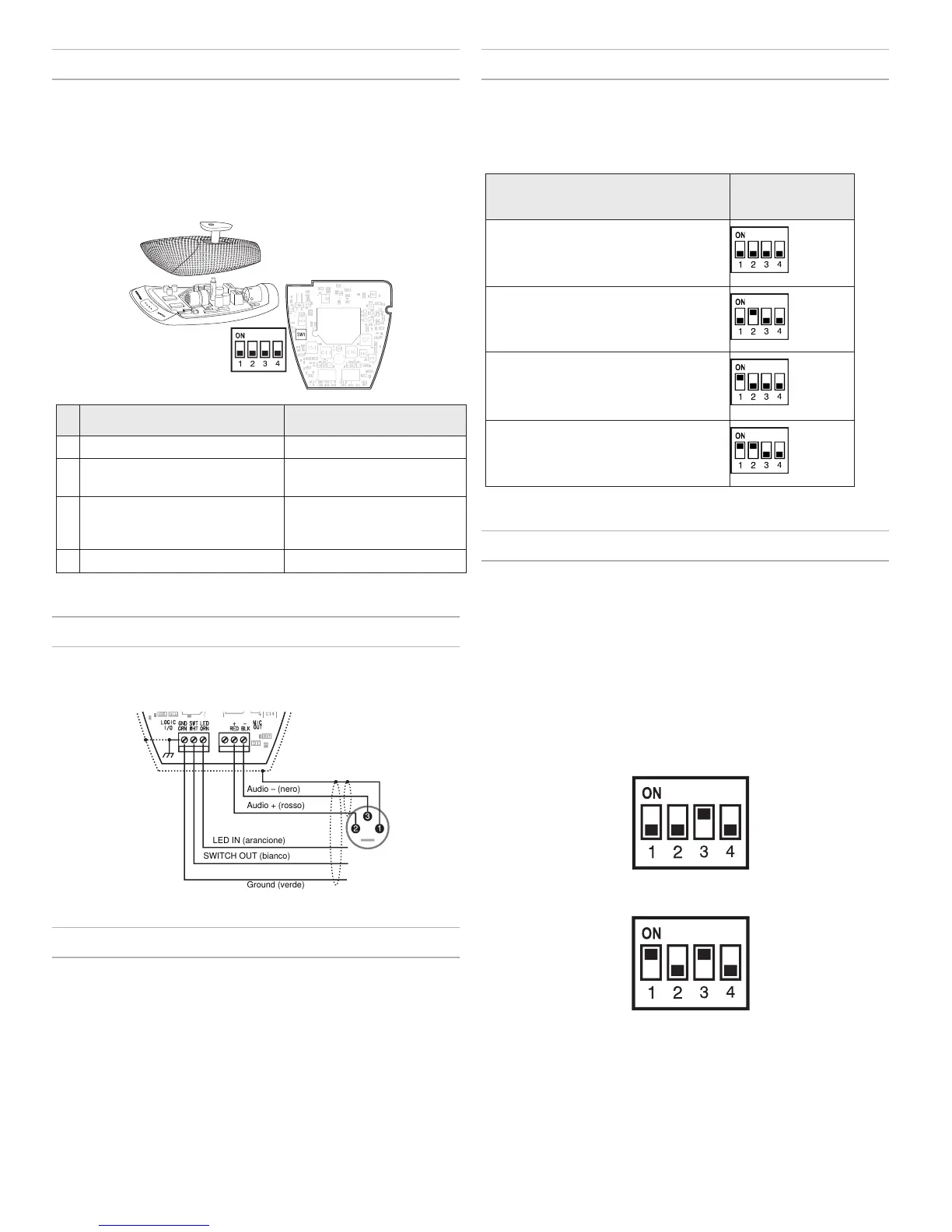

Interruttori DIP
Usate gli switch DIP per configurare le impostazioni logiche e lo stato del
tasto di mute.
Gli switch DIP sono coperti in fabbrica con del nastro trasparente.
Rimuovete il nastro per modificare le impostazioni degli switch.
Nota: il coperchio inferiore deve essere chiuso affinché il microfono
funzioni.
OFF (impostazione di default) ON
1 Momentaneo Attivazione/disattivazione
2 Silenziamento mediante pressione Attivazione mediante
pressione
3 Pulsante di mute attivato, il LED
si accende quando il microfono è
attivo
Pulsante di mute disattivato
(microfono sempre acceso), il
segnale logico controlla il LED
4 -- --
Schema circuitale
NOTA: la massa audio e la massa logica sono collegate alla base del
microfono.
Configurazione del tasto di mute
Usate gli switch DIP 1 e 2 per configurare il tasto di mute, come indicato
di seguito.
Impostate lo switch DIP 3 su off (impostazione di default) in modo che il
tasto di mute controlli l'audio dal microfono.
Funzione dello switch
Settaggio degli
switch DIP
Momentaneo: silenziamento mediante
pressione (impostazione di fabbrica).
Momentaneo: premere per mettere in
mute
Attivazione/disattivazione: (Premere
On/Premere Off): il microfono è attivo
all'accensione
Attivazione/disattivazione: (Premere On/
Premere Off): il microfono è in mute
all'accensione
Collegamento ad un mixer automatico
Utilizzate queste impostazioni in caso di collegamento del microfono ad
un mixer automatico o ad un altro dispositivo che mette in mute l'audio e
controlla il LED.
1. Collegate i terminali logici al mixer automatico. Collegate il LED IN
all'uscita gate per far illuminare il LED quando quel canale è attivato.
2. Impostate lo switch DIP 3 su on. Questo disattiva il tas-
to di mute (il microfono trasferisce l'audio indipendente-
mente dallo stato del tasto, premuto o non premuto).
3. Impostate lo switch DIP 1 per configurare come il tas-
to di mute invia il segnale logico a SWITCH OUT:
Momentaneo: premuto = 0 V c.c., rilasciato = 5 V c.c.
Attivazione/disattivazione: iniziale = 5 V c.c., premuto = 0 V c.c.
Terminali logici
Verde (MASSA LOGICA): Collegate alla massa logica di un mixer auto-
matico, commutatore od altra apparecchiatura.
Arancione (LED IN): impostate lo switch DIP 3 su on per usare il LED IN.
Se cortocircuitato con la MASSA LOGICA, il LED si accende.
Bianco (SWITCH OUT): fornisce un segnale logica TTL (0 Vcc o 5 Vcc)
in risposta al tasto di mute. Impostate lo switch DIP 1 per l'azione momen-
tanea o le due posizioni attivazione/disattivazione. Se si applica l'alimen-
tazione phantom, la logica si inizializza ad un livello alto (5 Vcc). Lo switch
DIP 2 non ha alcun effetto su SWITCH OUT.
