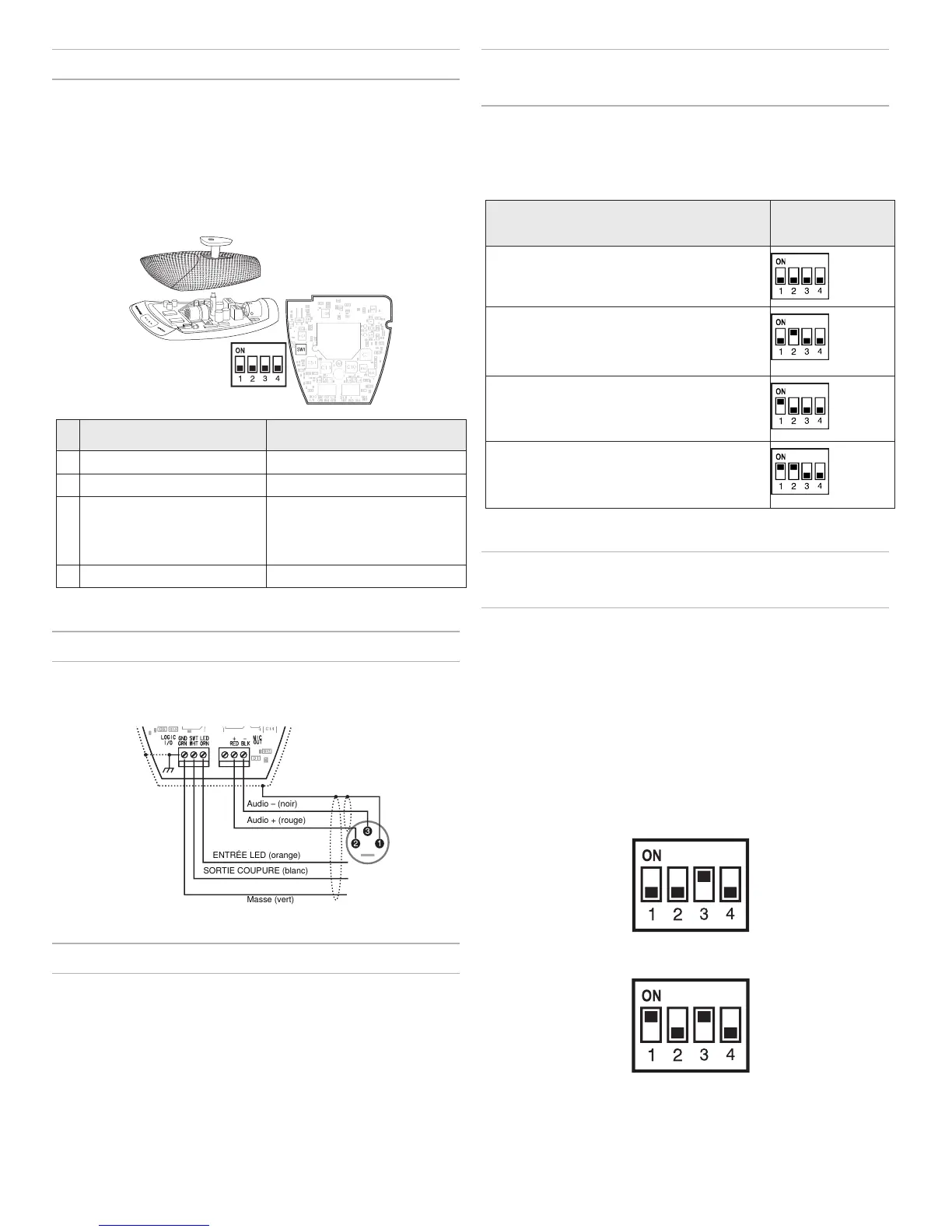

Micro-interrupteurs
Utiliser les micro-interrupteurs pour configurer les réglages logiques et
définir le comportement du bouton de coupure du son.
Les micro-interrupteurs sont recouverts à l'usine d'un morceau de ruban
adhésif transparent. Enlever le ruban adhésif pour changer les réglages
d'interrupteur.
Remarque : Le cache inférieur doit être fermé pour que le microphone
fonctionne.
ARRÊT (défaut usine) ON
1 Instantané Alternance
2 Appuyer pour couper le son Appuyer pour parler
3 Bouton de coupure du son ac-
tivé ; le voyant à LED s’allume
quand le micro est actif
Bouton de coupure du son dés-
activé (micro toujours activé); la
borne logique contrôle le voyant
à LED
4 -- --
Schéma de câblage
REMARQUE : Les masses audio et logique sont branchées à la base du
micro.
Masse (vert)
SORTIE COUPURE (blanc)
ENTRÉE LED (orange)
Audio + (rouge)
Audio – (noir)
Configuration du bouton de coupure du
son
Utiliser les micro-interrupteurs 1 et 2 pour configurer le bouton de coupure
du son, comme suit.
Veiller à régler le micro-interrupteur 3 sur off (défaut usine) de façon à ce
que le bouton de coupure du son contrôle le son à partir du microphone.
Fonction d'interrupteur
Réglage des
micro-interrupteurs
Mode fugitif : appuyer pour couper le son
(réglage usine).
Mode fugitif : appuyer pour parler
Mode bascule : (appuyer pour activer/désactiver)
: le micro est actif quand il est mis sous tension
Mode bascule : (appuyer pour activer/désactiver)
: le micro est désactivé quand il est mis sous
tension
Raccordement à un mélangeur
automatique
Utiliser ces réglages pour raccorder le microphone à un mélangeur au-
tomatique ou un autre appareil qui coupe le son et contrôle le voyant à
LED.
1. Connecter les fils logiques au mélangeur automatique.
Raccorder l'ENTRÉE LED à la sortie gate pour que le voy-
ant à LED s'allume quand le canal est activé.
2. Régler le micro-interrupteur 3 sur on. Ceci désactive le bou-
ton de coupure du son (le microphone laisse passer le sig-
nal audio, que l'on appuie sur le bouton ou non).
3. Régler le micro-interrupteur 1 pour configurer la façon dont le
bouton de coupure du son transmet la logique de COUPURE :
Fugitif : appuyer = 0 V c.c., relâcher = 5 V c.c.
Bascule : initial = 5 V c.c., appuyer = 0 V c.c.
Câblage logique
Vert (MASSE LOGIQUE) : pour la connexion à la masse logique, d'un
mélangeur automatique, d'un commutateur ou d'un autre appareil.
Orange (ENTRÉE LED) : Régler le micro-interrupteur 3 sur on pour uti-
liser l'ENTRÉE LED. Lorsqu’il est connecté à la MASSE LOGIQUE, le
voyant à LED s'allume.
Blanc (SORTIE COUPURE) : délivre un signal logique TTL (0 V c.c. ou 5
V c.c.) en réponse au bouton de coupure du son. Régler le micro-interrup-
teur 1 pour le mode fugitif ou bascule. Quand l'alimentation fantôme est
appliquée, la logique s'initialise à la valeur haute (5 V c.c.). Le micro-inter-
rupteur 2 n'a aucun effet sur la sortie COUPURE.
