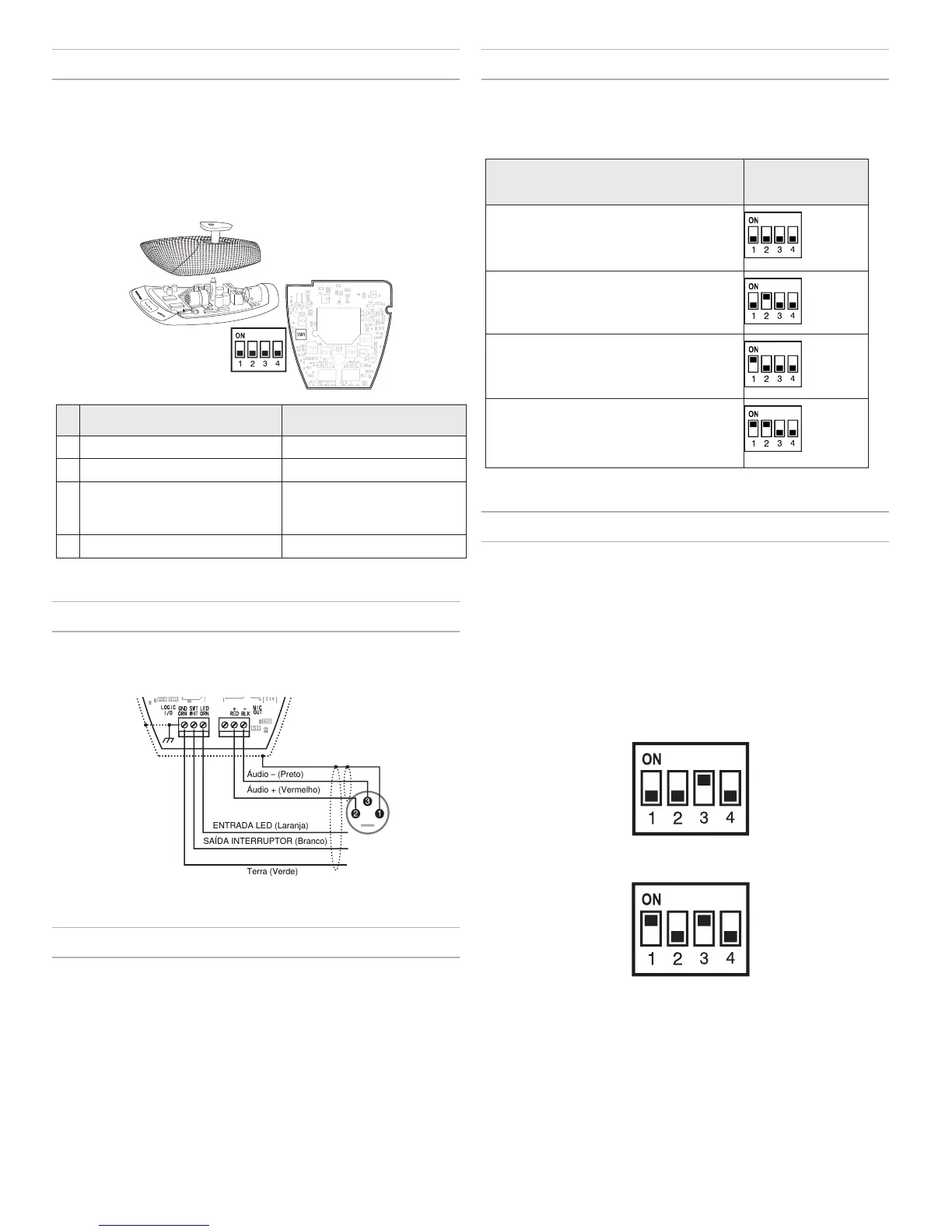

Interruptores DIP
Use as chaves DIP para configurar os ajustes lógicos e o comportamento
do botão mudo.
As chaves DIP são cobertas com uma fita transparente na fábrica.
Remova a fita para modificar as configurações das chaves.
Observação: A tampa inferior deve estar fechada para que o microfone
funcione.
DESLIGADO (padrão de fábrica) LIGADO
1 Momentaneamente Alternância
2 Pressione para mudo Pressione para falar
3 Botão mudo ativado, o LED
acende quando o microfone está
ativo
Desabilitar o botão mudo (mi-
crofone sempre ativado), LED
de controles lógicos
4 -- --
Diagrama da Fiação
OBSERVAÇÃO: O terra do áudio e lógico são conectados na base do
microfone.
Terra (Verde)
SAÍDA INTERRUPTOR (Branco)
ENTRADA LED (Laranja)
Áudio + (Vermelho)
Áudio – (Preto)
Configuração do Botão Mudo
Use as chaves DIP 1 e 2 para configurar o botão mudo como a seguir:
Certifique-se de que a chave DIP 3 está desligada (padrão de fábrica)
para que o botão mudo controle o áudio do microfone.
Função da Chave
Configuração da
Chave DIP
Momentâneo: pressione para mudo (con-
forme é fornecido).
Momentâneo: pressione para falar
Chavear: (Pressione para ligar/Pressione
para desligar): Microfone está ativo quando
ligado
Chavear: (Pressione para ligar/Pressione
para desligar): Microfone está mudo quando
ligado
Conexão a um Mixer Automático
Use estas configurações se estiver conectando o microfone a um mixer
automático ou a outro dispositivo que emudece o áudio e controla o LED.
1. Conecte os fios lógicos ao mixer automático. Conecte
a ENTRADA DO LED à saída do canal para ilumi-
nar o LED quando esse canal é ativado.
2. Ligue a chave DIP 3. Isso desativa o botão mudo (o microfone pas-
sa o áudio independente do botão estar ou não pressionado).
3. Ajuste a chave DIP 1 para configurar como o botão
mudo envia a lógica SAÍDA DO INTERRUPTOR:
Momentâneo: pressionar = 0 Vdc, liberar = 5 Vdc
Chavear: inicial = 5 Vdc, pressionar = 0 Vdc
Fiação Lógica
Verde (TERRA LÓGICO): Conecta-se ao terra lógico de um mixer au-
tomático, chaveador ou outro equipamento.
Laranja (ENTRADA LED) Ligue a chave DIP 3 para usar a ENTRADA
LED. Quando em curto com o TERRA LÓGICO, o LED acende.
Branco (SAÍDA INTERRUPTOR): Fornece lógica TTL (0 Vdc ou 5 Vdc)
em resposta ao botão mudo. Configure a chave DIP 1 para momentâ-
neo ou chavear. Quando a alimentação fantasma é aplicada, a lógica é
inicializada em alta (5 Vdc). A chave DIP 2 não tem efeito na SAÍDA DO
INTERRUPTOR.
