21

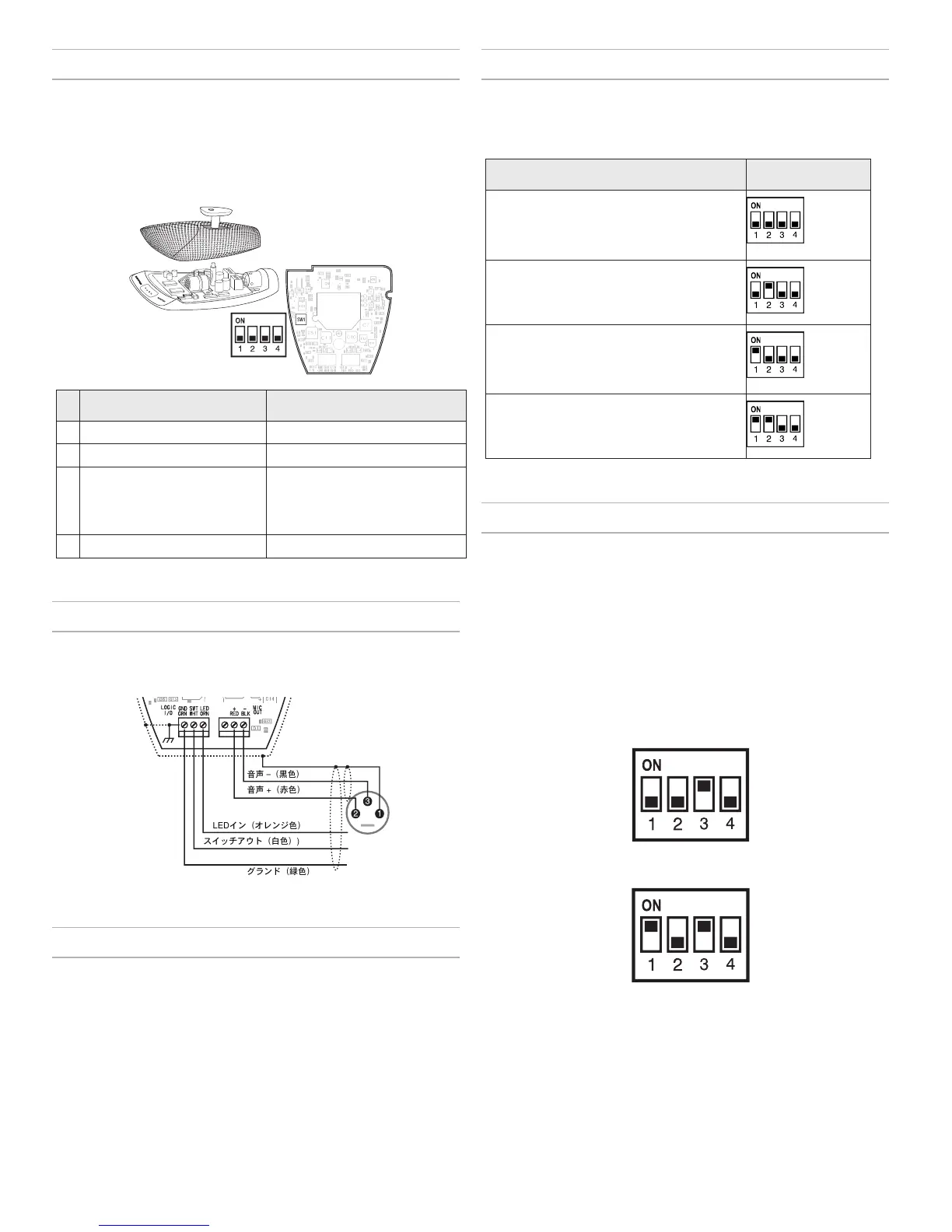

DIPスイッチ
ロジック設定とミュートボタンを設定するにはDIPスイッチを使用しま
す。
DIPスイッチは、透明なテープで覆われて出荷されます。スイッチ設定を
変える際はテープを取り除いてください。
メモ:マイクロホン使用時には底面のカバーは必ず閉じてください。
OFF(工場出荷時の設定) ON
1 モーメンタリ トグル
2 プッシュトゥミュート プッシュトゥトーク
3 ミュートボタンが有効で、マイ
クがアクティブになるとLEDが
明るくなります
ミュートボタンを無効にする
と、(マイクロホンは常にオンで
す),ロジックがLEDをコントロー
ルします
4 -- --
配線図
注: 音声とロジックグランドはマイクロホンベースに接続されていま
す。
グランド(緑色)
スイッチアウト(白色))
LEDイン(オレンジ色)
音声 +(赤色)
音声 –(黒色)
ミュートボタン設定
DIPスイッチ1および2でミュートボタンは次のように設定されます。
ミュートボタンがマイクロホンからの音声を制御させるには、DIPスイッ
チ3がオフ(工場出荷時デフォルト)であることを確認してください。
スイッチ機能 DIPスイッチ設定
モーメンタリー:押してミュート(出荷時)
モーメンタリー:押してトーク
トグル:(押してオン/押してオフ):電源をオ
ンにしたときマイクはアクティブ
トグル:(押してオン/押してオフ):電源をオ
ンにしたときマイクはミュート
オートミキサーへの接続
これらの設定は、オートミキサーあるいは音声のミュートやLEDを制御す
る他の装置にマイクロホンを接続する場合に使用します。
1. ロジック配線をオートミキサーに接続します。LEDIN
をゲート出力に接続すると、チャンネルのゲート
がオンになったときにLEDが点灯します。
2. DIPスイッチ3をオンに設定します。これによりミュー
トボタンが無効になります(ボタンを押しているかいな
いかに関わらずマイクロホンは音を伝えます)。
3. DIPスイッチを1にセットし、ミュートボタンが
SWITCHOUTロジックを送る方法を設定します:
モーメンタリー: 押す = DC 0 V、離す = DC 5 V
トグル: 初期 = DC 5 V、押す = DC 0 V
ロジック配線
緑色(ロジックグランド):オートミキサー、スイッチャー、その他の機
器のロジックグランドに接続します。
オレンジ(LEDイン):DIPスイッチ3をオンに設定すると、LEDINを使
用できます。ロジックグランドにショートすると、LEDが点灯します。
白色(スイッチアウト):ミュートボタンに対応してTTLロジック(DC0
VまたはDC5V)を出力します。DIPスイッチ1により、モーメンタリー
またはトグルにセットします。ファンタム電源が供給されると、ロジッ
クはハイ(DC5V)に初期化されます。DIPスイッチ2はスイッチアウト
には影響しません。
