13. M.2 2242/2260/2280 M key slot
M.2 2242/2260/2280 M key 插槽
M.2-2242/2260/2280 (M) Steckplatz
Emplacement M.2 2242/2260/2280 M
Ranura M.2 2242/2260/2280 M
M.2 2242/2260/2280 M キースロット
Слот M.2 2242/2260/2280 M ключ
M.2 2242/2260/2280 M key 插槽
14. Power jack (DC IN)
DC 電源連接埠
DC-Stromanschluss
Prise alimentation DC
Conexión de la fuente de alimentación (CC)
DC電源 ポート
Гнездо для подключе ния питания (DC IN)
电源插孔 (直流电输入)
15. LAN Ports
網路連接埠
Netzwerk-Anschlüsse
Prises LAN
Puertos LAN
LAN ポート
Сетевые LAN-порты
LAN 连接端口
17. DisplayPort
DisplayPort 連接埠
DisplayPort-Anschluss
Prise DisplayPort
DisplayPort
ディスプレイポート
DisplayPort
DisplayPort 端口
18. HDMI Ports
HDMI 連接埠
HDMI-Anschlüsse
Prises HDMI
Puertos HDMI
HDMI ポート
HDMI порт
HDMI 端口

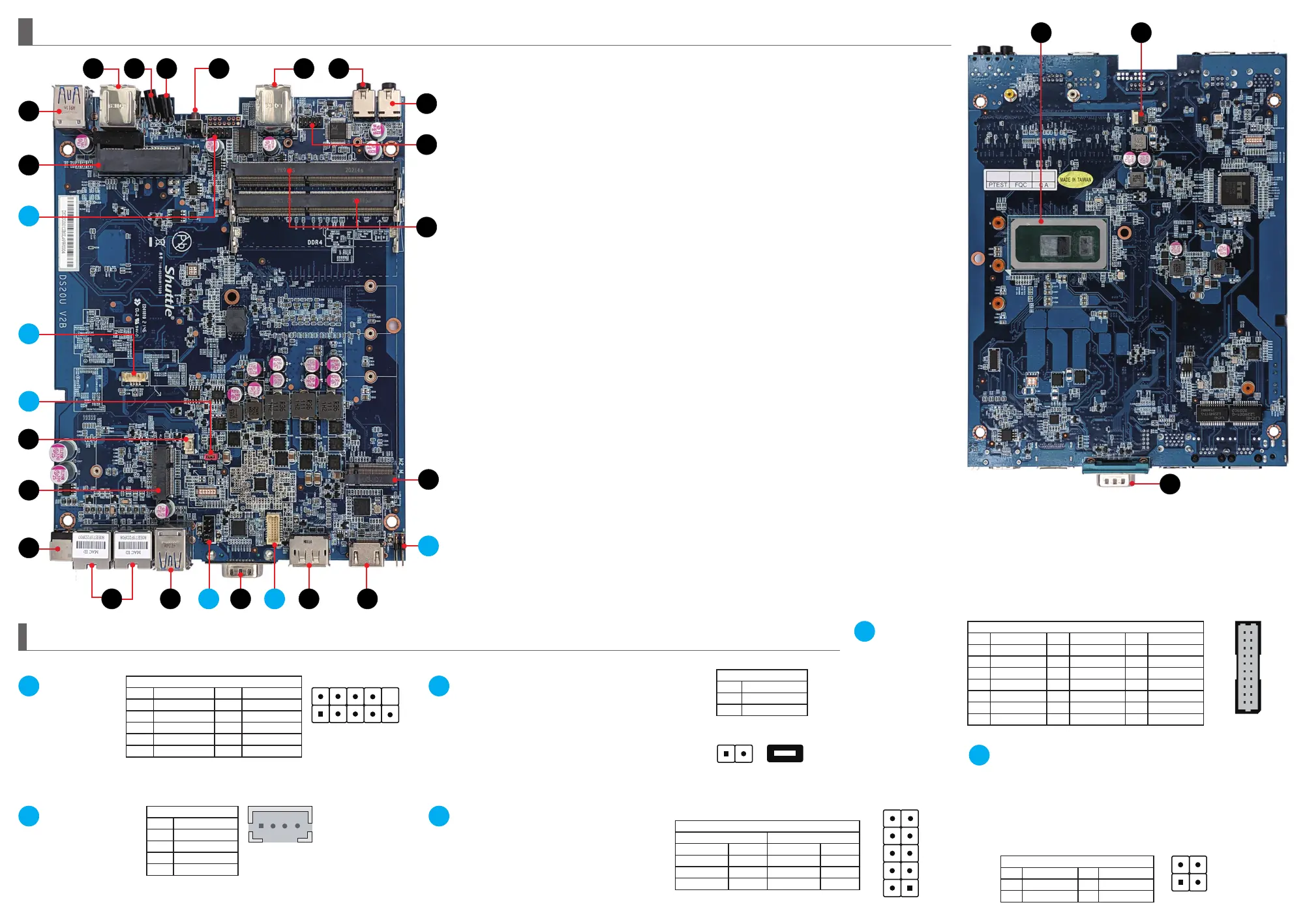

Motherboard Illustration
01. USB 3.2 Ports
(Celeron
Gen 1, Core I
Gen 2)
USB 3.2 連接埠
USB 3.2-Anschlüsse
Prises USB 3.2
Puertos USB 3.2
USB 3.2 ポート
USB 3.2 порты
USB 3.2 端口
02. USB 2.0 Ports
USB 2.0 連接埠
USB 2.0-Anschlüsse
Prises USB 2.0
Puertos USB 2.0
USB 2.0 ポート
USB 2.0 порты
USB 2.0 端口
03. Power LED
電源指示燈
Betriebsanzeige-LED
Indicateur alimentation
LED de encendido
電源 LED
LED-индикатор питания
电源指示灯
04. Hard Disk Drive LED
硬碟指示燈
Festplatten-LED
Indicateur disque dur
Diodo LED del disco duro
ハードディスクドライブ LED
LED-индикатор жесткого диска
硬盘指示灯
05. Power Button
電源按鈕
Ein-/Aus-Button
Bouton d'alimentation
Botón de encendido
電源スィッチ
Кнопка питания
电源按钮
06. MIC-in
麥克風插孔
Mikrofon-Eingang
Prise micro
Micrófono
マイク
Гнездо для микрофона
麦克风插孔
Jumper 設定 \ Jumper-Einstellungen \ Réglages des cavaliers \ Conguración de los puentes \ ジャンパー設定 \ Настройки преключателя \ Jumper 设定
Jumper Settings
J1
J2
J3
J4
07. Headphones
耳機孔
Kopfhörer-Ausgang
Prise casque
Auriculares
イヤホン
Гнездо для наушников
耳机孔
08. Debug Header
Debug 插座
Debug-Anschluss
Connecteur Debug
Conexión Debug
デバッグヘッダ
Отладочный разъем
Debug 接头
09. 2.5 inch HDD/SSD Slot
2.5 英吋硬碟/固態硬碟插槽
2.5 Zoll HDD/SSD Steckplatz
Emplacement 2.5" HDD/SSD
Slot 2.5 pulgadas HDD/SSD
2.5インチのHDD/SSD スロット
Слот 2.5” HDD/SSD
2.5 英吋硬盘/固态硬盘插槽
10. DDR4 SO-DIMM Slots
DDR4 SO-DIMM 插槽
DDR4 SO-DIMM Steckplätze
Slot mémoire SO-DIMM DDR4
Zócalo de DDR4 SO-DIMM
DDR4 SO-DIMM スロット
Слот памяти DDR4 SO-DIMM
DDR4 SO-DIMM 插槽
11. Battery Connector
電池插座
Anschluss für die Batterie
Connecteur de pile
Conector de batería
バッテリー コネクター
Разъем для батареи
电池插座
12. M.2 2230 E Key Slot
M.2 2230 E key 插槽
M.2-2230 (E) Steckplatz
Emplacement M.2 2230 E
Ranura M.2 2230 E
M.2 2230 E キースロット
Слот M.2 2230 E ключ
M.2 2230 E key 插槽
2 4
1 3
COM 2 Port
COM 2 插座
COM 2-Ausgang
Port COM 2
Puerto 2 COM
COM 2 ヘッダ
COM 2-порт
COM 2 接头
SW2
Pin Signal Name Pin Signal Name
1 PWRSW- 2 +5V
3 GND 4 RTCRST-
20. SD Card Reader FFC Connector - CON3
SD 卡讀卡器 FFC 連接埠 - CON3
FFC-Anschluss für SD-Cardreader - CON3
Connecteur FFC pour le lecteur de carte SD - CON3
Conexión FFC-para lector de tarjetas SD - CON3
SDカードリーダーFFC コネクタ - CON3
SD-считыватель карт FFC Разъем - CON3
SD 卡读卡器 FFC 端口 - CON3
19. Intel
®
Celeron
®
/ Pentium processor
Intel
®
Celeron
®
/ Pentium 處理器
Intel
®
Celeron
®
/ Pentium Prozessor
Processeur Intel
®
Celeron
®
/ Pentium
Procesador Intel
®
Celeron
®
/ Pentium
Intel
®
Celeron
®
/ Pentium プロセッサ
Процессор Intel
®
Celeron
®
/ Pentium
Intel
®
Celeron
®
/ Pentium 处理器
External Power SW & Clear CMOS
外部電源及 Clear CMOS
Anschluss für externe Buttons: Ein/Aus und Clear CMOS
Connecteurs pour boutons d'alimentation et Clear CMOS déportés
Conexión para botones externos: On/Off y Clear CMOS
外部電源スイッチとCMOSクリア
Сброс CMOS и Внешняя кнопка питания
外部电源及 Clear CMOS
2019
主機板說明 \ Mainboard-Abbildung \ Illustration de la carte mère \ Ilustración de la placa base \ メインボード図 \ Материнская плата Иллюстрация \ 主机板说明
16
2 4 6 8 10
1 3 5 7 9
USB 2.0 Connector
USB 2.0 插座
USB 2.0-Anschluss
Connecteur USB 2.0
Conector del USB 2.0
USB 2.0 コネクター
USB 2.0 разъем
USB 2.0 接头
AC Back Auto Power ON
回電自動開啟
Automatisches Einschalten bei Spannungsversorgung
Démarrage automatique à la mise sous tension
Encendido automático con suministro de corriente
AC自動電源オン
Восстановление питания AC Авто включение
回电自动开启
COM 1 & COM 2 Power Switch
COM 1 & COM 2 電源開關
Konfiguration von COM 1 & COM 2
Gestion de l’alimentation des COM 1 & COM 2
COM 1 & COM 2 Enchufe Interruptor
COM 1 & COM 2 電源 スイッチ
Переключатель питания COM 1 & COM 2
COM 1 & COM 2 电源开关
2
4
6
8
10
1
3
5
7
9
COM2 (RS232)
Pin Signal Name Pin Signal Name
1 DCD 2 RXD
3 TXD 4 DTR
5 GND 6 DSR
7 RTS 8 CTS
9 RI
4 3 2 1
VGA connector
VGA
插座
VGA-Anschluss
Connecteur VGA
Conector del VGA
VGA
コネクター
VGA разъем
VGA
接头
CN6
Pin Signal Name Pin Signal Name Pin Signal Name
1 GND 2 GND 3 SCL
4 GND 5 SDA 6 GND
7 GND 8 GND 9 VSYNC
10 GND 11 HSYNC 12 GND
13 GND 14 GND 15 BOUT
16 +5V 17 GOUT 18 +5V
19 ROUT 20 +5V
2
1
20 19
J5
JP1
COM1 (pin9) COM2 (pin9)
Short Pin Function Short Pin Function
1-2 (Default) RI1 3-4 (Default) RI2
5-7 +5V 6-8 +5V
7-9 +12V 8-10 +12V
COM PORT Pin 9 "Ring Indicator" (RI) configuration:
J6
USB5
Pin Signal Name
1 GND
2 USB_D+
3 USB_D-
4 +5V
JP9
Pin Signal Name
1 AM+
2 GND
Open
(enabled)
21
Short
(disabled)
21
03 0204
18
J6
14
07
10
J1
01
17
12
05
J3
15
02
J2
08
J5
13
11
06
09
01
J4
16
16. COM Port
COM 插座
COM -Ausgang
Port COM
Puerto COM
COM ヘッダ
COM -порт
COM 接头
