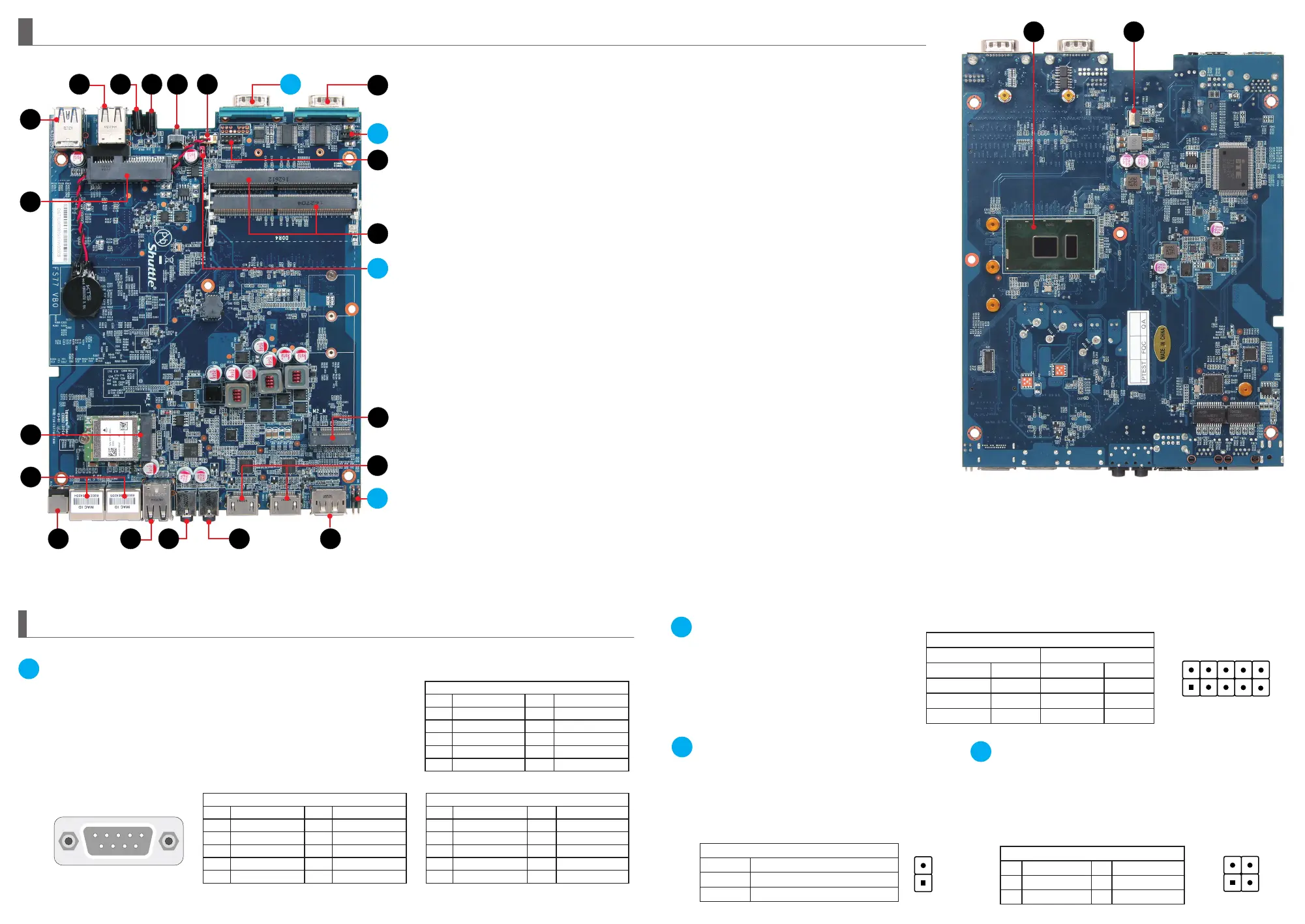

Motherboard Illustration
01. USB 3.1 Gen 1 port
USB 3.1 Gen 1 連接埠
USB 3.1 Gen 1-Anschlüsse
Prises USB 3.1 Gen 1
Puertos USB 3.1 Gen 1
USB 3.1 Gen 1 ポート
USB 3.1 Gen 1 порт
USB 3.1 Gen 1 端口
02. USB 2.0 Ports
USB 2.0 連接埠
USB 2.0-Anschlüsse
Prises USB 2.0
Puertos USB 2.0
USB 2.0 ポート
USB 2.0 порт
USB 2.0 端口
03. Power LED
電源指示燈
Ein-/Aus Betriebsanzeige
Voyant d'alimentation
LED de encendido
電源LED
LED-индикатор питания
电源指示灯
04. HDD LED
硬碟指示燈
Festplatten-LED
Voyant disque dur
LED de disco duro (HDD)
HDD LED
LED-индикатор HDD
硬盘指示灯
05. Power Button
電源按鈕
Ein-/Aus-Button
Bouton d'alimentation
Botón de encendido
電源スィッチ
Кнопка питания
电源按钮
06. Battery Connector
電池插座
Battery-Anschluss
Connecteur de pile
Conector de batería
バッテリー コネクター
Разъем для батареи
电池插座
Jumper 設定 \ Jumper-Einstellungen \ Réglages cavaliers \ Con󰘰guración de los puentes
ジャンパー設定 \ Настройки преключателя \ Jumper 设定
Jumper Settings
AC Back Auto Power ON
回電自動開啟
Automatisches Einschalten bei Spannungsversorgung
Démarrage automatique à la mise sous tension
Encendido automático con suministro de corriente
AC自動電源オン
Восстановление питания AC Авто включение
回电自动开启
J1
J2
J3
J4
COM 1 & COM 2 Power Switch
COM 1 & COM 2 電源開關
Konfiguration von COM 1 & COM 2
Gestion de l’alimentation des COM 1 & COM 2
COM 1 & COM 2 Enchufe Interruptor
COM 1 & COM 2 電源 スイッチ
Переключатель питания COM 1 & COM 2
COM 1 & COM 2 电源开关
07. COM 2 Port
COM 2 插座
COM 2-Ausgang
Port 2 COM
Puerto 2 COM
COM 2 ヘッダ
COM 2-порт
COM 2 接头
08. Debug Header
Debug 插座
Debug-Anschluss
Connecteur Debug
Conexión Debug
デバッグヘッダ
Отладочный разъем
Debug 接头
09. 2.5 inch HDD/SSD Slot
2.5 英吋硬碟/固態硬碟插槽
2.5 Zoll HDD/SSD Steckplatz
2.5 inch HDD/SSD slot
Slot 2.5 pulgadas HDD/SSD
2.5インチのHDD/SSD スロット
Слот 2.5” HDD/SSD
2.5 英吋硬盘/固态硬盘插槽
10. DDR4 SO-DIMM Slots
DDR4 SO-DIMM 插槽
DDR4 SO-DIMM Steckplätze
Slot mémoire SO-DIMM DDR4
Zócalo de DDR4 SO-DIMM
DDR4 SO-DIMM スロット
Слот памяти DDR4 SO-DIMM
DDR4 SO-DIMM 插槽
11. M.2 2230 E Key Slot
M.2 2230 E key 插槽
M.2-2230 (E) Steckplatz
Emplacement M.2 2230 E
Ranura M.2 2230 E
M.2 2230 E キースロット
Слот M.2 2230 E ключ
M.2 2230 E key 插槽
12. M.2 2242/2260/2280 M key slot
M.2 2242/2260/2280 M key 插槽
M.2-2242/2260/2280 (M) Steckplatz
Emplacement M.2 2242/2260/2280 M
Ranura M.2 2242/2260/2280 M
M.2 2242/2260/2280 M キースロット
Слот M.2 2242/2260/2280 M ключ
M.2 2242/2260/2280 M key 插槽
13. LAN Ports (Gigabit LAN)
網路連接埠 (Gigabit LAN)
Netzwerk-Anschlüsse (Gigabit LAN)
Prises LAN (Gigabit LAN)
Puertos LAN (Gigabit LAN)
LAN ポート (Gigabit LAN)
Сетевые LAN-порт (Gigabit LAN)
LAN 连接端口 (Gigabit LAN)
14. Power jack (DC IN)
DC 電源連接埠
DC-Stromanschluss
Prise alimentation DC
Conexión de la fuente de alimentación (CC)
DC電源 ポート
Гнездо для подключе ния питания (DC IN)
电源插孔 (直流电输入)
15. Headphones
耳機孔
Kopfhörer-Ausgang
Prise casque
Auriculares
イヤホン
Гнездо для наушников
耳机孔
16. MIC-in
麥克風插孔
Mikrofon-Eingang
Prise micro
Micrófono
マイク
Гнездо для микрофона
麦克风插孔
17. HDMI Ports
HDMI 連接埠
HDMI-Anschlüsse
Prises HDMI
Puertos HDMI
HDMI ポート
HDMI порт
HDMI 端口
2 4
1 3
2
1
COM 1 Port \ COM 1 插座 \ COM 1-Ausgang \ Port 1 COM
Puerto 1 COM \ COM 1 ヘッダ \ COM 1-порт \ COM 1 接头
SW2
Pin Signal Name Pin Signal Name
1 PWRSW- 2 +5V
3 GND 4 RTC_RST#
20. SD Card Reader FFC Connector - CON3
SD 卡讀卡器 FFC 連接埠 - CON3
FFC-Anschluss für SD-Cardreader - CON3
Connecteur FFC pour le lecteur de carte SD - CON3
Conexión FFC-para lector de tarjetas SD - CON3
SDカードリーダーFFC コネクタ - CON3
SD-считыватель карт FFC Разъем - CON3
SD 卡读卡器 FFC 端口 - CON3
19. Intel
®
Celeron
®
/ Core
i series processor
Intel
®
Celeron
®
/ Core
i 系列處理器
Intel
®
Celeron
®
/ Core
-i-Serie Prozessor
Intel
®
Celeron
®
/ Processeur Core
i-Serie
Procesador Intel
®
Celeron
®
/ Core
serie i
Intel
®
Celeron
®
/ Core
-i-シリーズ プロセッサー
Процессор Intel
®
Celeron
®
/ Core
i-серия
Intel
®
Celeron
®
/ Core
i 系列处理器
RS-232, RS-422, RS-485 switch by BIOS setting
RS-232, RS-422, RS-485 BIOS 設定交換
RS-232, RS-422, RS-485 Modus-Einstellung im BIOS-Setup
Compatible RS-232, RS-422, RS-485 par réglage BIOS
Ajuste de modo RS-232, RS-422, RS-485 en configuración de BIOS
RS-232、RS-422、RS-485(BIOS設定で切り替え可能)
RS-232, RS-422, RS-485 переключатель в настройках BIOS
RS-232, RS-422, RS-485 BIOS 设定交换
1 2 3 4 5
6 7 8 9
COM1 (RS232)
Pin Signal Name Pin Signal Name
1 DCD 2 RX
3 TX 4 DTR
5 GND 6 DSR
7 RTS 8 CTS
9 RI1-
COM1 (RS422)
Pin Signal Name Pin Signal Name
1 TXD- 2 TXD+
3 RXD- 4 RXD+
5 GND 6 ---
7 --- 8 ---
9 ---
COM1 (RS485)
Pin Signal Name Pin Signal Name
1 Data- 2 Data+
3 --- 4 ---
5 GND 6 ---
7 --- 8 ---
9 ---
JP1
COM1 (pin9) COM2 (pin9)
Short Pin Function Short Pin Function
1-2 (Default) RI1 3-4 (Default) RI2
5-7 +5V 6-8 +5V
7-9 +12V 8-10 +12V
JP9
Pin AC Back auto Power ON function
Short 1-2 Disable (Default)
Open Enable
External Power SW & Clear CMOS
外部電源及 Clear CMOS
Anschluss für externe Buttons: Ein/Aus und Clear CMOS
Connecteurs pour boutons d'alimentation et Clear CMOS déportés
Conexión para botones externos: On/Off y Clear CMOS
外部電源スイッチとCMOSクリア
Сброс CMOS и Внешняя кнопка питания
外部电源及 Clear CMOS
COM PORT Pin 9 "Ring Indicator" (RI) configuration:
2
4
6 8 10
1
3
5 7 9
11
13
02 03 0604 05
J1
14 15 1602 18
J4
17
12
08
07
J3
10
J2
09
01
2019
18. DisplayPort
DisplayPort 連接埠
DisplayPort-Anschluss
Prise DisplayPort
DisplayPort
ディスプレイポート
DisplayPort
DisplayPort 端口
