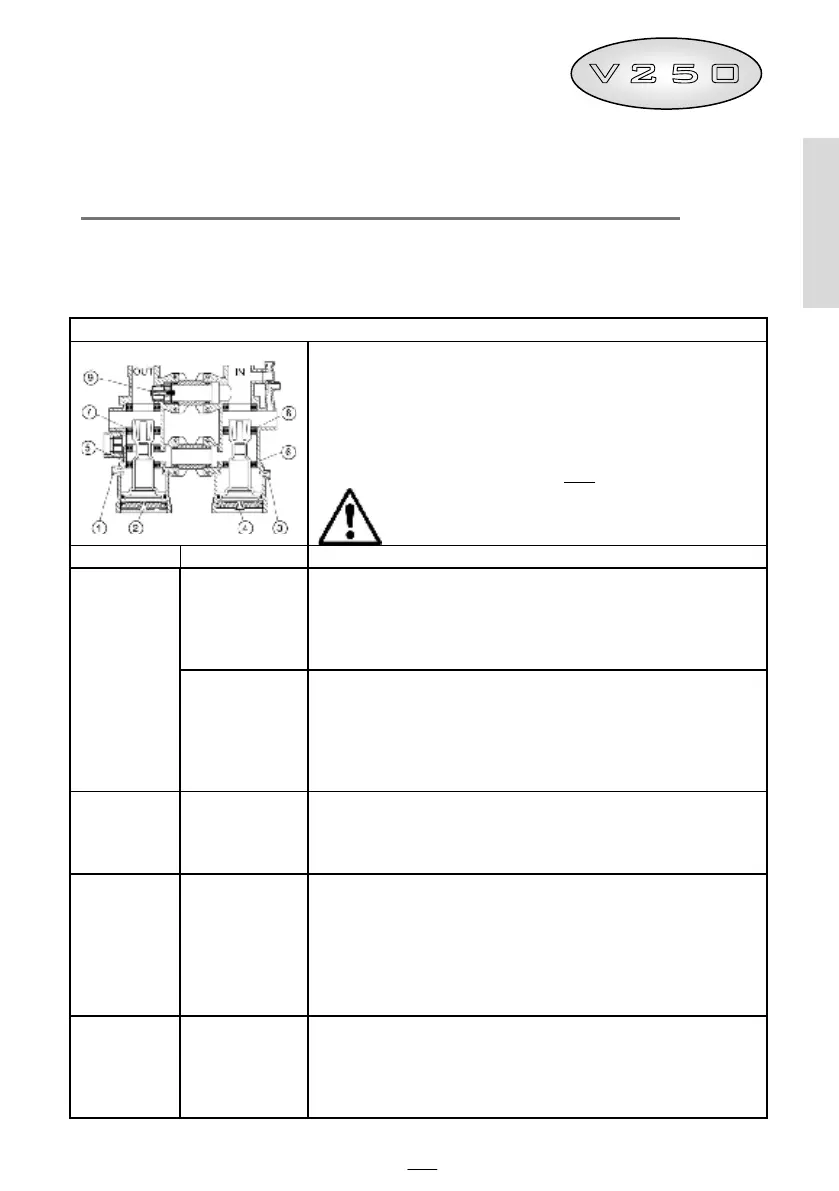

MANUTENZIONE E RICERCA GUASTI
Gli interventi di manutenzione devono essere effettuati esclusivamente con ricambi
originali autorizzati da PENTAIR, pena il decadimento della garanzia del prodotto.
RICERCA GUASTI
Avvertenze:
Durante l'esecuzione delle operazioni di manutenzione,
lubrificare sempre le parti con grasso al silicone(codice P/N 8500). “NON”
usare assolutamente attrezzi elettrici o pneumatici, ma esclusivamente
attrezzi manuali. Per l’estrazione dei distanziali interni, usare attrezzi a
becco senza spigoli vivi per evitare di danneggiare i componenti.
Quando, per necessità, si procede allo smontaggio di oltre un terzo dei
distanziali, si consiglia la sostituzione di tutte
le guarnizioni O-ring.
Avvertenze:
Salvo diversa indicazione, tutte le operazioni seguenti
vanno svolte in assenza di pressione idraulica.
Inconveniente Causa
Azione correttiva
Perdite allo
scarico durante
il servizio o in
stand-by
Perdita dallo
scarico del pilota
Durante il servizio, tenere la valvola in pressione e alternativamente
disconnettere i tubi dai raccordi 2 e 4. In presenza di perdite d’acqua dal
tubo, il pilota collegato a questo tubo è danneggiato e va sostituito.
Altrimenti, in presenza di perdite d’acqua dal raccordo della valvola, la
guarnizione del pistone è danneggiata.
Perdita allo
scarico della
valvola
Disconnettere il tubo flessibile dal raccordo 1 e dal distributore. Bloccare
il raccordo dove il tubo è stato inserito dal lato distrubitore con un
tappo. Fornire pressione al sistema e controllare se si ferma la perdita,
se così non fosse, l’O-ring 6 potrebbe essere danneggiato. Utilzzare la
stessa procedura disconnettendo il raccordo 3, per controllare se la
perdita proviene dall’O-ring 5
Fughe di
durezza
all’uscita
Possibili perdite
tra entrata ed
uscita o sulla
tenuta AB/BC
A)
Controllare l’integrità della valvola by-pass 9.
B) Nei modelli con valvola di controlavaggio, controllare l’integrità delle
tenute sul pistoncino della valvola.
Nessuna
aspirazione di
salamoia
Eiettore / Scarico Caso 1 (aspirazione di aria): Controllare la valvola della salamoia
Caso 2 (Eiettore manda indietro l’acqua):
9 Lo scarico non lavora perché è ostruito o perché esiste una
sovrappressione a valle dello scarico.
9 Eiettore è ostruito
9 Nel caso si sia già verificato i due punti precedenti controllare che le
resine non siano impattate sotto il sistema distributore di fondo.
Aspirazione di
salamoia
durante il
controlavaggio
Eccessiva portata
allo scarico
Il sistema è progettato male. Controllare se la valvola è attrezzata con la
giusta combinazione iniettore/DLFC.
