FUNCIONAMIENTO DE LA VÁLVULA
La válvula V250 se acciona presurizando adecuadamente la cámara de la válvula desde
un lado u otro de los pistones. Esta operación se realiza mediante la activación del
piloto distribuidor de presión por medio de un árbol de levas giratorio (Fig. 1). Existen
distintos modelos de árboles de levas, que dependen del tipo de controlador elegido, la
aplicación y el tipo de sistema (simple, dúplex, etc.).
Los fluidos que se pueden utilizar para el accionamiento de la válvula pueden ser los
siguientes:
• Aire comprimido, filtrado pero no seco a una presión comprendida entre 2 y 6 bar;
• Agua, filtrada a una presión comprendida entre 1,5 y 6 bar.
Si se utiliza agua como fluido de control, se recomienda tomar esta de una línea de
distribución diferente de la del agua tratada para garantizar una presión de alimentación
constante.
de

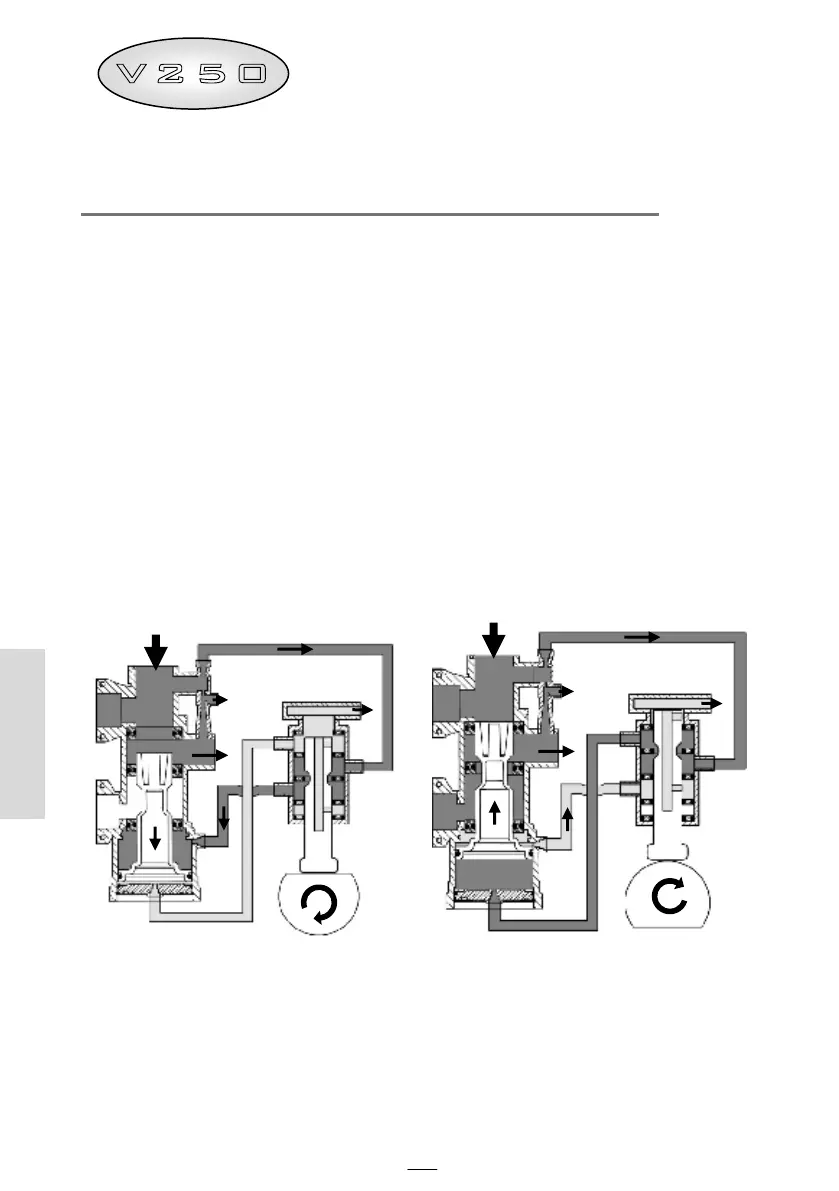

Fig. 1 Esquema de funcionamiento de los pilotos de la válvula
Parte alta de columna
Alimentación desde eyector
Árbol de levas Árbol de levas
Parte alta de columna
Alimentación desde eyector
Válvula de admisión
Válvula de admisión
Línea de
salmuera
Descarga
Descarga
Línea de
salmuera
