BETRIEB DES VENTILS
Der Betrieb des Ventils V250 erfolgt durch eine ordnungsgemäße Druckbeaufschlagung
der Ventilkammern von einer beliebigen Kolbenseite aus. Dies erfolgt durch Druck-
verteilerpilotventile, die über eine rotierende Nockenwelle betätigt werden (Abb. 1).
Es gibt verschiedene Nockenwellenmodelle; das jeweilige Modell hängt ab von der
gewählten Steuerung, der Anwendung und dem Systemtyp (Simplex, Duplex usw.).
Folgende Medien können zur Steuerung des Ventils verwendet werden:
• Druckluft, gefiltert, aber nicht trocken, bei einem Druck von 2 - 6 bar;
• Wasser, gefiltert, bei einem Druck von 1,5 - 6 bar.
Wenn Wasser als Steuermedium verwendet wird, sollte es nicht aus der gleichen
Verteilungsleitung wie für die Wasseraufbereitung entnommen werden, um einen
konstanten Speisedruck zu gewährleisten.

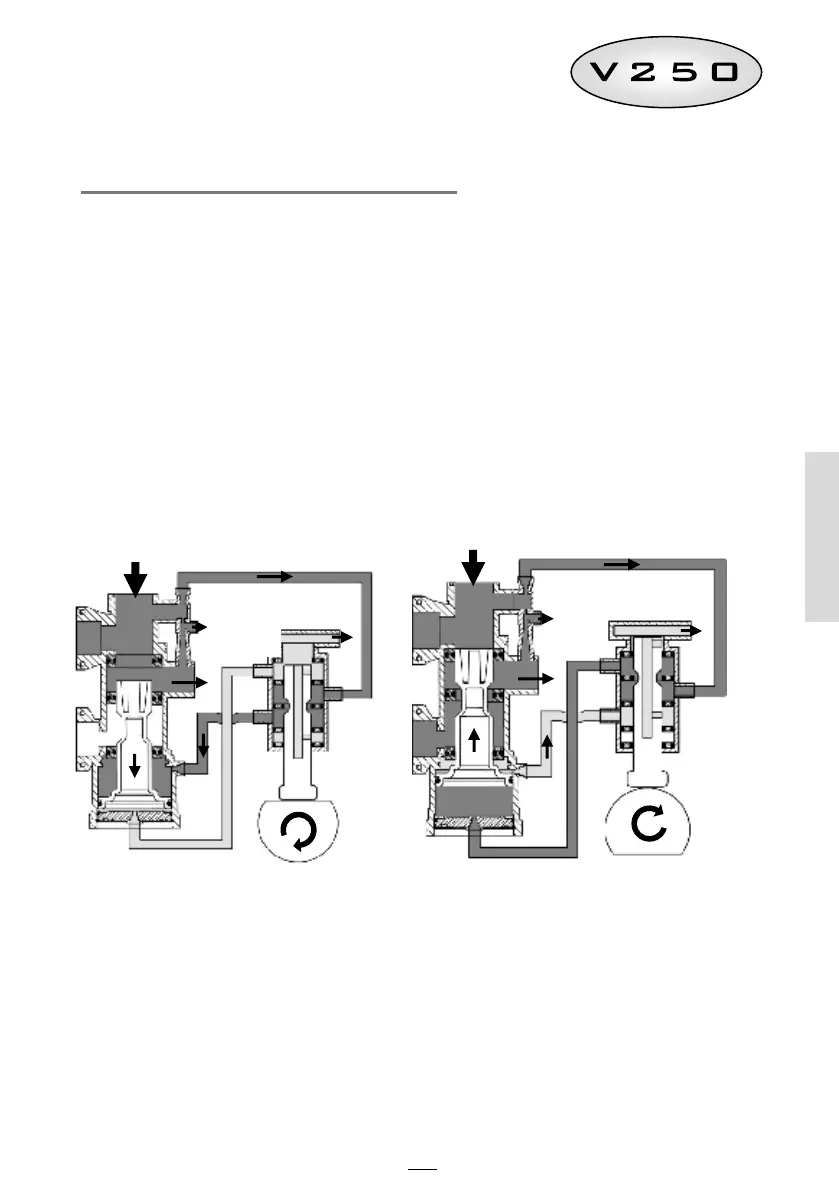

Abb. 1 Funktionsschema Pilotventil
Eintrittsgehäuse
Versorgung vom Injektor
Nockenwelle
Nockenwelle
Eintrittsgehäuse
Versorgung vom Injektor
Ventileintritt
Ventileintritt
SolebehälterTino
sale
Abfluss
Abfluss
Soleleitung
Soleleitung
