FONCTIONNEMENT DE LA VANNE
La vanne V250 est actionnée par la mise sous pression de la chambre de la vanne d’un
côté ou de l’autre des pistons. Cette mise sous pression s’opère par le biais du pilote
de la crépine de pression actionné par came rotative (fig. 1). Différents modèles de
came sont disponibles en fonction du régulateur de gestion de l’application ou du type
de vanne (simplex, duplex etc.)
L’actionnement de la vanne est susceptible de s’opérer au moyen des fluides suivants :
• Air comprimé, filtré mais non sec, porté à une pression comprise entre 2 et
6 bars
• Eau filtrée et portée à une pression comprise entre 1,5 et 6 bars.
En cas d’utilisation d’eau comme fluide de commande, il est recommandé de la prélever
sur une canalisation de distribution différente de celle qui achemine l'eau à traiter afin
de garantir une pression d'alimentation constante.

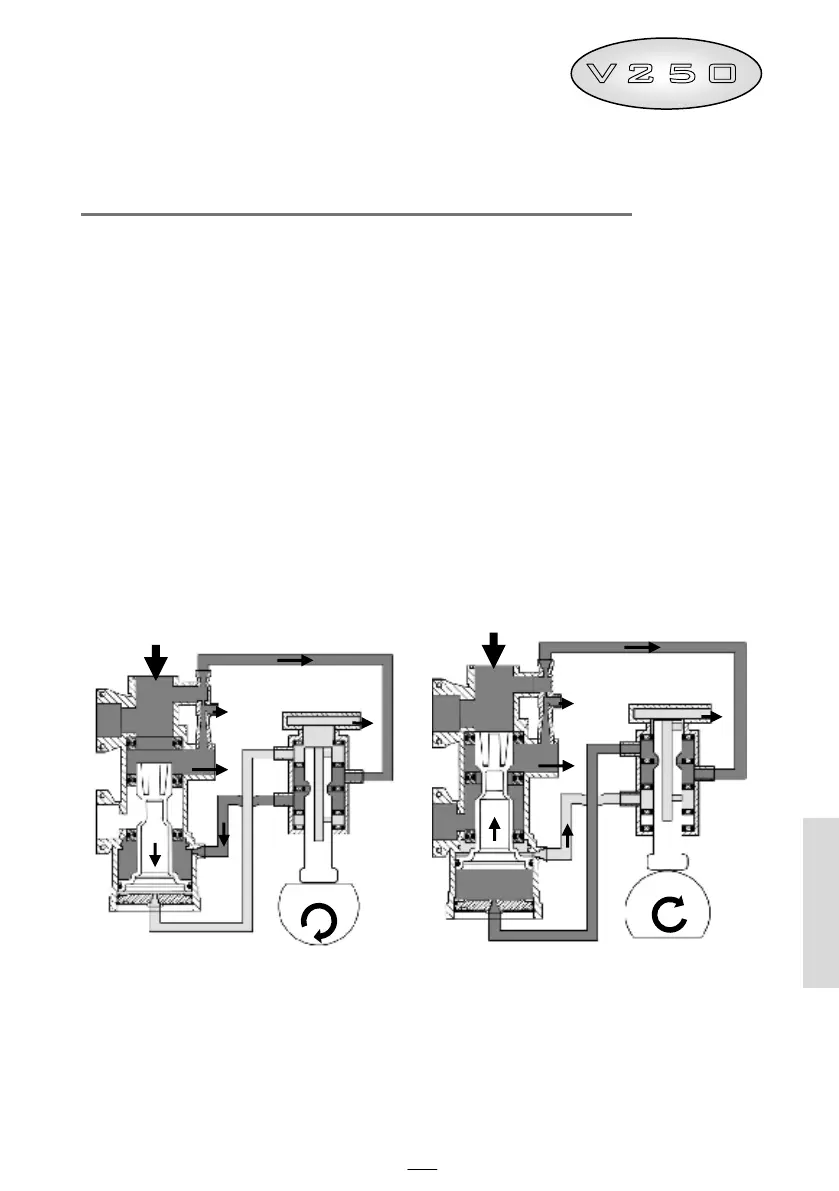

Fig. 1 Schéma de fonctionnement des pilotes - vanne
bouteille
Alimentation par injecteur
Came
Came
bouteille
Alimentation par injecteur
Entrée vanne
Entrée vanne
Bac à sel
Évacuation
Évacuation
Bac à sel
