Montageart Beschreibung
Rückseitig Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
Pr
ofilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich ($).
Montage: D

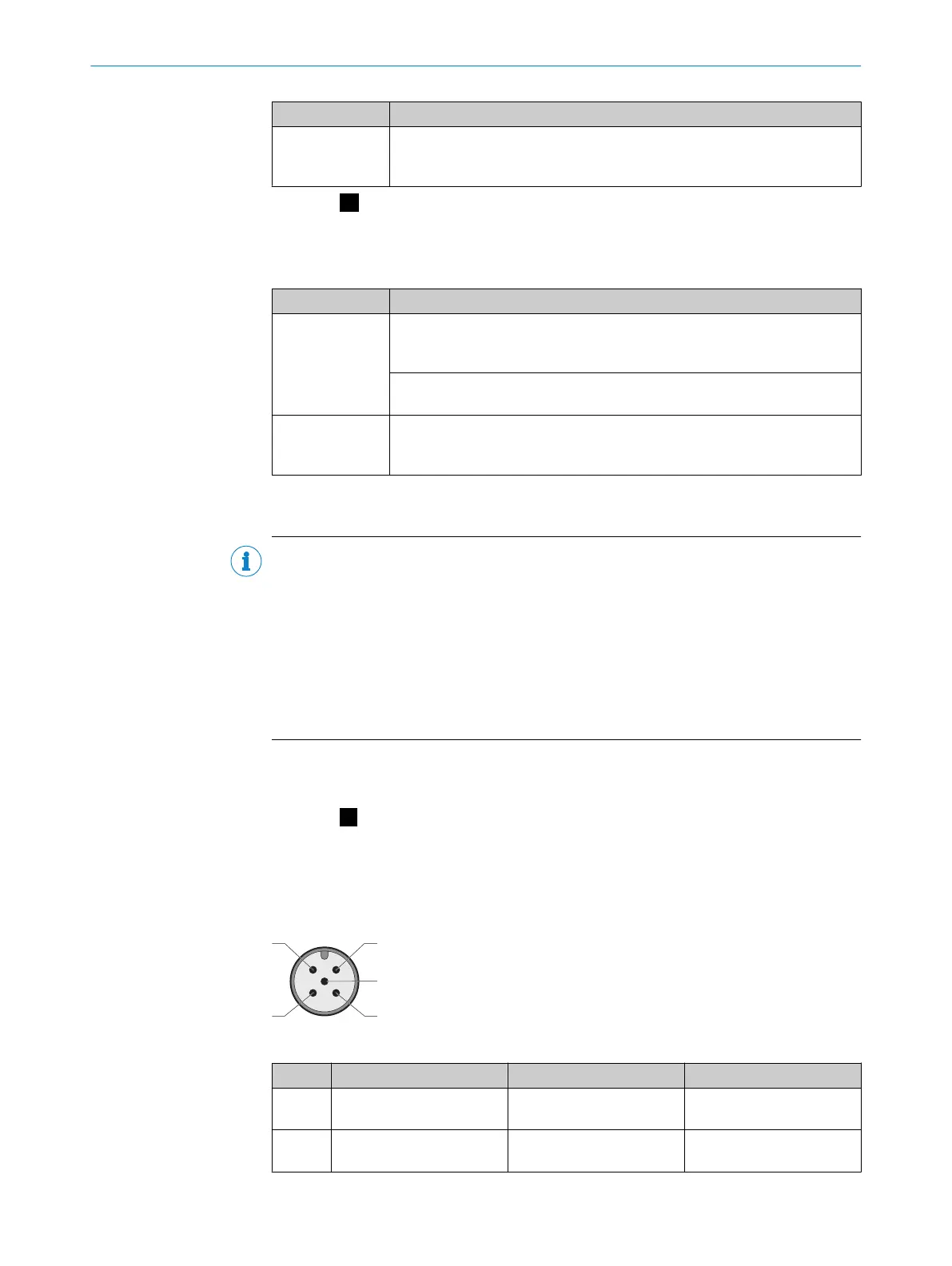

6.2 FlexFix-Halterung montieren
Seitliche und rückseitige Montage der FlexFix-Halterung
Montageart Beschreibung
Seitlich Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Pr
ofilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (!).
Mit der M5-Schraube durch die FlexFix-Halterung an den Profilrahmen. Am
Pr
ofilrahmen sind 2 Nutensteine erforderlich (").
Rückseitig Mit der M5-Schraube durch die FlexFix-Halterung an den Maschinen- oder
Pr
ofilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (§).
1. Nach der Montage der FlexFix-Halterungen Sender bzw. Empfänger von vorn in die
F
lexFix-Halterungen eindrehen und Sender und Empfänger ausrichten.
HINWEIS
D
as Eindrehen des Sicherheits-Lichtvorhangs ist nur möglich, wenn sich die beiden
FlexFix-Halterungen in einer Flucht befinden.
Empfehlung:
1. Die Schrauben der FlexFix-Halterungen zunächst nur handfest eindrehen.
2. Die beiden FlexFix-Halterungen in eine Flucht bringen. Dazu z. B. ein Richtscheit
oder eine Wasserwaage an die nicht benutzten Anschraubflächen der FlexFix-Hal‐
terungen legen.
3. Schrauben festdrehen.
2. Die Position des Senders und des Empfängers mit der M5-Schraube in der FlexFix-
H
alterung fixieren.
Montage:
E
7 Anschlussbelegung
Systemanschluss (M12, 5-polig)
Pinbelegung Systemanschluss (Stecker, M12, 5-polig)
Pin Aderfarbe
1)
s Sender r Empfänger
1 Braun +24 V DC (Eingang Span‐
nungsversorgung)
+24 V DC (Eingang Span‐
nungsversorgung)
2 Weiß In2 (Taster Laser-Ausricht‐
hilfe)
OSSD1
MONTAGEANLEITUNG
6
M O N T A G E A N L E I T U N G | deTec4 8022020/ZYO3/2018-05-15 | SICK
Irrtümer und Änderungen vorbehalten
