SICK microScan3 - PROFINET User Manual

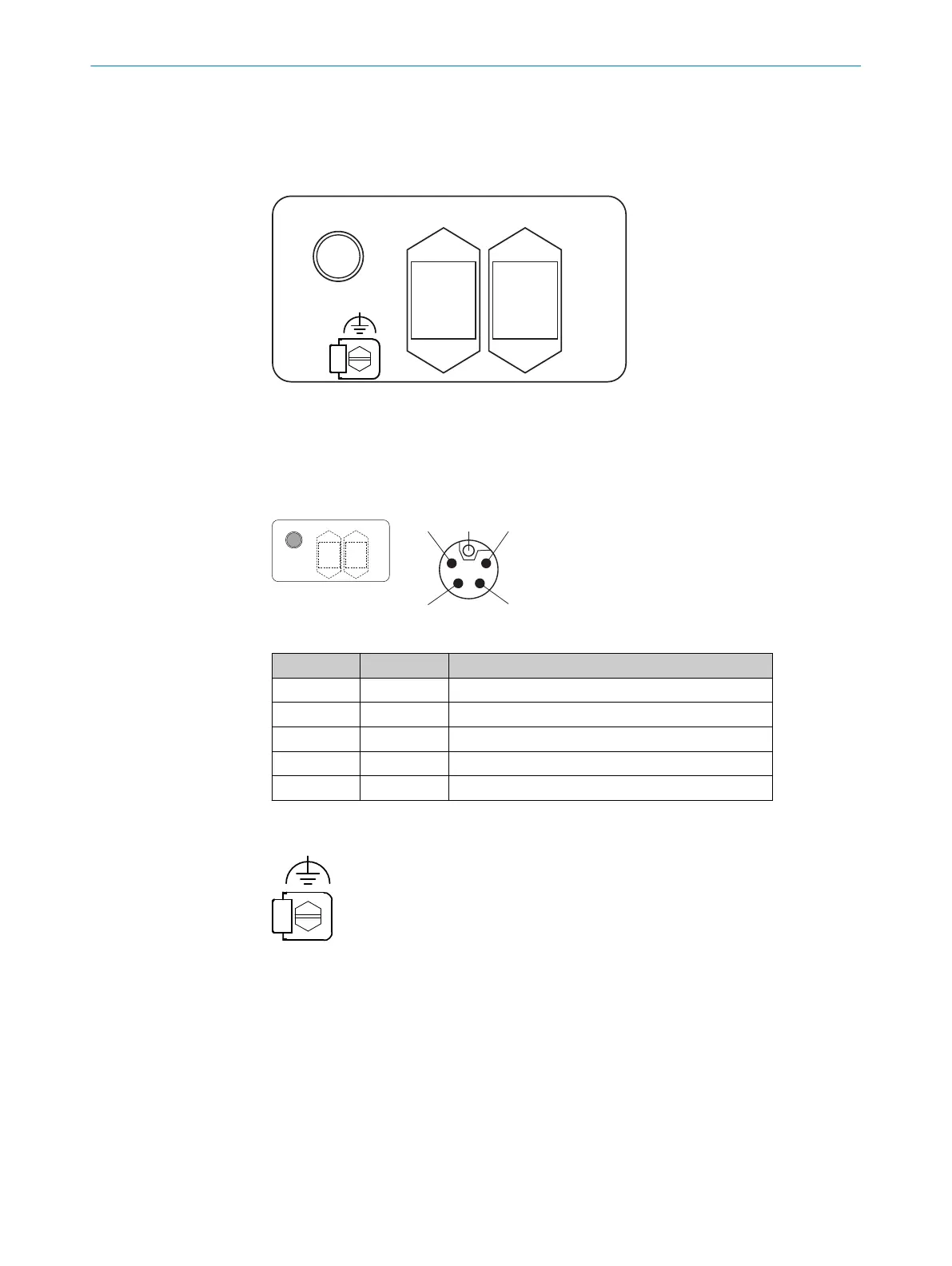

6 Anschlussübersicht
MICSX-CPNNZZZZ1, MICSX-CLNNZZZZ1 (Artikelnummern: 2087905, 2106404)
FE
XD1
XF1 XF2
7 Anschlussbelegung
7.1 Spannungsversorgung (XD1)
Stecker, M12, 5-polig, L-codiert.
41
2 3
5
Anschlussbelegung der Spannungsversorgung
Pin Bezeichnung Funktion
1 +24 V DC Versorgungsspannung +24 V DC
2 NC Unbeschaltet
3 0 V DC Versorgungsspannung 0 V DC
4 NC Unbeschaltet
5 FE Funktionserde/Abschirmung
7.2 Alternativer FE-Anschluss
Abbildung 1: Alternativer FE-Anschluss
V
erschraubung des alternativen FE-Anschlusses
•
Schraube: M5 × 12
•
Schraubenkopf: Sechskant mit Schlitz, Schlüsselweite SW 8
•
Anzugsdrehmoment: 3,5 Nm … 5,0 Nm
Geeignete Kabelschuhe
•
Gabelkabelschuh oder Ringkabelschuh
•
Breite ≤ 10 mm
•
Lochdurchmesser für Schraube: typ. 5,2 mm
MONTAGEANLEITUNG
8021229/13IA/2019-05-16 | SICK M O N T A G E A N L E I T U N G | microScan3 – PROFINET (RJ45, SCRJ)
5
Irrtümer und Änderungen vorbehalten

SICK microScan3 - PROFINET Specifications

General

Number of fields	128
Protective field range	Up to 5.5 m
Number of monitoring cases	128
Number of simultaneously monitored protective fields	8
Number of simultaneously monitored warning fields	8
Angular resolution	0.1°
Response time	30 ms
Interfaces	PROFINET
Safety integrity level	SIL3 (IEC 61508)
Performance level	PL e (ISO 13849-1)
Ambient operating temperature	+50 °C
Protection class	IP65
Supply voltage	24 V DC
Storage temperature	–25 °C ... +70 °C
Housing material	plastic
