Die Funktionserde muss über genau einen der verfügbaren FE-Anschlüsse verbunden
w
erden:
•
Pin 5 am M12-Steckverbinder
•
Gewinde am M12-Steckverbinder
•
Alternativer FE-Anschluss
Die Funktionserde muss induktionsarm und mit einem ausreichenden Querschnitt bei
möglichst kurzer Leitungslänge angeschlossen werden. Funktionserde und Schutzerde
müssen getrennt sein.

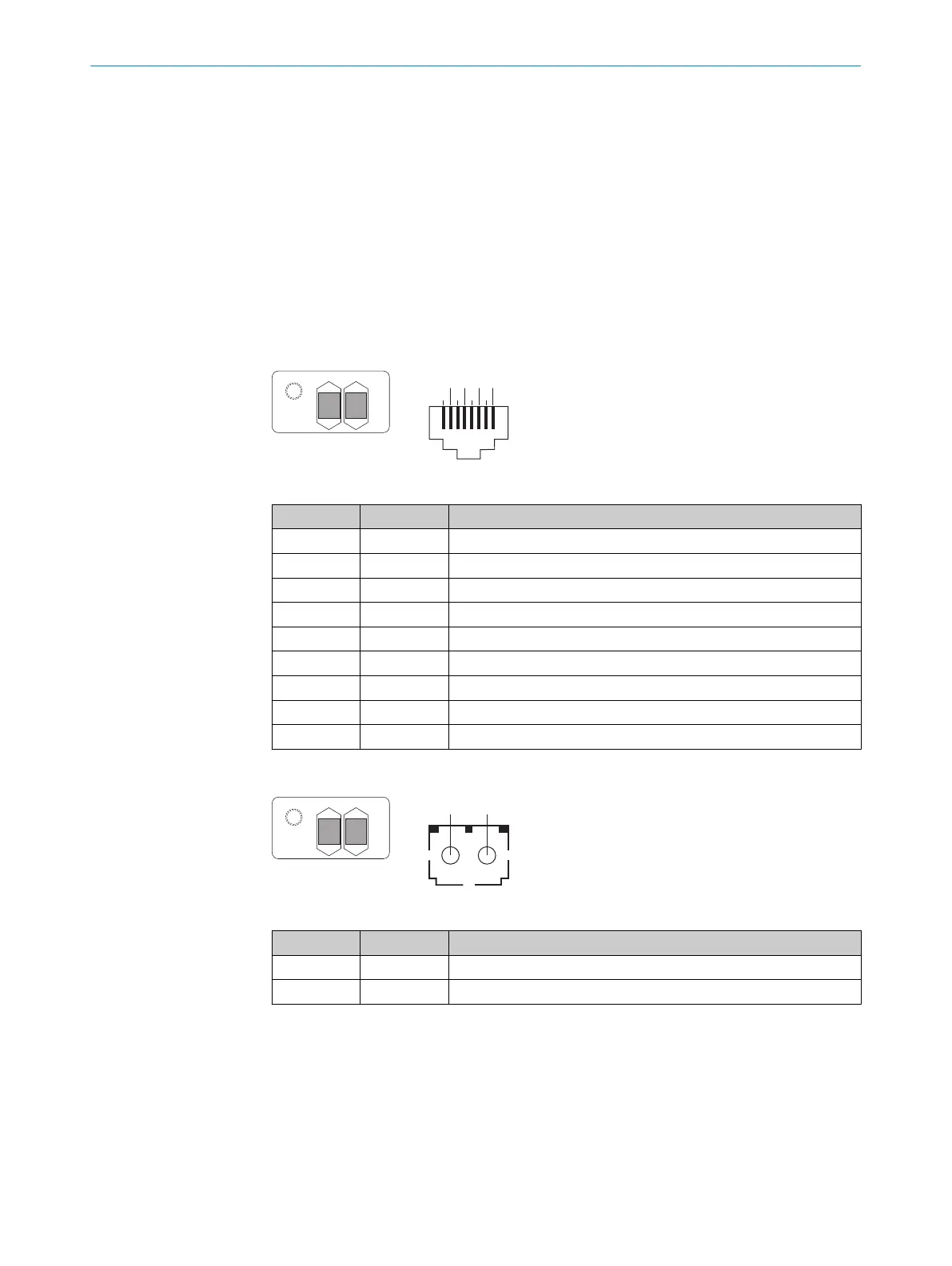

7.3 Ethernet für PROFINET PROFIsafe, Datenausgabe, Konfiguration und Diagnose
(
XF1, XF2)
Dose, RJ45, für Push-Pull-Stecker (Kupfer)
4
1
2
3 5
86
7
Anschlussbelegung Ethernet
Pin Bezeichnung Funktion
1 TX+ Sendedaten +
2 TX– Sendedaten –
3 RX+ Empfangsdaten +
4 – Reserviert
5 – Reserviert
6 RX– Empfangsdaten –
7 – Reserviert
8 – Reserviert
Gehäuse SH Abschirmung
Dose, SCRJ, für Push-Pull-Stecker (Lichtwellenleiter)
1 2
Anschlussbelegung Ethernet
Pin Bezeichnung Funktion
1 TX Sendedaten
2 RX Empfangsdaten
8 Sicherheits-Laserscanner tauschen
Wenn der Sicherheits-Laserscanner beschädigt oder defekt ist, müssen Sie ihn austau‐
sc
hen.
