4. Schrauben des Systemsteckers lösen und defekten Systemstecker vom Sicher‐
heit
s-Laserscanner entfernen.
5. Neuen Systemstecker vorsichtig in den Sicherheits-Laserscanner einführen.
6. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25 Nm … 2,75 Nm.
7. Anschlussleitungen wieder am Systemstecker anbringen.
8. Den Sicherheits-Laserscanner konfigurieren.
9. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen. Weitere Informationen: siehe Betriebsanleitung.

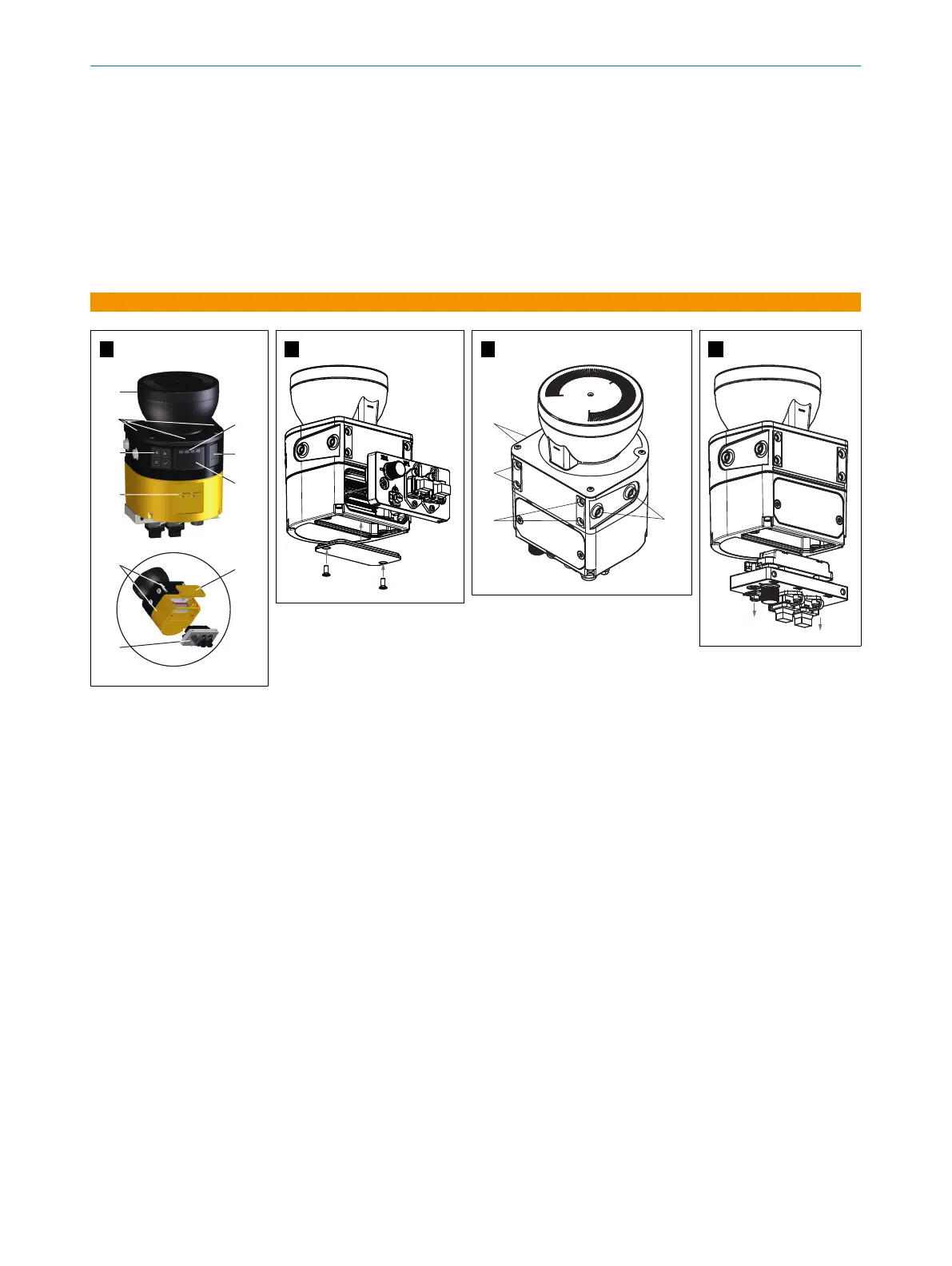

A
9
1
2
ß
3
5
4
7
6
8
B C
1
1 2
2
D
MONTAGEANLEITUNG
8021229/13IA/2019-05-16 | SICK M O N T A G E A N L E I T U N G | microScan3 – PROFINET (RJ45, SCRJ)
9
Irrtümer und Änderungen vorbehalten

SICK microScan3 - PROFINET Specifications

General

Number of fields	128
Protective field range	Up to 5.5 m
Number of monitoring cases	128
Number of simultaneously monitored protective fields	8
Number of simultaneously monitored warning fields	8
Angular resolution	0.1°
Response time	30 ms
Interfaces	PROFINET
Safety integrity level	SIL3 (IEC 61508)
Performance level	PL e (ISO 13849-1)
Ambient operating temperature	+50 °C
Protection class	IP65
Supply voltage	24 V DC
Storage temperature	–25 °C ... +70 °C
Housing material	plastic
