5. Neuen Sicherheits-Laserscanner montieren, siehe „S
icherheits-Laserscanner
direkt montieren“.
6. Wirksamkeit der Schutzeinrichtung prüfen. Weitere Informationen: siehe Betriebs‐
anleitung.

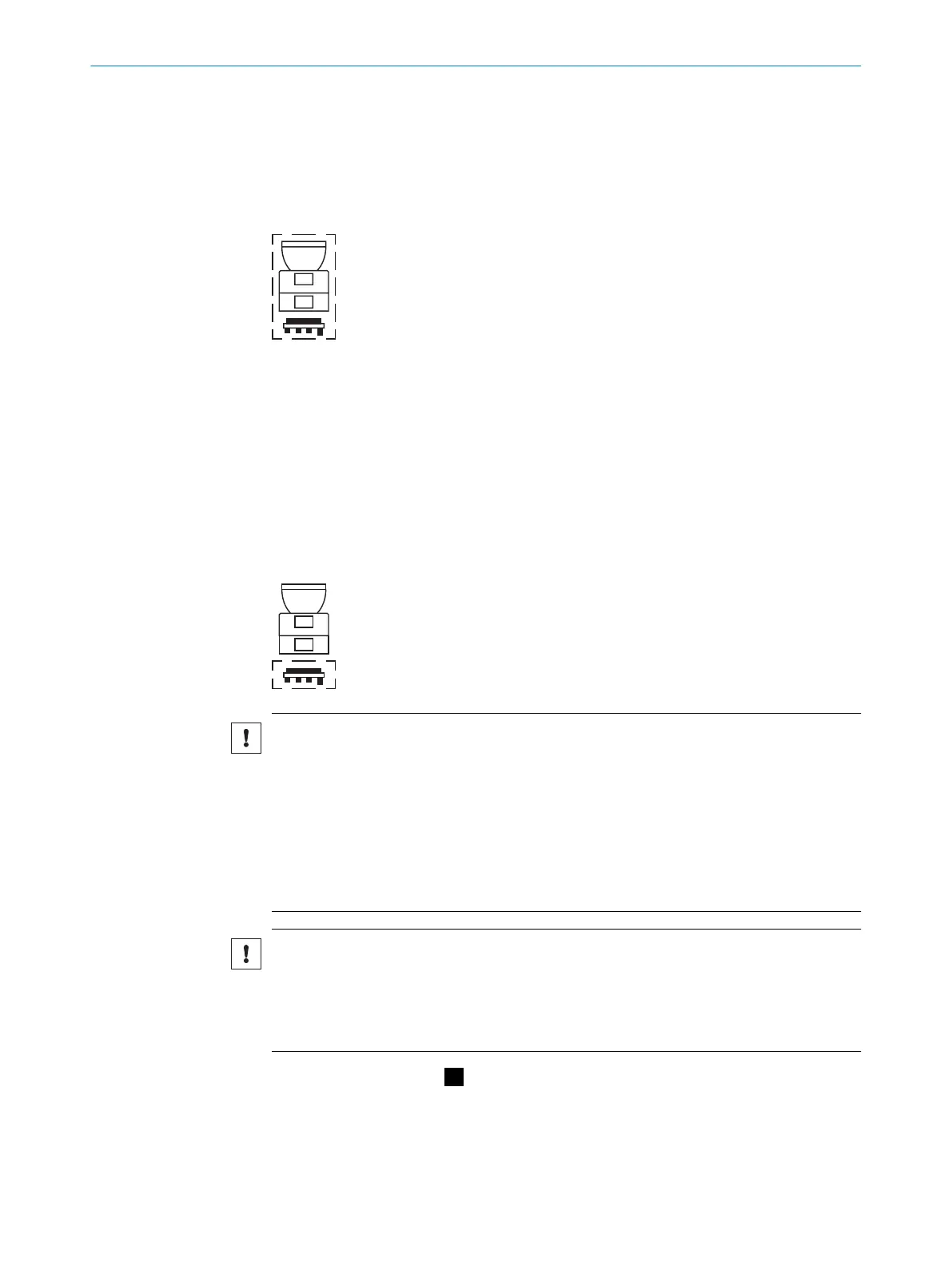

8.2 Sicherheits-Laserscanner komplett tauschen
1. Anschlussleitungen vom Systemstecker lösen.
2.
Befestigungsschrauben lösen und defekten Sicherheits-Laserscanner entfernen.
3. Neuen Sicherheits-Laserscanner montieren, siehe „Sicherheits-Laserscanner
direkt montieren“.
4. Anschlussleitungen wieder am Systemstecker anbringen.
5. Den Sicherheits-Laserscanner konfigurieren.
6. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen. Weitere Informationen: siehe Betriebsanleitung.
9 Systemstecker tauschen
WICHTIG
Die Sc
hutzart IP65 gilt nur, wenn der Sicherheits-Laserscanner verschlossen ist und
der Systemstecker montiert ist.
b
Systemstecker und Abdeckplatte montieren.
b
Jeden M12-Steckverbinder des Sicherheits-Laserscanners mit einem Leitungs‐
steckverbinder oder mit einer Schutzkappe verschließen.
°
Anzugsdrehmoment für Steckverbinder: 0,4 Nm … 0,6 Nm.
°
Anzugsdrehmoment für Schutzkappen: 0,6 Nm … 0,7 Nm.
b
Optikhaube montieren.
WICHTIG
W
enn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
b
Systemstecker vorsichtig aufstecken.
b
Keine Gewalt anwenden.
Systemstecker tauschen: D
Benötigtes Werkzeug:
•
Schraubenschlüssel Innensechsrund TX20
