Transmetteur de pression PBS
Fonctions de commutation

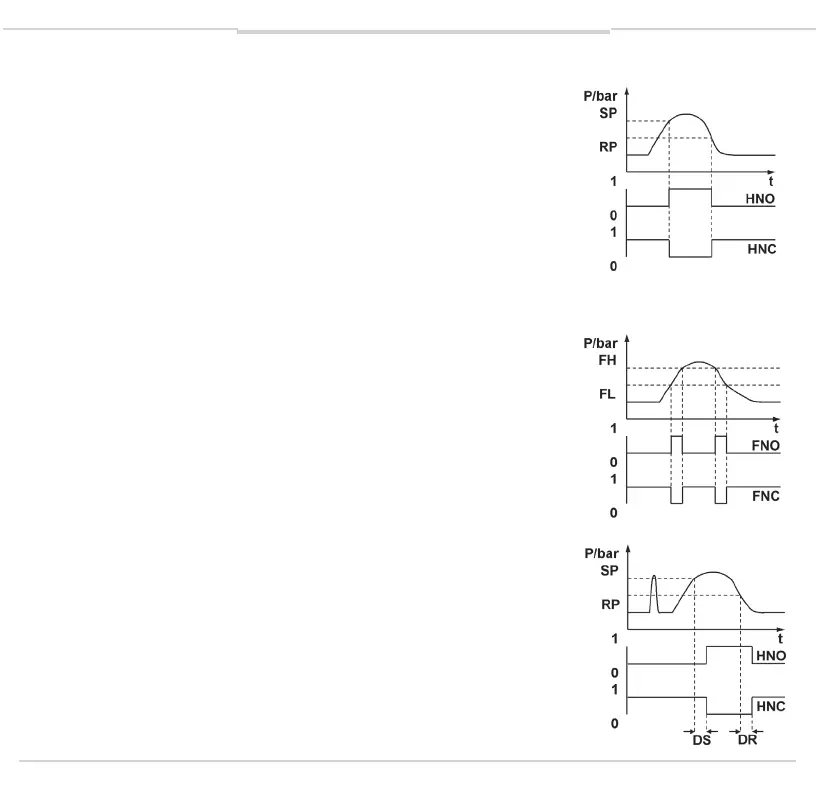

Fonction d’hystérésis
Aucasoùlapressiondusystèmevarieauxalentoursdelavaleurde
consigne, l’hystérésis maintient l’état de commutation de la sortie
stable.Avecunepressiondusystèmeascendante,lasortieest
commutéeenatteignantlepointdecommutationrespectif(SP);dès
quelapressiondécroît,lasortiecommuteaumomentoùlepointde
retour de commutation (rSP) est atteint.
Exemple:chargerl’accumulateurdepression
Lavannedel’accumulateurchargejusqu’à80baretensuiteinter-
rompt la charge.
Aumomentoù70barsontdenouveauatteints,lechargementest
réenclenché.
Fonction fenêtre
Lafonctionfenêtrepermetlasurveillanced’unezonedénie.
Silapressiondusystèmesetrouveentrelepointdecommutation
(SP)etlepointderetourdecommutation(rSP),lasortieestactive
(travail)ouinactive(repos).
Temps de temporisation (0 jusqu'à 50 s):
Parcemoyenonpeutltrerdespointesdepressionindésirablesde
courte durée ou de haute fréquence (amortissement).
Lapressiondoitêtreprésentependantaumoinscetempsanque
la commutation puisse se faire. La sortie de commutation ne change
pas son état tout de suite en atteignant la pression de consigne,
maispersistejusqu’àlandelatemporisation.Aucasoùlapression
deconsignen’estplusprésenteàlandelatemporisation,l’étatde
commutation de la sortie ne change pas.
