Das Gerät verfügt an seiner Rückseite über Gewindebohrungen. Mit ihnen können Sie
d
as Gerät direkt montieren, wenn Sie die Montagefläche von hinten durchbohren kön‐
nen.
Um mögliche Schwingneigungen zu vermeiden, können Sie ggf. die an der Rückseite
befindliche Bezugsfläche als dritten Auflagepunkt nutzen 1.
5 Anschlussbelegung
Alle Ein- und Ausgänge des Geräts befinden sich am Schraubklemmanschluss im Sys‐
t
emstecker. Die Verbindungen können Sie entweder direkt an der Klemmleiste des Sys‐
temsteckers anschließen oder einen vorkonfektionierten Systemstecker von SICK ver‐
wenden.

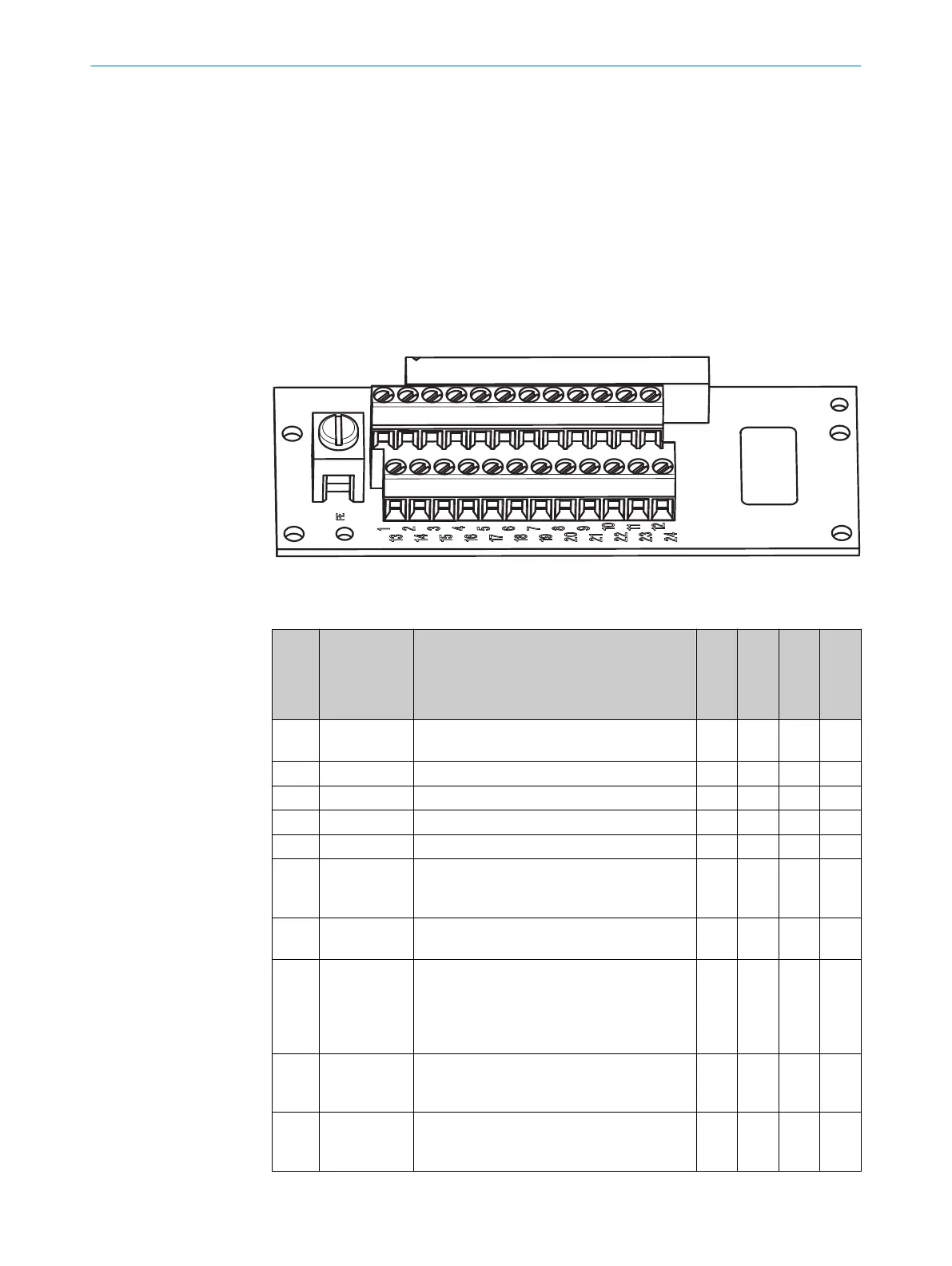

Abbildung 1: Schraubklemmleiste des Systemsteckers
Pin-Belegung am Systemstecker
Pin Signal Funktion
Standard
Advanced
Professional
Expert
FE Funktions‐
erde
C C C C
1 +24 V DC Versorgungsspannung S300
C C C C
2 0 V DC Versorgungsspannung S300
C C C C
3 OSSD1 Schaltausgang
C C C C
4 OSSD2 Schaltausgang
C C C C
5 UNI-I/O1/
R
ESET/C1
Universal-I/O bzw. Eingang, Rücksetzen oder
(beim S300 Professional und Expert) stati‐
scher Steuereingang C
C C C C
6 UNI-
I/O2/
EDM
Universal-I/O bzw. Eingang, Schützkontrolle
C C C C
7 A1 bzw.
INC1_0
Statischer Steuereingang A bzw. dynami‐
scher Steuereingang (Eingang für Inkremen‐
tal-Encoder) 1
oder Anschluss für eine Brücke zur Guest-
Adressierung
1)
C C C C
8 A2 bzw.
IN
C1_90
Statischer Steuereingang A bzw. dynami‐
scher Steuereingang (Eingang für Inkremen‐
tal-Encoder) 1
C C C
9 B1 bzw.
INC2_0
Statischer Steuereingang B bzw. dynami‐
scher Steuereingang (Eingang für Inkremen‐
tal-Encoder) 2
C
2)
C C
MONTAGEANLEITUNG
4
M O N T A G E A N L E I T U N G | S300 8025883/2020-08-31 | SICK
Irrtümer und Änderungen vorbehalten
