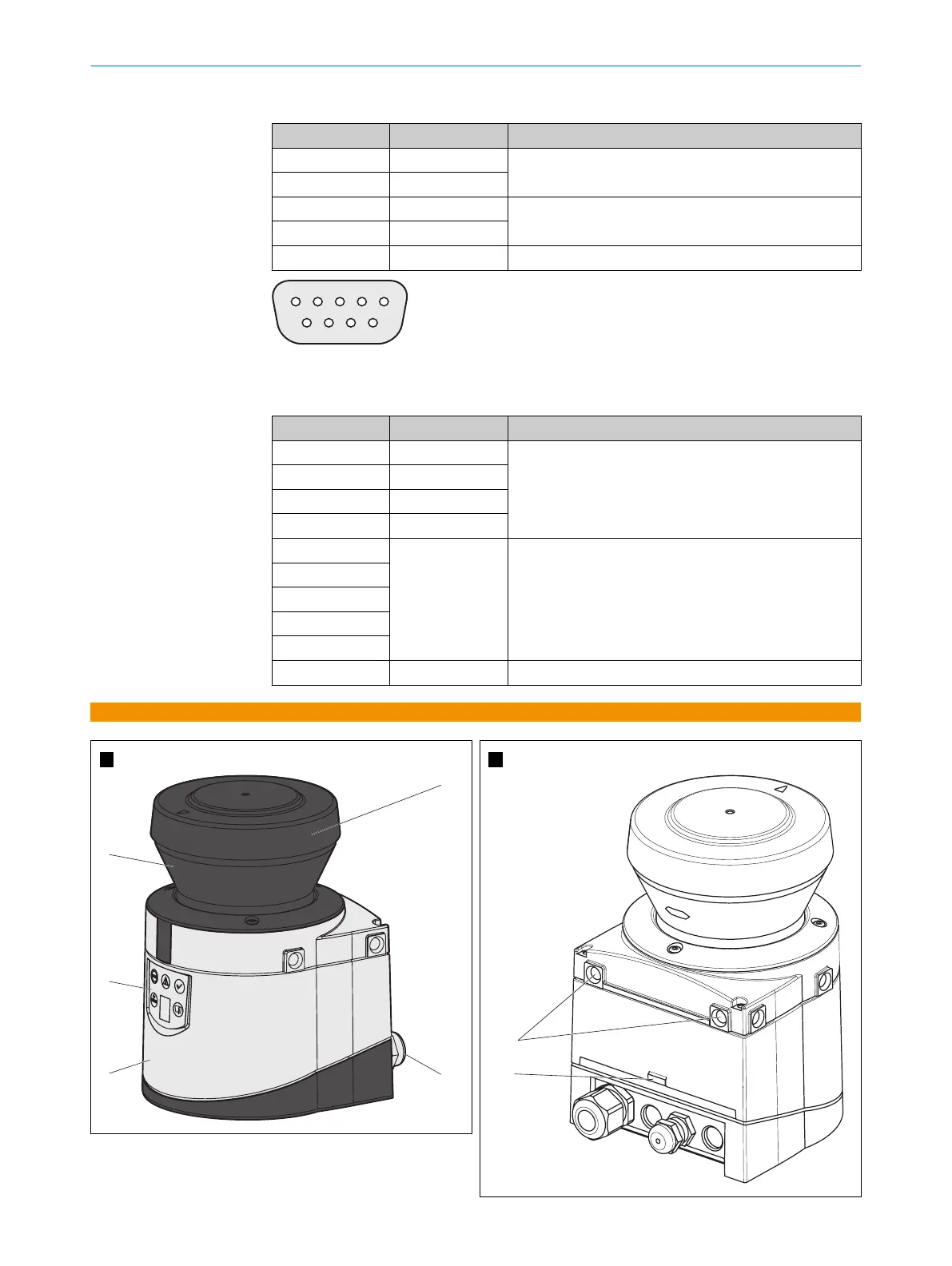

Dynamischer Eingang 2: Dose, M12, 4-polig, A-codiert
Pin Bezeichnung Funktion
1 +24 V DC Versorgungsspannung Inkremental-Encoder 2
2 GND
3 B1/INC2_0 Statischer Steuereingang B oder dynamischer Steuerein‐
gan
g (Eingang für Inkremental-Encoder) 2
4 B2/INC2_90
Gewinde FE Funktionserde/Abschirmung
5
4
3
2
1
9
8
7
6
Abbildung 5: Messdatenausgabe: Dose, D-Sub, 9-polig
Me
ssdatenausgabe: Dose, D-Sub, 9-polig
Pin Bezeichnung Funktion
1 RxD– RS-422-Schnittstelle zur Messdatenausgabe
2 RxD+
3 TxD+
4 TxD–
5 nc Unbeschaltet
6
7
8
9
Gehäuse FE Funktionserde/Abschirmung
A
5
3
2
4
1
B
1
M5×8
MONTAGEANLEITUNG
8025883/2020-08-31 | SICK M O N T A G E A N L E I T U N G | S300
7
Irrtümer und Änderungen vorbehalten
